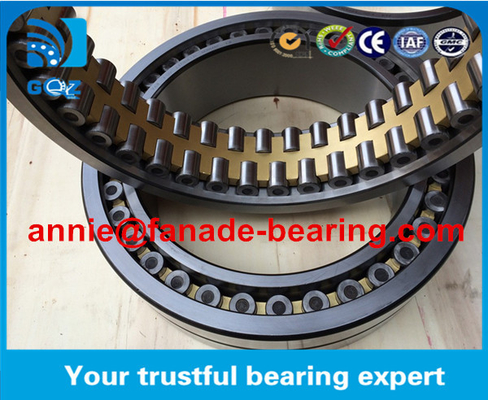

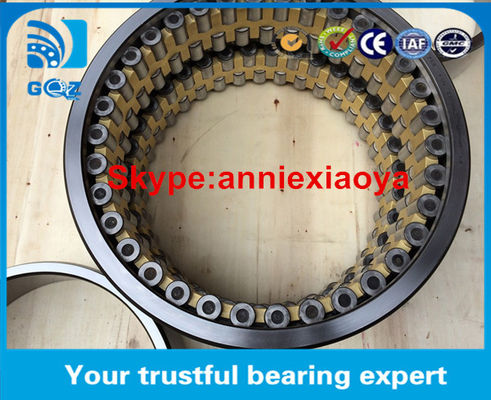

تولیدات صنعتی و نردبان Z در چند ردیف نردبان سلنیدیک Z 571936 ZL 360*500*250 میلی متر

Z 571936 جزئیات ابعاد چند ردیف چرخدار بالینی:

اطلاعات مربوط به پرتوهای رولر چند ردیف:

اسکناس های رولر چند ردیف تقریباً منحصر به صنعت فلزات هستند و بار رادیال سنگین را در فولاد، آلومینیوم و سایر کارخانه های رولینگ فلزات حمل می کنند.

ویژگی های طراحی

طراحیش ظرفیت حمل شعاعی خیلی بالایی داره بدون ظرفیت فشار
سوراخ های صاف و مخروطی در دسترس است.
نژادهای درونی قابل تعویض با مجموعه های خارجی هستند.

درخواست ها

رول های پشتیبان
رول های کاری
خرد کردن سیمان
صنعت معدن
صنعت فلزات

نردبان های استوانه ایدر حالی که در حال حاضر در حال استفاده از بیلندهایی هستند که به عنوان عناصر رولینگ در مقایسه با توپ ها در لوله های توپ استفاده می شوند.رول ها دارای یک منطقه تماس بزرگ تر (خطی) با حلقه بیرونی هستند و بارها را در سطح گسترده تری توزیع می کنند.پس از آن، آنها دارای ظرفیت بار رادیال نسبتا بالا هستند و برای سرعت های بالا مناسب هستند.اسکناس های رولر دو ردیف دارای سفتی شعاعی بالا هستند و عمدتاً برای ابزار ماشین دقیق استفاده می شوند.

انواع مختلفی وجود دارد کهNU، NJ، NUP، N, NFبرای لاغرهای تک ردیف و NNU، NN برای لاغرهای دو ردیف بسته به طراحی یا عدم وجود ضلع های جانبی.AST √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √ √:

نوع یدکی:

سری NU-یک ردیف استوانه ای است و دارای دو دنده ثابت در حلقه بیرونی و یک حلقه داخلی صاف است. این طراحی اجازه می دهد تا جابجایی محوری در محدوده های خاص،از گودال در رابطه با خانهبه همین دلیل، نوردهای سری NU در واحدهای نورد غیر محل استفاده می شوند. همچنین، نوردهای سری NU عملاً هیچ ظرفیت کششی ندارند.

سری N- لاغری های طرح N یک ردیف استوانه ای است و دارای دو دنده ثابت در حلقه داخلی است که رول ها و قفس را نگه می دارد و یک حلقه بیرونی صاف است.این طراحی اجازه می دهد یک جابجایی محوری در محدوده های خاصاز این رو، لوله های رولینگ سری N در واحدهای لوله های بدون محل استفاده می شوند. همچنین، لوله های سری N عملاً هیچ ظرفیت کششی ندارند.

سری NJ - یک ردیف استوانه ای است و دارای دو ریب ثابت در حلقه بیرونی و یک ریب ثابت در حلقه داخلی است که می تواند در یک جهت (محور) را هدایت کند.

سری NUP- یک ردیف استوانه ای است که دارای دو ریب ثابت در حلقه بیرونی و در حلقه داخلی یک ریب ثابت و یک واشر پشتیبانی است.هدایت محور به طور محوری در هر دو جهت.

سری NN - لاغرهای طرح NN دو ردیف استوانه ای است و دارای سه دنده ثابت در حلقه داخلی است که رول ها و قفس را نگه می دارد و یک حلقه بیرونی صاف.این طراحی اجازه می دهد یک جابجایی محوری در محدوده های خاصاز این رو، لوله های چرخدار سری N در واحدهای غیر محل گیر استفاده می شوند. همچنین، لوله های سری NN عملاً هیچ ظرفیت کششی ندارند.
