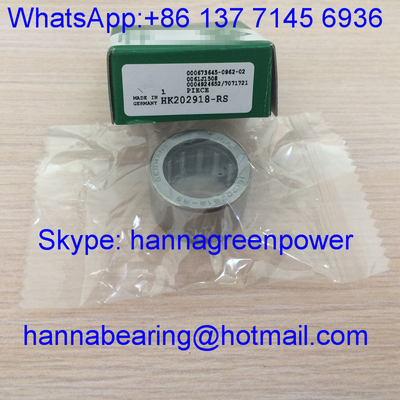

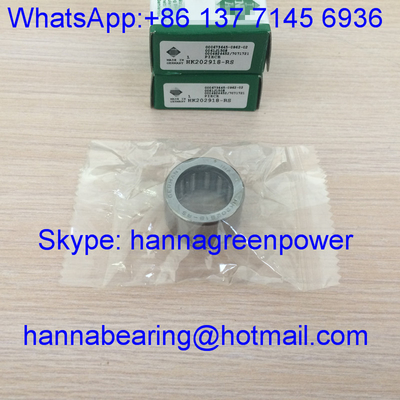

HK202918-RS / HK202918 / HK20x29x18 محموله ی کلاچ موتورسیکلت / محموله ی رولر سوزن با مهر ، 20*29*18 میلیمتر

1. نمای کلی محصول

HK202918، HK202918-RS و HK20x29x18 بلبرینگ غلتکی سوزنی کشیده شده با فنجان باز تک ردیفه متریک یکسان هستند که بدون حلقه داخلی، ابعاد هسته یکپارچه Fw=20 میلی‌متر مطابق با قطر شفت، قطر خارجی D=29 میلی‌متر، عرض کلی C=18 میلی‌متر هستند. HK202918 و HK20x29x18 دو فرمت علامت‌گذاری صنعتی متفاوت برای همان بلبرینگ نوع باز هستند؛ HK202918-RS نوع مهر و موم شده لاستیکی یک طرفه این اندازه است.
سری HK از یک فنجان بیرونی فولادی نازک یکپارچه استفاده می‌کند که مستقیماً در سوراخ تداعی محفظه برای نصب فشرده می‌شود، بدون نیاز به حلقه‌های فنری اضافی یا آستین‌های موقعیت‌یابی برای ساده‌سازی کار مونتاژ.

• HK202918 / HK20x29x18: نوع باز پایه، هر دو انتها بدون مهر و موم لاستیکی، اتلاف حرارت عالی، مناسب برای محیط‌های تولیدی داخلی تمیز و خشک؛
• HK202918-RS: مهر و موم لاستیکی تماسی NBR تک لبه در یک انتها نصب شده است، گرد و غبار ریز، مایع برش و رطوبت سبک را برای شرایط کاری کارگاه با آلودگی کم مسدود می‌کند.
  قفس فولادی مهر و موم شده غلتک‌های سوزنی متراکم را به طور مساوی جدا می‌کند تا ظرفیت تحمل شعاعی فوق‌العاده بالا را در مقطع شعاعی فوق‌العاده باریک تحقق بخشد. سطح شفت نصب کننده باید تا HRC60-64 سخت شده و آینه‌ای پرداخت شود تا به عنوان مسیر غلتکی داخلی عمل کند. این سری فقط بار شعاعی خالص را تحمل می‌کند، به طور گسترده‌ای برای گیربکس‌های متوسط، ماشین‌آلات کشاورزی، دستگاه‌های بافندگی نساجی، قطعات چرخشی و لغزشی اتوماسیون، شفت‌های کمکی پمپ هیدرولیک و مجموعه‌های انتقال صنعتی عمومی با فضای نصب شعاعی محدود استفاده می‌شود. Alibaba.co....

دریافت قیمت در عرض 24 ساعت برای پروژه شما

2. مشخصات فنی

پارامترهای استاندارد پایه یکپارچه

Fw (قطر داخلی مجموعه سوزنی): 20 میلی‌متر
قطر خارجی D: 29 میلی‌متر
عرض کلی C: 18 میلی‌متر
ساختار: بلبرینگ سوزنی کشیده شده با فنجان باز تک ردیفه، بدون حلقه داخلی، نگهدارنده غلتکی فولادی کربن مهر و موم شده
جنس: فنجان کشیده شده و غلتک‌های سوزنی فولاد بلبرینگ کروم کربن بالا GCr15
لقی شعاعی استاندارد: لقی نرمال CN
سرعت چرخش محدود کننده گریس مرجع: 13200 دور در دقیقه
سرعت چرخش محدود کننده روانکاری روغن: 16900 دور در دقیقه
سختی شفت تطبیق مورد نیاز: HRC60-64 پرداخت آینه‌ای
پخ حداقل r: 0.6 میلی‌متر

HK202918 / HK20x29x18

آب‌بندی: هر دو انتها کاملاً باز، بدون مهر و موم گرد و غبار لاستیکی
بار دینامیکی Cr: 8700 نیوتن
بار استاتیکی Cor: 9980 نیوتن
حد بار خستگی Pu: 1640 نیوتن
وزن خالص: 0.026 کیلوگرم

HK202918-RS

آب‌بندی: مهر و موم گرد و غبار لاستیکی تماسی NBR RS یک طرفه
بار دینامیکی Cr: 8350 نیوتن
بار استاتیکی Cor: 9540 نیوتن
حد بار خستگی Pu: 1580 نیوتن
وزن خالص: 0.027 کیلوگرم
نقشه‌های ابعادی کامل و داده‌های بار فنی کامل سه مدل در صورت درخواست مشتری موجود است.

3. مزایای کلیدی

1. طراحی نصب فشاری فنجان کشیده شده فولادی نازک یکپارچه، مستقیماً در سوراخ تداعی محفظه بدون قطعات تثبیت کننده محوری اضافی فشرده می‌شود، مقدار قطعات و هزینه نیروی کار مونتاژ را کاهش می‌دهد.
2. مقطع شعاعی فوق‌العاده نازک به شدت فضای اشغالی شعاعی تجهیزات را کاهش می‌دهد، به طور کامل نیازهای طراحی ساختار انتقال فشرده متوسط را برآورده می‌کند.
3. دو گزینه ساختاری (باز / مهر و موم شده RS تکی) شرایط کاری اصلی را پوشش می‌دهند: کارگاه‌های تولیدی داخلی تمیز و خشک و کارگاه‌های تولیدی با گرد و غبار و رطوبت کم؛ HK202918 و HK20x29x18 ساختار باز یکسانی با استانداردهای علامت‌گذاری متفاوت دارند.
4. چیدمان یکنواخت غلتک سوزنی متراکم، استحکام شعاعی برجسته و ظرفیت بار متوسط سنگین را به ارمغان می‌آورد، عملکرد پایدار متوسط سرعت در شرایط بارهای ضربه‌ای متناوب با شروع و توقف مکرر.
5. قفس فولادی سبک، هدایت یکنواخت غلتک، اتلاف اصطکاک کم و اتلاف حرارت کارآمد را برای عملیات تجهیزات بدون توقف طولانی مدت تضمین می‌کند.
6. گزینه‌های قابل تنظیم شامل مهر و موم‌های لاستیکی کامپوزیت دو طرفه 2RS، لقی شعاعی بزرگ شده C3، فنجان کشیده شده ضد زنگ فولاد ضد زنگ، علامت‌گذاری لیزری OEM و پر کردن گریس مقاوم در برابر سایش در دمای بالا است.
   به طور موثر فرآیندهای ماشین‌کاری محفظه را ساده کرده و عمر مفید گیربکس‌های متوسط و مجموعه‌های انتقال شفت ماشین‌آلات کشاورزی را افزایش می‌دهد. szsdwgz.en...

4. کاربردها

این مجموعه بلبرینگ غلتکی سوزنی کشیده شده با فنجان باز چند مشخصه HK202918 / HK202918-RS / HK20x29x18 به طور گسترده برای تجهیزات صنعتی سبک و متوسط زیر استفاده می‌شود:
گیربکس‌های کاهنده متوسط، ماشین‌آلات برداشت کشاورزی و مجموعه‌های پشتیبانی شفت چرخشی نوار نقاله غلات
دستگاه‌های بافندگی نساجی، واحدهای انتقال غلتک کشش تجهیزات چاپ
قطعات چرخشی تجهیزات اتوماسیون و اجزای پشتیبانی لغزشی خطی
پمپ روغن هیدرولیک سبک، مجموعه‌های لغزشی چرخشی سبک هسته شیر هیدرولیک کوچک
ماشین‌آلات بسته‌بندی، قطعات یدکی پشتیبانی چرخشی تجهیزات حمل و نقل سبک ساختمانی
قطعات یدکی جایگزین پس از فروش برای تجهیزات بلبرینگ غلتکی سوزنی کشیده شده با فنجان باز با قطر داخلی 20 میلی‌متر
راه حل ایده‌آل بلبرینگ بار شعاعی بالا با ساختار دوگانه برای تجهیزات انتقال صنعتی متوسط با فضای شعاعی باریک. Made-in-Ch...

5. چرا بلبرینگ GQZ را انتخاب کنید

• 25 سال تجربه حرفه‌ای در تولید بلبرینگ غلتکی سوزنی کشیده شده با فنجان باز سری HK
• سه مدل کاملاً قابل تعویض ابعادی با بلبرینگ‌های استاندارد بین‌المللی سری HK202918، تلرانس ابعادی و شاخص‌های عملکرد بار سازگار
• خدمات سفارشی کامل OEM و ODM پشتیبانی از آب‌بندی دو طرفه، پوسته فولاد ضد زنگ و سفارشی‌سازی لقی ویژه
• بازرسی دقیق کل فرآیند: تست سختی مواد خام، دقت شکل‌دهی عمیق کشیدن فنجان، سفتی آب‌بندی و تست چرخه خستگی بار دینامیکی قبل از تحویل
• تیم مهندسی حرفه‌ای بلبرینگ سوزنی راهنمایی تلرانس تداعی محفظه و سختی شفت تطبیق را در عرض 24 ساعت ارائه می‌دهد.
• خطوط مونتاژ تولید انبوه پایدار در مقیاس بزرگ با قیمت عمده فروشی ترجیحی برای تولیدکنندگان تجهیزات کشاورزی و ماشین‌آلات عمومی بلندمدت
• ما بر عملکرد پایدار فشاری، مقاومت قابل اعتماد در برابر گرد و غبار و همکاری برد-برد بلندمدت با خریداران صنعتی جهانی تمرکز می‌کنیم.

6. کنترل کیفیت

• بازرسی ترکیب شیمیایی مواد خام و سختی سطح فولاد بلبرینگ کروم GCr15
• شکل‌دهی عمیق کشیدن، برش و شکل‌دهی دقیق برای فنجان بیرونی کشیده شده باز یکپارچه
• فرآیند عملیات حرارتی کوئنچ و تمپر با دمای ثابت برای تثبیت تنش داخلی فلز و افزایش مقاومت در برابر سایش سطح
• تست عملکرد جامع: یکنواختی لقی شعاعی، سازگاری چیدمان غلتک سوزنی، ظرفیت بار دینامیکی/استاتیکی و دوام ضد گرد و غبار مهر و موم RS
• بازرسی یکنواخت مجموعه غلتک سوزنی و بازرسی ابعادی و ظاهری جداگانه برای هر مدل قبل از بسته‌بندی ضد زنگ و حمل و نقل
• هر دسته از بلبرینگ‌ها تست دوام چرخه رفت و برگشتی نمونه‌گیری کامل را برای تضمین عملکرد پایدار بار شعاعی سنگین و مداوم می‌گذرانند.

7. اکنون قیمت بگیرید

اگر به بلبرینگ‌های غلتکی سوزنی کشیده شده با فنجان باز نوع HK202918 / HK20x29x18 و نوع مهر و موم شده تکی HK202918-RS با کیفیت بالا برای گیربکس متوسط و تجهیزات ماشین‌آلات کشاورزی نیاز دارید، استعلام خود را مستقیماً برای ما ارسال کنید.
پس از ارسال استعلام، خدمات پشتیبانی حرفه‌ای کامل را دریافت خواهید کرد:
پاسخ سریع قیمت‌گذاری رسمی کارخانه در عرض 24 ساعت
راهنمایی پارامتر تطبیق تلرانس تداعی محفظه و سختی شفت تطبیق یک به یک توسط مهندسان بلبرینگ حرفه‌ای
پیشنهادات راه‌حل بلبرینگ سفارشی شامل انواع مهر و موم شده دوگانه 2RS و گزینه‌های فنجان کشیده شده ضد زنگ
قیمت عمده فروشی مستقیم کارخانه رقابتی برای سفارشات عمده ترکیبی سه مدل
مقدار خرید مورد نیاز خود از هر مدل و محیط کار تجهیزات را برای دریافت قیمت رسمی دقیق ارسال کنید.

8. سوالات متداول

Q1: تفاوت بین HK202918 و HK20x29x18 چیست؟
A1: این دو تفاوت علامت‌گذاری بلبرینگ غلتکی سوزنی کشیده شده با فنجان باز یکسان هستند، ابعاد، پارامترهای بار و عملکرد نصب کاملاً سازگار و کاملاً قابل تعویض هستند.
Q2: عملکرد مهر و موم RS تکی HK202918-RS چیست؟
A2: مهر و موم لاستیکی NBR یک طرفه گرد و غبار کارگاه، بقایای فیبر و مایع برش پاشیده شده سبک را جدا می‌کند، مناسب برای محیط‌های تولیدی با آلودگی کم برای کاهش دفعات نگهداری سوخت‌گیری.
Q3: آیا بلبرینگ‌های سری HK می‌توانند بدون شفت سخت شده و سنگ‌زده کار کنند؟
A3: توصیه نمی‌شود. سطح تماس شفت تطبیق باید به سختی کوئنچ HRC60-64 با پرداخت آینه‌ای برسد تا به عنوان مسیر غلتکی داخلی عمل کند و از خرابی سایش سریع بلبرینگ جلوگیری شود.
