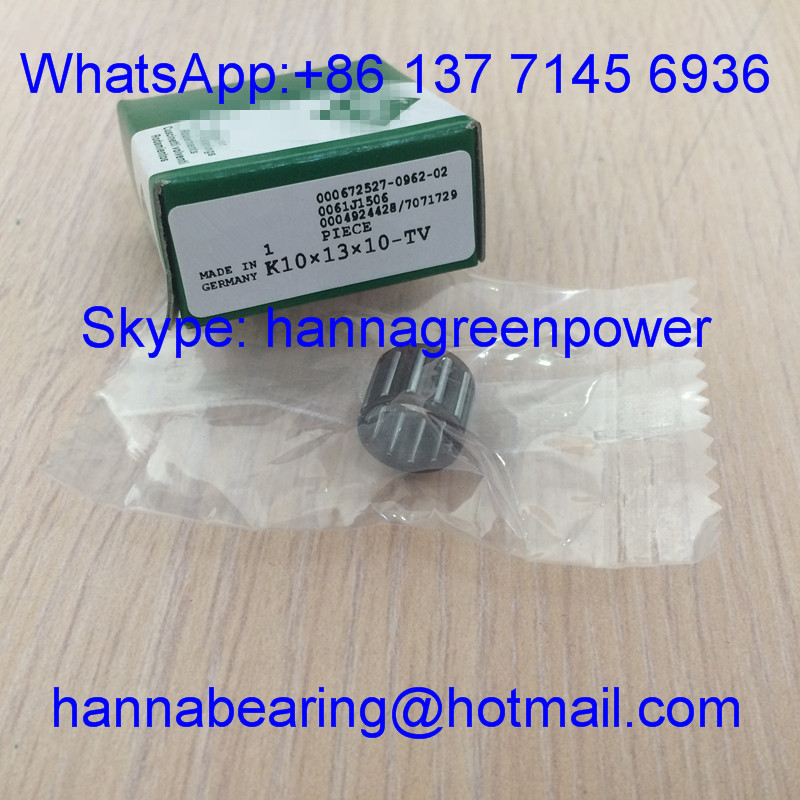

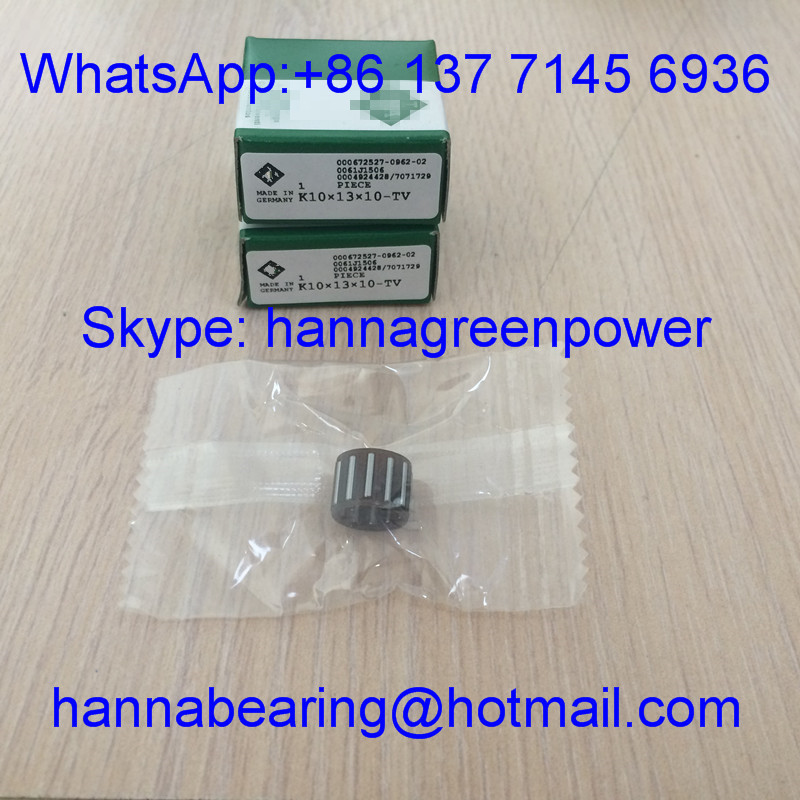

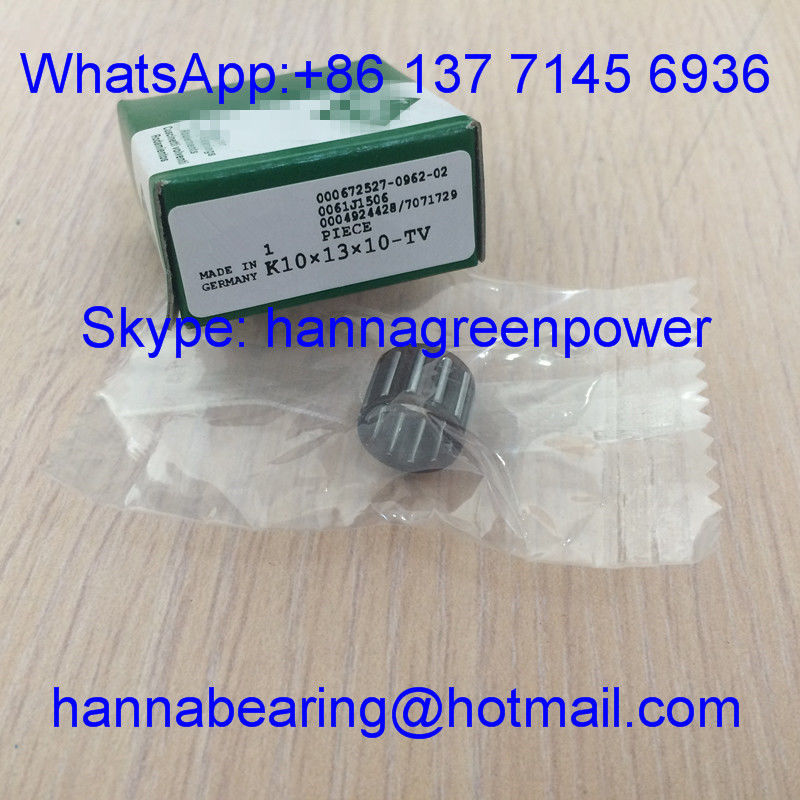

K10x13x10- تلویزیون / K10x13x10-TN پلی آمید Cage Needle Roller & Cage Assemblies 10*13*10mm

1. نمای کلی محصول

K10x13x10-TV و K10x13x10-TN مجموعه‌های جداگانه غلتک سوزنی و قفس متریک بدون حلقه بیرونی و حلقه داخلی هستند، ابعاد مرزی یکپارچه Fw=10 میلی‌متر قطر داخلی تطبیق، قطر غلتک بیرونی Dw=13 میلی‌متر، عرض کل C=10 میلی‌متر. این سری K فقط با سوراخ محفظه سخت شده و شفت پرداخت شده آینه‌ای کوئنچ شده برای تشکیل مجموعه بلبرینگ سوزنی کامل کار می‌کند.

• K10x13x10-TV: قفس پلاستیکی استاندارد PA66 TV تقویت شده با الیاف شیشه، مقاومت حرارتی پایدار و سرعت چرخش حدی فوق‌العاده بالا برای تجهیزات انتقال مینیاتوری با سرعت بالا و مداوم؛
• K10x13x10-TN: قفس نایلونی PA66 TN بهینه‌سازی شده با اصطکاک کم، موقعیت‌یابی دقیق غلتک، صدای کارکرد کمتر، ایده‌آل برای دستگاه‌های درایو میکرو بی‌صدا دقیق با استانداردهای کنترل نویز سخت‌گیرانه.

غلتک‌های سوزنی استوانه‌ای متراکم متعدد که به طور مساوی توسط قفس پلاستیکی یکپارچه جدا شده‌اند، ظرفیت بار شعاعی برجسته در مقطع عرضی شعاعی فوق‌العاده باریک. فقط تحمل بار شعاعی خالص، که به طور گسترده برای گیربکس‌های کاهنده میکرو، ابزارهای برقی مینیاتوری، غلتک‌های کشش میکرو نساجی، مجموعه‌های کشویی کوچک اتوماسیون، ابزارهای تست دقیق و ساختارهای انتقال مدل سبک وزن با فضای نصب شعاعی محدود استفاده می‌شود.

2. مشخصات فنی

پارامترهای استاندارد پایه یکپارچه

قطر شفت تطبیق Fw: 10 میلی‌متر
قطر خارجی غلتک سوزنی Dw: 13 میلی‌متر
عرض مجموعه C: 10 میلی‌متر
ساختار: مجموعه غلتک سوزنی و قفس جداگانه، بدون حلقه داخلی، بدون پوسته بیرونی کشیده شده
جنس غلتک سوزنی: فولاد بلبرینگ کروم کربن بالا GCr15
لقی شعاعی استاندارد: لقی نرمال CN
حداقل پخ r: 0.3 میلی‌متر
الزامات سوراخ شفت و محفظه: سختی کوئنچ HRC60-64 با سوپر فینیشینگ آینه‌ای

K10x13x10-TV

قفس: نگهدارنده پلاستیکی استاندارد PA66 TV تقویت شده با الیاف شیشه
بار دینامیکی Cr: 4750 نیوتن
بار استاتیکی Cor: 6180 نیوتن
سرعت چرخش حدی گریس: 21800 دور در دقیقه
سرعت چرخش حدی روانکاری با روغن: 32500 دور در دقیقه
وزن خالص: 0.0022 کیلوگرم

K10x13x10-TN

قفس: نگهدارنده پلاستیکی PA66 TN تقویت شده با الیاف شیشه بهینه‌سازی شده با نویز کم
بار دینامیکی Cr: 4620 نیوتن
بار استاتیکی Cor: 6030 نیوتن
سرعت چرخش حدی گریس: 17500 دور در دقیقه
سرعت چرخش حدی روانکاری با روغن: 23200 دور در دقیقه
وزن خالص: 0.0023 کیلوگرم
نقشه‌های ابعادی کامل و داده‌های تست عملکرد بار کامل دو مدل در صورت درخواست مشتری موجود است.

3. مزایای کلیدی

1. طراحی مجموعه قفس و غلتک سوزنی جداگانه، تطبیق انعطاف‌پذیر با محفظه سخت شده و شفت پردازش شده توسط مشتری، هزینه قالب و پردازش کلی تجهیزات را به شدت کاهش می‌دهد.
2. مقطع عرضی شعاعی فوق‌العاده باریک باعث صرفه‌جویی در فضای نصب شعاعی می‌شود و نیازهای طراحی ساختار انتقال فشرده مینیاتوری را به طور کامل برآورده می‌کند.
3. دو گزینه قفس پلاستیکی فایبرگلاس PA66 (TV / TN) نیازهای عملیاتی مختلف را پوشش می‌دهد: TV برای عملیات مداوم با سرعت فوق‌العاده بالا؛ TN برای انتقال بی‌صدا دقیق با نویز کم.
4. چیدمان متراکم و یکنواخت غلتک سوزنی، استحکام شعاعی قابل اعتماد و ظرفیت بار سنگین را فراهم می‌کند، عملیات چرخه طولانی با سرعت متوسط رفت و برگشتی پایدار.
5. قفس نایلونی اصلاح شده با فایبرگلاس به طور موثر اصطکاک غلتشی را کاهش می‌دهد، نویز ارتعاش غیرعادی را سرکوب می‌کند، در برابر تغییر شکل دمای بالا مقاومت می‌کند و از پراکندگی سوزن جلوگیری می‌کند.
6. گزینه‌های قابل تنظیم: غلتک‌های سوزنی ضد زنگ فولاد ضد زنگ، لقی شعاعی بزرگ شده C3، علامت‌گذاری لیزری OEM، پر کردن روان کننده ویژه دمای پایین.

طراحی ساختار انتقال مینیاتوری را به طور موثر ساده می‌کند و عمر مفید مجموعه‌های پشتیبانی شفت میکرو را افزایش می‌دهد.

4. کاربردها

این مجموعه مجموعه قفس غلتک سوزنی جداگانه K10x13x10-TV / K10x13x10-TN به طور گسترده برای تجهیزات صنعتی و غیرنظامی سبک میکرو زیر استفاده می‌شود:

• گیربکس‌های کاهنده میکرو مینیاتوری، اجزای پشتیبانی داخلی شفت انتقال کوچک
• ابزارهای برقی دستی مینی، قطعات دوار ماشین‌های برقی میکرو باغ کوچک
• تجهیزات تست دقیق اداری، واحدهای غلتکی کشویی کشش میکرو دستگاه‌های بافندگی نساجی
• مکانیزم‌های کشویی خطی مینیاتوری اتوماسیون و مجموعه‌های موقعیت‌یابی بادامک میکرو
• اسباب‌بازی‌های مدل سبک، مجموعه‌های انتقال دوار سبک لوازم خانگی کوچک
• قطعات یدکی جایگزین پس از فروش برای تجهیزات مجموعه قفس غلتک سوزنی جداگانه با قطر داخلی 10 میلی‌متر

راه حل غلتک سوزنی میکرو فشرده دو گزینه ایده‌آل با سرعت بالا برای تجهیزات انتقال محفظه سخت شده کور سفارشی.

5. چرا بلبرینگ GQZ را انتخاب کنید

• 25 سال تجربه تولید حرفه‌ای مجموعه قفس غلتک سوزنی جداگانه سری K
• دو مدل کاملاً قابل تعویض از نظر ابعادی با مجموعه‌های سوزنی سری K10×13×10 استاندارد بین‌المللی، تلرانس ابعادی ثابت و دقت تطبیق غلتک.
• خدمات سفارشی کامل OEM و ODM با پشتیبانی از غلتک‌های سوزنی فولاد ضد زنگ و سفارشی‌سازی لقی ویژه.
• بازرسی دقیق کل فرآیند: تست سختی مواد خام، دقت شکل‌گیری قفس پلاستیکی، یکنواختی مرتب‌سازی غلتک سوزنی و تست دوام چرخه با سرعت بالا قبل از تحویل.
• تیم مهندسی بلبرینگ سوزنی حرفه‌ای راهنمایی نصب تلرانس سختی سوراخ محفظه و شفت تطبیق را در عرض 24 ساعت ارائه می‌دهد.
• خطوط تولید انبوه پایدار با قیمت عمده‌فروشی ترجیحی برای تولیدکنندگان تجهیزات مینیاتوری بلندمدت.

ما بر موقعیت‌یابی پایدار غلتک، عملکرد اصطکاک کم و همکاری برد-برد بلندمدت با خریداران صنعتی جهانی تمرکز می‌کنیم.

6. کنترل کیفیت

• ترکیب شیمیایی مواد خام و بازرسی سختی سطح غلتک‌های سوزنی کروم GCr15
• برش دقیق، سنگ‌زنی و گرد کردن غلتک‌های سوزنی استوانه‌ای برای حذف لبه‌های تیز
• شکل‌دهی قالب‌گیری تزریقی برای قفس پلاستیکی تقویت شده با فایبرگلاس PA66، شکل‌دهی دمای ثابت برای کاهش تغییر شکل.
• تست عملکرد جداگانه هدفمند برای دو نسخه: تست مقاومت دمایی با سرعت بالا قفس TV؛ تست اصطکاک کم‌نویز قفس TN؛ بازرسی یکنواختی لقی شعاعی.
• بازرسی بارگذاری یکنواخت غلتک سوزنی در قفس، بازرسی ابعادی و ظاهری جداگانه برای هر مدل قبل از بسته‌بندی ضد زنگ و حمل و نقل.

هر دسته از مجموعه‌های قفس غلتک سوزنی تست دوام چرخه رفت و برگشتی نمونه‌گیری کامل را برای تضمین عملکرد بار شعاعی پایدار در داخل سوراخ محفظه سخت شده سفارشی می‌گذراند.

7. اکنون قیمت بگیرید

اگر به مجموعه‌های غلتک سوزنی جداگانه با قفس استاندارد PA66 K10x13x10-TV با سرعت بالا و قفس نایلونی بهینه‌سازی شده K10x13x10-TN کم‌نویز برای گیربکس میکرو و تجهیزات ابزار برقی مینی نیاز دارید، درخواست خود را مستقیماً برای ما ارسال کنید.
پس از ارسال درخواست، خدمات پشتیبانی حرفه‌ای کامل را دریافت خواهید کرد:

• پاسخ سریع قیمت‌گذاری رسمی کارخانه در عرض 24 ساعت
• راهنمایی تطبیق پارامتر سختی سوراخ محفظه و شفت تطبیق یک به یک توسط مهندسان بلبرینگ سوزنی حرفه‌ای
• پیشنهادات راه‌حل بلبرینگ سفارشی شامل گزینه‌های غلتک سوزنی ضد زنگ فولاد ضد زنگ
• قیمت عمده‌فروشی انبوه مستقیم کارخانه رقابتی برای سفارشات انبوه ترکیبی دو مدل.

مقدار خرید مورد نیاز از هر مدل و محیط عملیاتی تجهیزات را برای دریافت قیمت رسمی دقیق ارسال کنید.
