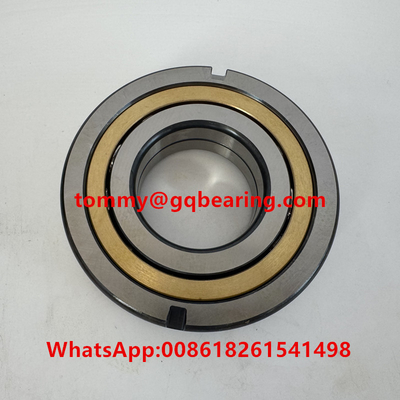

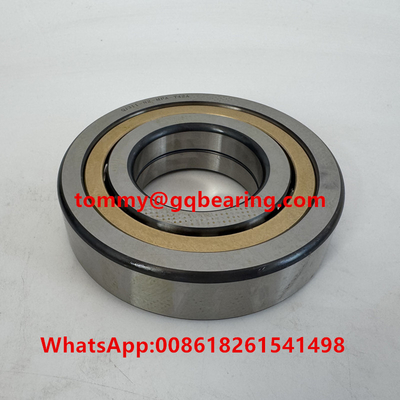

Tشرح خلاصه ی چهار نقطه ی نورد توپ:

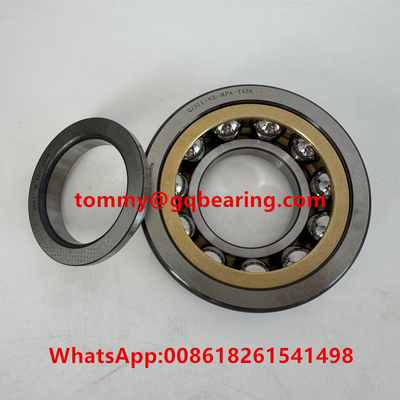

لوله های گلوله ای چهار نقطه اییک نوع لگن قابل جدا کردن یا لگن توپ تماس زاویه ای است که می تواند به بارهای محوری دو طرفه مقاومت کند. مسیرهای داخلی و خارجی در بخش متقاطع به شکل هلو هستند.وقتی که هیچ بار و یا یک بار شعاعی خالص وجود ندارد، توپ فولادی و حلقه در تماس چهار نقطه ای هستند.
نقشه ابعاد
|

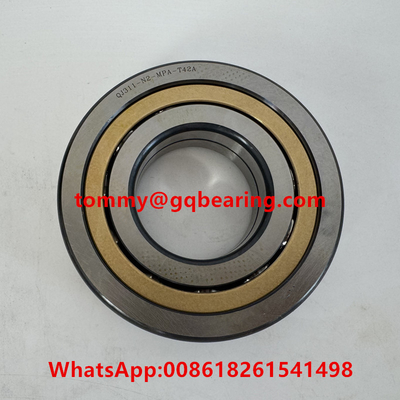

QJ311-N2-MPA-T42A |
d
|
55 میلی متر |
D
|
120 میلی متر |
C
|
۲۹ میلی متر |
| بار پایه دینامیکی، شعاعی |
133000 N |
بار ثابت پایه، رادیال
|
108000 N |
r
|
0.0394 در1.000 میلی متر |
r1
|
0.0236 در0.600 میلی متر |
ds
|
10-32 UNF |
G
|
0.1772 در4.500 میلی متر |
d4
|
1.1654 در29.600 میلی متر |
S1
|
0.7205 در18.300 میلی متر |
S
|
0.5000 در12.700 میلی متر |
a
|
0.1220 در3.100 میلی متر |
ب
|
0.0591 در1.500 میلی متر |
D1
|
1.7559 در44.600 میلی متر |
F
|
0.1575 در4.000 میلی متر |
لوله های بلوک بالش سری UC:
سری UC200: UC201، UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217,UC218
سری UC300: UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
سری UCF 200: UCF204, UCF205, UCF206. UCF207, UCF208, UCF209, UCF210,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
سری UCF300:UCF305,UCF306,UCF307UCF308,UCF309,UCF310,UCF311,
UCF312, UCF313, UCF314, UCF315, UCF316, UCF317, UCF318, UCF319,
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
