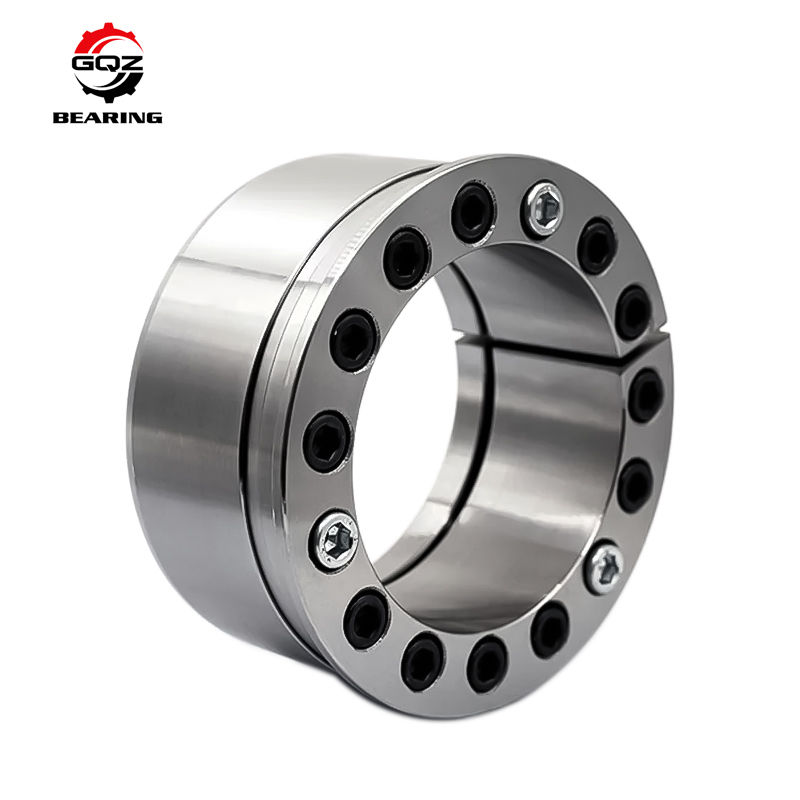

بالاترین رتبه Z9 Expansion Sleeve Shaft Locking Device Assembly قطر 200 تا 420 میلی متر

MOQ:	پنج تا
standard packaging:	کیسه پلاستیکی+کاکس+کارتن
Supply Capacity:	10000 در ماه

Details Information

Product Description

Detail Information

محل منبع

نام تجاری

GQZ or Other famous brand

گواهی

ISO9001,ROHS

شماره مدل

سری Z9

نوع محصول:

آستین جفت انبساط

برنامه:

ماشین.تراکتور.ماشین آلات ساختمانی.نورد

نیروی محوری ft (kN):

526-1980

گشتاور MT (kn.m):

52.8-410

مواد، بلبرینگ:

فولاد بلبرینگ

برجسته کردن:

مونتاژ دستگاه قفل گره,Z9 مجموعه قفل آستین غلاف گسترش,مجموعه دستگاه قفل گره 420 میلی متر

Z9 Expansion Sleeve Shaft Locking Assembly

420mm Shaft Locking Device Assembly

Product Description

بالاترین رتبه بندی Z9 مجموعه دستگاه قفل آستین کشش، قطر 200 تا 420 میلی متر

آستین کشش یک قطعه پایه پیشرفته است که به طور گسترده در بازار بین المللی برای کشش مکانیکی تحت بار سنگین مورد استفاده قرار می گیرد.این یک دستگاه اتصال بدون کلید برای تحقق انتقال بار با محکم کردن فشار و اصطکاک ایجاد شده بین سطوح محل سکونت بولت های با قدرت بالا است.

توضیحات محصول

صنایع قابل استفاده

ماشین آلات ساختمانی ماشین آلات تولیدی

محل اصلی

چین

نوع

توپ

شماره مدل

سری Z9

نام تجاری

GQZ یا OEM

نوع مهر و موم

باز

مواد

فولاد کرومی

قطر بیرونی

200 تا 420 میلی متر

اندازه سوراخ

۲۶۰ تا ۵۱۵ میلی متر

ویژگی

طول عمر

گواهینامه

ISO9001:2008

ارتعاش

Z1V1 Z2V2 Z3V3

دقت

P0,P5,P6

خدمات

خدمات OEM

ذخایر

پولدار

بسته بندی

بسته بندی اصلی

مزیت های اصلی آستین اتصال کششی
نصبش آسونه
دقت ماشینکاری پایین مورد نیاز برای سوراخ های شاخه، نیازی به تجهیزات گرمایش / فشار نیست، فقط نیاز به تنگ کردن پیچ ها به صورت قطری با توجه به گشتاور است.
اجازه می دهد تا محورها در عمود دوباره قرار گیرند و از اتصال با مواد بد جوشکاری پشتیبانی می کند.
قابلیت اطمینان بالا
هيچ ساختار ضعيف کننده اي در راه کلیدی وجود نداره، هيچ نقشي نسبت به حرکت نداره، عمر طولانی.
خرابی خودکار در صورت اضافه بار، از ایمنی تجهیزات محافظت می کند.
سازگاری انعطاف پذیر
می تواند به بار های متعدد تحمل کند، از استفاده از چند دستکش گسترش در سری برای افزایش بار پشتیبانی می کند.
جدا کردن آسان (فقط پیچ ها را گشاده کنید) ، طراحی ضد زنگ سطح تماس برای اطمینان از استفاده مکرر.

ابعاد						پیچ های هکساگونی		بار نامی		فشار روی سطح اتصال بین آستین گسترش و شاخه	فشار بر روی رابط محور غلاف انبساط	چرخش کشش پیچ	وزن
d	D	L	L₁	e	ب	d₁	n	نیروی محوری Ft ((kN)	چرخش Mt (((kN.m)	pf ((N/mm²)	pf^{1 ((}N/mm²⁾	م_A(N.m)	W.t ((kg)
200	260	120	142	8	125	M20*120	16	526	52.8	100	77	230	15
220	285	120	142	8	140	M22*130	14	640	70	119	92	355	17.8
240	305	120	159	8	140	M22*130	16	731	88	96	75	355	23.2
260	325	120	159	8	140	M22*130	18	822	107	103	82	355	24.8
280	355	120	159	8	140	M22*130	20	910	128	96	75	355	33
300	375	120	159	8	140	M22*130	22	1000	151	99	79	355	36
320	405	120	159	8	140	M22*130	18	1280	206	101	80	690	52
340	425	120	159	8	140	M22*130	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22*130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22*130	20	1770	337	109	97	930	75
400	485	120	159	8	140	M22*130	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22*130	22	1980	410	107	87	930	82

اطلاعات شرکت

بالاترین رتبه Z9 Expansion Sleeve Shaft Locking Device Assembly قطر 200 تا 420 میلی متر 3

بالاترین رتبه Z9 Expansion Sleeve Shaft Locking Device Assembly قطر 200 تا 420 میلی متر 4

سوالات عمومی

آیا آستین های آداپتور می توانند در شرایط محیطی سخت مقاومت کنند؟

محیط های خشن، که شامل رطوبت، گرد و غبار و دماهای شدید می شود، چالش های قابل توجهی را ایجاد می کند.

مقاومت در برابر خوردگی: قرار گرفتن در معرض رطوبت می تواند منجر به خوردگی شود و عملکرد آستین را تحت تاثیر قرار دهد.

راه حل: برای عملیات در محیط های خشن، آستین های آداپتور ساخته شده از مواد مقاوم در برابر خوردگی را انتخاب کنید یا پوشش های محافظ را برای افزایش دوام آستین های آداپتور در نظر بگیرید.

چگونه باید روال های نگهداری برای سیستم هایی که از آستین های آداپتور استفاده می کنند، ساختار داده شود؟

نگهداری موثر برای به حداکثر رساندن طول عمر و عملکرد بسیار مهم است.

برنامه های بازرسی: تعیین برنامه های بازرسی معمول به تشخیص زود هنگام مشکلات احتمالی کمک می کند.

الزامات روان کننده: روان کننده مناسب عملکرد صاف و کاهش فرسایش را تضمین می کند.

راه حل: برای حفظ سیستم های دارای آستین های آداپتور به طور موثر:

اجرای یک برنامه نگهداری جامع از جمله تمیز کردن، بازرسی و روغن مجدد اجزای اطراف آستین آداپتور.

ثبت دقیق تمام فعالیت های تعمیر و نگهداری برای پیگیری وضعیت و عملکرد آستین های آداپتور در طول زمان.
