شفت کوپلینگ توسعه بدون کلید KTR400، آستین قفل‌شونده گشتاور بزرگ، آستین انبساطی Z12A

شفت کوپلینگ توسعه بدون کلید KTR400، آستین قفل‌شونده گشتاور بزرگ، آستین انبساطی Z12A

نام تجاری:	GQZ or Other famous brand
شماره مدل:	سری Z12A
مقدار تولیدی:	پنج تا

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO9001,ROHS

نوع محصول:

آستین جفت انبساط

برنامه:

ماشین.تراکتور.ماشین آلات ساختمانی.نورد

نیروی محوری ft (kN):

1437.5-5860

گشتاور MT (kn.m):

143.7-1760

مواد، بلبرینگ:

فولاد بلبرینگ

جزئیات بسته بندی:

کیسه پلاستیکی+کاکس+کارتن

قابلیت ارائه:

10000 در ماه

برجسته کردن:

شفت کوپلینگ توسعه بدون کلید KTR400

آستین قفل‌شونده گشتاور بزرگ

آستین انبساطی بدون کلید

توضیح محصول

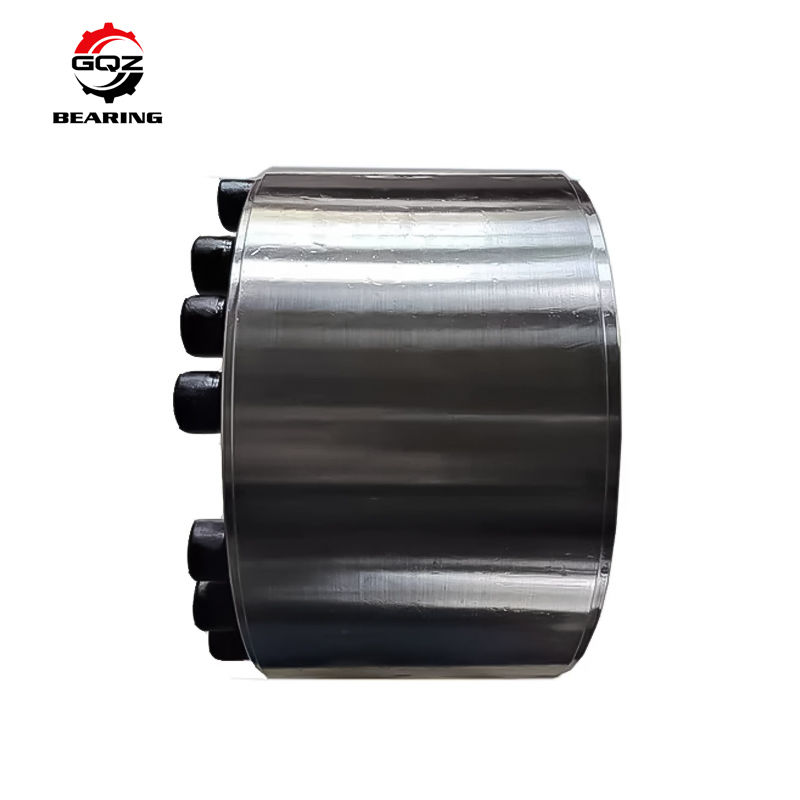

آستین انبساط KTR400 شفت کوپلینگ اکستنشن بدون کلید با گشتاور بزرگ آستین انبساط Z12A

آستین کوپلینگ انبساط یک جزء اساسی پیشرفته است که به طور گسترده در بازار بین المللی برای کوپلینگ مکانیکی تحت بار سنگین استفاده می شود. در اتصال شفت و چرخ، این یک دستگاه کوپلینگ بدون کلید است که با سفت کردن فشار و اصطکاک ایجاد شده بین سطوح انطباق با پیچ‌های با مقاومت بالا، انتقال بار را انجام می‌دهد.

توضیحات محصول

صنایع قابل اجرا	ماشین.تراکتور.ماشین آلات ساختمانی.نورد
محل مبدا	چین
تایپ کنید	آستین انبساط
شماره مدل	سری Z12A
نام تجاری	GQZ یا OEM
نوع مهر و موم	باز کنید
مواد	فولاد کروم
قطر بیرونی	200-600 میلی متر
اندازه سوراخ	260-695 میلی متر
ویژگی	زندگی طولانی
گواهی	ISO9001:2008
لرزش	Z1V1 Z2V2 Z3V3
دقت	P0، P5، P6
خدمات	سرویس OEM
سهام	ثروتمند
بسته	بسته بندی اصلی

مزایای اصلی آستین کوپلینگ انبساط

نصب آسان

دقت پایین ماشینکاری مورد نیاز برای سوراخ های شفت، بدون نیاز به تجهیزات گرمایشی/فشار، فقط باید پیچ ها را به صورت مورب با توجه به گشتاور سفت کنید.

به هاب ها اجازه می دهد تا روی شفت جابجا شوند و کوپلینگ ها را با مواد جوش ضعیف پشتیبانی می کند.
قابلیت اطمینان بالا

بدون ساختار تضعیف کلید، بدون سایش حرکتی نسبی، عمر طولانی.

خرابی خودکار در صورت اضافه بار از ایمنی تجهیزات محافظت می کند.
سازگاری انعطاف پذیر

می تواند بارهای متعدد را تحمل کند، از استفاده از آستین های انبساط متعدد به صورت سری برای افزایش بار پشتیبانی می کند.

جداسازی آسان (فقط پیچ ها را شل کنید)، طراحی ضد زنگ سطح تماس برای اطمینان از استفاده مکرر.

ابعاد						پیچ درپوش سر شش گوش		بار رتبه بندی شده		فشار روی سطح مفصل بین آستین انبساط و شفت	فشار روی رابط آستین انبساط و هاب	گشتاور سفت کردن پیچ	وزن
د	D	L	L₁	ه	ب	د₁	n	نیروی محوری Ft(kN)	گشتاور Mt (kN.m)	pf(N/mm²)	pf¹⁽N/mm²⁾	م_الف(Nm)	وزن (کیلوگرم)
200	260	120	142	8	125	M20*120	16	526	52.8	100	77	230	15
220	285	120	142	8	140	M22*130	14	640	70	119	92	355	17.8
240	305	120	159	8	140	M22*130	16	731	88	96	75	355	23.2
260	325	120	159	8	140	M22*130	18	822	107	103	82	355	24.8
280	355	120	159	8	140	M22*130	20	910	128	96	75	355	33
300	375	120	159	8	140	M22*130	22	1000	151	99	79	355	36
320	405	120	159	8	140	M22*130	18	1280	206	101	80	690	52
340	425	120	159	8	140	M22*130	20	1420	242	106	85	690	54
360	455	120	159	8	140	M22*130	20	1770	319	113	89	930	72
380	475	120	159	8	140	M22*130	20	1770	337	109	97	930	75
400	485	120	159	8	140	M22*130	20	1770	355	101	83	930	78
420	515	120	159	8	140	M22*130	22	1980	410	107	87	930	82

اطلاعات شرکت

سوالات متداول

آیا آستین های آداپتور می توانند در شرایط سخت محیطی مقاومت کنند؟

محیط‌های خشن که با رطوبت، گرد و غبار و دمای شدید مشخص می‌شوند، چالش‌های مهمی را ایجاد می‌کنند.

مقاومت در برابر خوردگی: قرار گرفتن در معرض رطوبت می تواند منجر به خوردگی شود و بر عملکرد آستین تأثیر بگذارد.

راه حل: برای عملیات در محیط های خشن، آستین های آداپتور ساخته شده از مواد مقاوم در برابر خوردگی را انتخاب کنید یا پوشش های محافظ را برای افزایش دوام آستین های آداپتور در نظر بگیرید.

روال های تعمیر و نگهداری چگونه باید برای سیستم هایی که از آستین های آداپتور استفاده می کنند ساختار داشته باشند؟

نگهداری موثر برای به حداکثر رساندن طول عمر و عملکرد بسیار مهم است.

برنامه های بازرسی: ایجاد برنامه های بازرسی معمول به تشخیص زودهنگام مشکلات احتمالی کمک می کند.

نیازهای روانکاری: روغن کاری مناسب عملکرد صاف را تضمین می کند و سایش را کاهش می دهد.

راه‌حل: برای نگهداری موثر سیستم‌ها با آستین آداپتور:

یک برنامه نگهداری جامع شامل تمیز کردن، بازرسی و روغن کاری مجدد اجزای اطراف آستین آداپتور را اجرا کنید.

سوابق دقیق کلیه فعالیت های تعمیر و نگهداری را برای ردیابی وضعیت و عملکرد آستین آداپتور در طول زمان نگه دارید.
