RU178X لگن رولر متقاطع دقیق 115x240x28mm برای CNC و ربات های مفصل

RU178X لگن رولر متقاطع دقیق 115x240x28mm برای CNC و ربات های مفصل

نام تجاری:	GQZ
شماره مدل:	RU178X
مقدار تولیدی:	5 عدد
قیمت:	$99- $128
زمان تحویل:	3 روز کاری پس از دریافت پرداخت خود
شرایط پرداخت:	T/T یا Western Union یا Paypal

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

گواهی:

ISO90001

مواد:

فولاد Gcr15

نام محصول:

یاطاقان غلتکی متقاطع فوق نازک

نوع مهر و موم:

مهر و موم شده

شناسه (میلی متر):

OD (mm):

عرض (میلی متر):

رتبه بندی دقیق:

P0-P5

ساختار:

استوانه ای

جزئیات بسته بندی:

ابتدا در کارتن بسته بندی شده و سپس با کیس چوبی برای بسته بندی بیرونی تقویت می شود

قابلیت ارائه:

3000 عدد در ماه

برجسته کردن:

محموله های رولر متقاطع دقیق 115x240x28mm,قرار دادن روبات با دقت بالا,محموله های رولر CNC برای کاربردهای صنعتی

Robot joint bearing with high precision

CNC roller bearing for industrial applications

توضیح محصول

RU178X لگن رولر متقاطع دقیق 115x240x28mm برای CNC و ربات های مفصل

خلاصه ی محصول

درRU178X پرتوی رولر متقاطعیک راه حل با حلقه یکپارچه با سفتی بالا است که برای حرکت چرخش دقیق طراحی شده است. دارای یک پیکربندی سوراخ نصب مخصوص نوع "X" است.این لاجری اجازه می دهد تا به طور مستقیم به سطح نصب متصل شود.این استاندارد صنعت برای استفاده از دستگاه های چاپی است.جداول چرخشی CNCومفاصل رباتیک صنعتیکه نیاز به مقاومت زمان خم شدن بالا دارد.

ویژگی های کلیدی

نصب یکپارچه:طراحی بولت-ان نیاز به پوشش یا فلنج ها را از بین می برد.
دقت چرخش بالا:سطح دقت P2/P4 حداقل جریان و موقعیت پایدار را تضمین می کند.
بار دو طرفه:حمل محوري، محوري و محرک در يک واحد جمع و جور
سفتي فوق العاده:هندسه رولر متقاطع 3-4 برابر سفتی بالبر های سنتی را فراهم می کند.
پلگ و پلی:برای نصب سریع و یکپارچگی ساختاری بالا بهینه شده.

مشخصات فنی

مشخصات	داده ها (RU178X)
قطر داخلی (d)	115 میلی متر
قطر بیرونی (D)	۲۴۰ میلی متر
عرض (B)	28 میلی متر
درجه بندی بار پویا ( $$C$$ )	80.3 kN
درجه ی بار ثابت ( $$C_0$$ )	135 kN
نصب حلقه داخلی (PCD 139)	12-M8 حفره های استخراج شده
نصب حلقه بیرونی (PCD 217)	12-φ9 از طریق سوراخ (φ14 Counterbore)
جرم (وزن)	6.8 کیلوگرم
کلاس دقت	P5 / P4 / P2
مواد	فولاد کرومیوم با کربن بالا GCr15

درخواست ها

ربات های صنعتی ️ از مفاصل سنگین با چرخش دقیق پشتیبانی می کند.
سیستم های اتوماسیون و CNC ️ ثبات را تحت گشتاور بالا و بارهای پویا تضمین می کند.
پلتفرم های چرخشی دقیق ️ ایده آل برای تجهیزات موقعیت و شاخص سازی.
ماشین آلات سنگین مناسب برای کاربردهای صنعتی در مقیاس بزرگ

مدل	d	D	ب	C	همکار	کیلوگرم
RU28	10	52	8	2.91	2.43	0.12
RU42	20	70	12	7.35	8.35	0.29
-	25	80	12	8.61	10.6	0.4
RU66	35	95	15	17.5	22.3	0.66
RU85	55	120	15	20.3	29.5	1
RU124	80	165	22	33.1	50.9	2.6
RU124G	80	165	22	33.1	50.9	2.6
RU124X	80	165	22	33.1	50.9	2.6
RU148	90	210	25	49.1	76.8	4.9
RU148G	90	210	25	49.1	76.8	4.9
RU148X	90	210	25	49.1	76.8	4.9
RU178	115	240	28	80.3	135	6.8
RU178G	115	240	28	80.3	135	6.8
RU178X	115	240	28	80.3	135	6.8
RU228	160	295	35	104	173	11.4
RU228G	160	295	35	104	173	11.4
RU228X	160	295	35	104	173	11.4
RU297	210	380	40	156	281	21.3
RU297G	210	380	40	156	281	21.3
RU297X	210	380	40	156	281	21.3
RU445	350	540	45	222	473	35.4
RU445G	350	540	45	222	473	35.4
RU445X	350	540	45	222	473	35.4

چرا قرار است گيرگاه GQZ را انتخاب کنید؟

کیفیت صنعتی:برای محیط های پر بار و سخت طراحی شده است.
تحویل قابل اعتماد:تولید کارآمد و پشتیبانی لجستیکی جهانی
تخصص فنی:راهنمایی حرفه ای برای انتخاب و ادغام سیستم
سفارشی سازی در دسترس:راه حل های OEM / ODM متناسب با نیازهای پروژه شما.

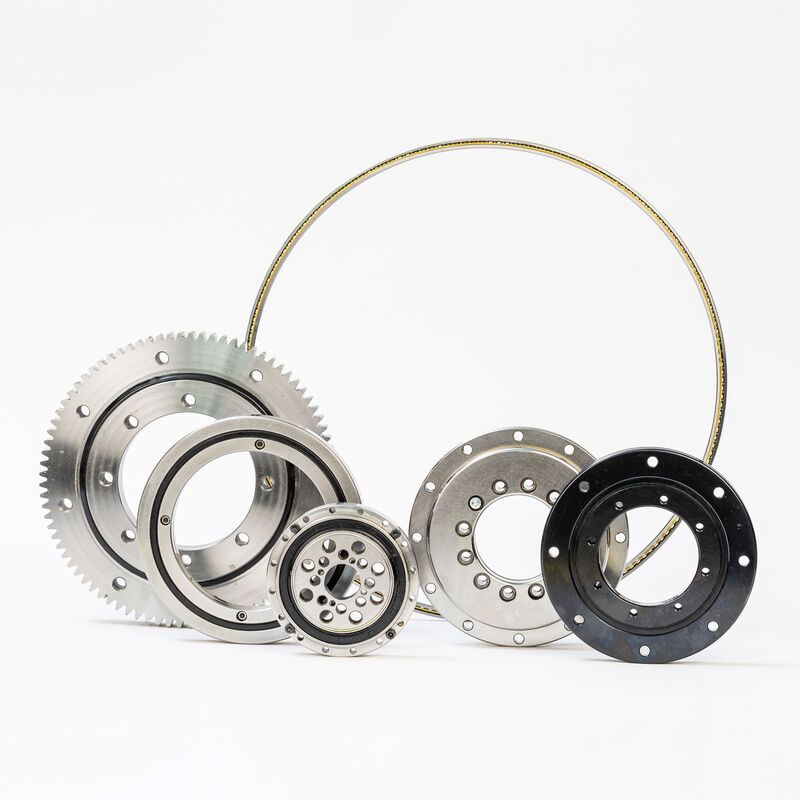

RU178X لگن رولر متقاطع دقیق 115x240x28mm برای CNC و ربات های مفصل 1

RU178X لگن رولر متقاطع دقیق 115x240x28mm برای CNC و ربات های مفصل 2

RU178X لگن رولر متقاطع دقیق 115x240x28mm برای CNC و ربات های مفصل 3

سوالات عمومی

1تفاوت بين RU178، RU178G و RU178X چيه؟

در حالی که ابعاد یکسان هستند، سوراخ های نصب متفاوت است:RU178Xویژگی های سوراخ های ضربه در حلقه داخلی (12-M8) ، باعث می شود که آسان تر است که مستقیما از سطح نصب در مقایسه با نسخه های سوراخ.

2اين لاکنگ ميتونه با لحظات خم شدن بالا کنار بياد؟

بله، مسیر 90 درجه V-groove به رولرها اجازه می دهد که با ثبات بسیار بیشتری نسبت به بالبر های استاندارد، لحظات پیچیدگی پیچیدگی را مدیریت کنند.

3شما فایل های CAD سه بعدی را برای ادغام ارائه می دهید؟

بله، GQZ فایل های STEP و IGES را برای RU178X فراهم می کند تا به مهندسان کمک کند تا به سرعت در طراحی مکانیکی خود یکپارچه شوند.

سیستم صنعتی خود را با RU178X ارتقا دهیدحامل حلقه رولر متقاطع.
امروز با ما تماس بگیریدبرای قیمت گذاری، سفارشی سازی، یا پشتیبانی فنی!
