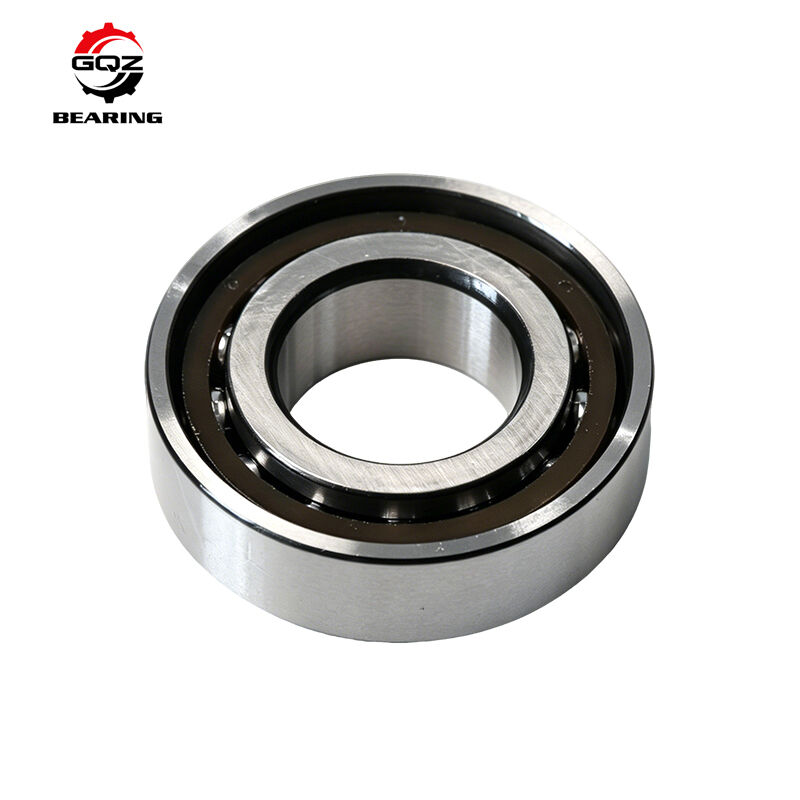

بلبرینگ تماس زاویه‌ای سرامیکی هیبریدی تک ردیفه GQZ S7204CD/HC، زاویه تماس ۱۵ درجه، نوع باز، ۲۰×۴۷×۱۴ میلی‌متر

S7204CD / HC یک لاغری توپ کنتاکت زاویه ای یک ردیف فوق العاده دقیق است.

• S: طراحی قابل تطابق جهانی
• سی دی: زاویه تماس 15°، هندسه داخلی D با ظرفیت بالا
• HC: ساخت ترکیبی، حلقه های داخلی و خارجی فولادی + عناصر چرخش سرامیکی نیترید سیلیکون با قابلیت عایق الکتریکی

ساختار باز از روان کردن روغن گردش پشتیبانی می کند. این حمل حمل شعاعی ترکیبی و بار محوری یک طرفه را تحمل می کند. یک بارگیری می تواند پشت به پشت (DB) ترتیب داده شود ،صورت به صورت (DF) یا در کنار هم (DT) برای تحمل بار محوری دو طرفه. توپ های سرامیکی باعث کاهش نیروی گریز از مرکز در سرعت چرخش بالا می شوند، فرسایش الکتریکی و دمای عملیاتی پایین را محدود می کنند. به طور گسترده ای در اسپندل های CNC با سرعت بالا مورد استفاده قرار می گیرند.موتورهای سرو با فرکانس تبدیل، پشتوانه های پیچ توپ و تجهیزات چرخشی با دقت بالا که در معرض آسیب جریان بیجا هستند.

عرض رسمی در عرض 24 ساعت پس از درخواست شما ارسال خواهد شد.

مدل

S7204CD/HC

ابعاد

d20 mm، D47 mm، B14 mm

ماین چیمفر

1 میلی متر

وزن خالص

حدود 0.092 کیلوگرم

ساختار

یک ردیف گوشه ای از لاغرهای توپ تماس

زاویه تماس

15°

مواد

حلقه داخلی / خارجی: فولاد حامل GCr15؛ عنصر رولینگ: توپ های سرامیکی Si3N4؛ قفس رزین فنولیک فرآوری شده

شکل ساختار

نوع باز بدون مهر و موم

بار دینامیکی پایه Cr

11900 N

بار پایه ای استاتیک C0r

5850 N

سرعت محدود کننده (تزریق روغن)

48000 دور در دقیقه

اطلاعات بیشتر

نقشه های ابعاد کامل و داده های بار در صورت درخواست در دسترس است.

1. HC هیبریدی سيرامک عناصر رولینگ به دست آوردن عملکرد عایق بندی، به طور موثر جلوگیری از تحمل خورشیدی سوراخ الکتریکی
2. 15° CD ساختار ظرفیت بالا عملکرد با سرعت بالا و ظرفیت حمل بار را متعادل می کند
3. S طراحی قابل تطبیق جهانی، انعطاف پذیر برای روش های مختلف نصب دو طرفه در محل
4. توپ های سرامیکی کم تراکم بار مرکزی را قطع می کنند، سرعت محدودی بالاتر را نسبت به محموله های فولادی به دست می آورند
5. طراحی باز، روانکاری روغن گردش مداوم را برای عملکرد دقیق بلند مدت با سرعت بالا سازگار می کند
6. قابل تنظیم: درجه دقت P4/P5، کلاس های پیش بارگیری متعدد، علامت گذاری لیزر OEM، روغن اختصاصی با سرعت بالا

• اسپندل های اصلی مرکز ماشینکاری عمودی و افقی با سرعت بالا
• موتورهای سرو فرکانس متغیر و گره های چرخش ژنراتور
• مجموعه های پایانی ثابت پیچ توپ دقیق
• ماشین آلات آسیاب سریع و واحدهای انتقال دقیق اتوماسیون
• تجهیزات چرخشی که در معرض خطر جریان الکتریکی و خوردگی الکتریکی هستند

25 سال توليد کننده محموله هاي حرفه اي، محصولات صادر شده در سراسر جهان.

بررسي سختي گردي و کيفيت سطحي گلوله هاي سراميكي

فوق العاده دقیق superfinishing raceway برای برآورده کردن الزامات دقیق بالا.

پشتیبانی فنی 24 ساعته برای طرح جفت بندی و انتخاب پیش بار

ذخيره هاي زيادي براي فروشنده هاي ماشين

ابعاد دقیق و عملکرد خدمات پایدار

بازرسی سختی حلقه خنک کننده و سخت کننده GCr15

مرتب سازی ابعاد توپ سرامیکی نیترید سیلیکون و تشخیص نقص های سطحی

تصفیه فوقانی دقیق برای سطوح مسیر

آزمایش زاویه تماس، فاصله داخلی و ارتعاش چرخش

اگر شما نیاز به S7204CD/HC هیبرید سرامیکی گوشه ای تماس لاجری:

برای دریافت کمک های زیر درخواست ارسال کنید:

• نقل قول سریع در عرض 24 ساعت
• مشاوره DB/DF در مورد راه حل های مجموعه تطبیقی
• درجه دقت اختیاری و انتخاب پیش بارگیری
• قیمت مستقیم کارخانه رقابتی
• براي اطلاعات کامل و پيشنهاد رسمي با تيم فروش ما تماس بگيريد
