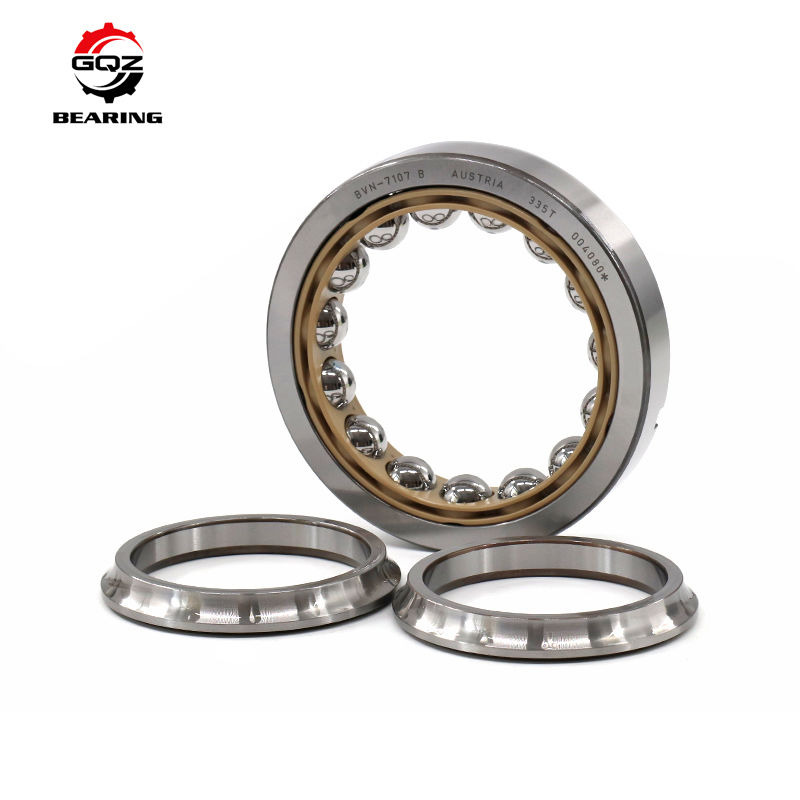

بلبرینگ تماس زاویه‌ای تک ردیفه مقطع نازک GQZ 71814، نوع باز، 70×90×13 میلی‌متر، بلبرینگ غلتشی دقیق

71814 (نامگذاری استاندارد 70014) متعلق به بلبرینگ تماس زاویه‌ای دیواره نازک سری 718 است.

طراحی ساختار باز، انواع موجود: 71814A (زاویه تماس 25 درجه)، 71814C (زاویه تماس 15 درجه).

این بلبرینگ بار شعاعی ترکیبی و بار محوری یک طرفه را تحمل می‌کند. مقطع فوق‌العاده نازک به شدت فضای نصب شعاعی را کاهش می‌دهد. به طور گسترده در جفت‌ها (آرایش DB / DF / DT) برای تحمل نیروی محوری دو طرفه استفاده می‌شود. ایده‌آل برای تجهیزات با دقت بالا با محدودیت‌های ابعادی سختگیرانه. کاربردهای رایج شامل میزهای دوار ماشین ابزار دقیق، تجهیزات تست، مفاصل رباتیک و اسپیندل‌های دقیق با سرعت بالا است.

پیش‌فاکتور رسمی ظرف 24 ساعت پس از استعلام شما ارسال خواهد شد.

مدل:

71814

ابعاد:

d70 میلی‌متر، D90 میلی‌متر، B13 میلی‌متر

حداقل پخ r:

0.6 میلی‌متر

وزن خالص:

تقریباً 0.18 کیلوگرم

ساختار:

بلبرینگ تماس زاویه‌ای دیواره نازک تک ردیفه

زاویه تماس:

C=15 درجه / A=25 درجه اختیاری

جنس:

فولاد بلبرینگ GCr15، قفس فولادی پرس شده (قفس برنجی اختیاری)

بار دینامیکی پایه Cr:

24500 نیوتن

بار استاتیکی پایه C0r:

29000 نیوتن

سرعت حدی (گریس):

6300 دور در دقیقه

نقشه‌های ابعادی کامل و داده‌های بار در صورت درخواست موجود است.

1. مقطع فوق‌العاده نازک، به طور موثر فضای نصب شعاعی را برای چیدمان ماشین‌آلات فشرده صرفه‌جویی می‌کند
2. زاویه‌های تماس 15 درجه / 25 درجه اختیاری برای تعادل عملکرد سرعت بالا و ظرفیت بار محوری
3. می‌تواند برای برآورده کردن نیازهای مختلف سختی و پیش‌بارگذاری به مجموعه‌های دوبلکس ترکیب شود
4. سنگ‌زنی دقیق، لرزش کم و دقت در حال اجرا پایدار را تضمین می‌کند
5. ابعاد متریک استاندارد ISO، کاملاً قابل تعویض با برندهای اصلی جهانی
6. قابل سفارشی‌سازی: درجه دقت P6/P5/P4، انواع قفس مختلف، علامت‌گذاری لیزری OEM، گریس سرعت بالا

• میزهای دوار ماشین ابزار دقیق و مجموعه‌های اسپیندل سبک
• تجهیزات خودکار، مکانیزم‌های دوار مفصل رباتیک
• ابزارهای تست نوری و تجهیزات موقعیت‌یابی دقیق
• ماشین‌آلات دوار سبک با سرعت بالا و فضای شعاعی محدود
• اتوماسیون بسته‌بندی و تجهیزات ایندکسینگ دوار دقیق

25 سال تولید کننده حرفه‌ای بلبرینگ، محصولات صادر شده به سراسر جهان.

فوق‌پردازش دقیق برای سطوح مسیر غلتش و ساچمه‌های فولادی.

بازرسی دقیق گروهی نویز، لرزش و لقی.

پشتیبانی فنی 24 ساعته برای جفت‌سازی بلبرینگ دوبلکس و انتخاب پیش‌بارگذاری.

موجودی کافی برای توزیع کنندگان ماشین‌آلات.

ابعاد دقیق و عملکرد پایدار.

بازرسی سختی کوئنچ و تمپر مواد خام GCr15

فوق‌پردازش دقیق برای مسیرهای غلتش داخلی و خارجی

آزمایش زاویه تماس، لقی داخلی و لرزش دورانی

بازرسی تلرانس ابعادی و زبری سطح

اگر به بلبرینگ تماس زاویه‌ای 71814 نیاز دارید:

برای دریافت پشتیبانی‌های زیر، استعلام ارسال کنید:

• پیش‌فاکتور سریع ظرف 24 ساعت
• مشاوره انواع 71814C / 71814A
• راه حل بلبرینگ با درجه دقت و تطابق دوبلکس
• قیمت مستقیم کارخانه رقابتی
• برای دریافت دیتاشیت کامل و پیشنهاد رسمی با تیم فروش ما تماس بگیرید.

سوال 1: مدل معادل

71814 = علامت‌گذاری ساده شده؛ نامگذاری استاندارد کامل 70014.

سوال 2: ابعاد اصلی 71814؟

بلبرینگ تماس زاویه‌ای دیواره نازک 70×90×13 میلی‌متر.

سوال 3: یادآوری نصب

بلبرینگ تکی فقط بار محوری یک طرفه را تحمل می‌کند؛ از مجموعه‌های تطبیق یافته برای نیروی فشاری دو طرفه استفاده کنید.
