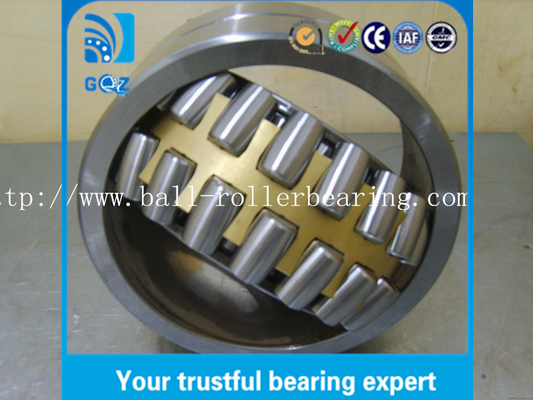

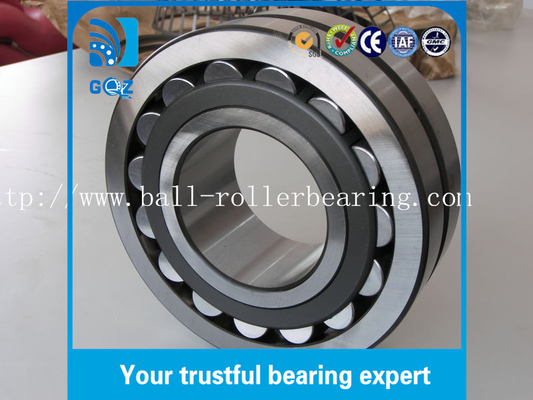

لاغرهای رول های خود تراز کننده شامل یک حلقه ی داخلی با دو مسیر منحنی که به زاویه ی محور لاغری شیب دار هستند، یک حلقه ی بیرونی با یک مسیر منحنی مشترک، رول های کروی، قفس ها ودر برخی از طرح ها، همچنین حلقه های راهنمای داخلی یا حلقه های مرکزی.
اکثر نردبان های کروی با دو ردیف نردبان طراحی شده اند، که به آنها اجازه می دهد بارهای رادیال بسیار سنگین و بارهای محوری سنگین را تحمل کنند. همچنین طرح هایی با یک ردیف نردبان وجود دارد،مناسب برای بارهای شعاعی کمتر و عملا هیچ بار محوریاین نیز به عنوان "برل رول لرینگ" یا "Tonnenlager" نامیده می شود و به طور معمول در سری 202 و 203 موجود است.
طراحی داخلی لاجری توسط ISO استاندارد نشده است، بنابراین بین تولید کنندگان مختلف و سری های مختلف متفاوت است. برخی از ویژگی هایی که ممکن است در لاجری های مختلف وجود داشته باشد عبارتند از:
> ویژگی های روان کننده در حلقه داخلی یا خارجی
>فلانج مرکزی
> حلقه راهنما یا حلقه مرکزی
>پوشک های یکپارچه
> قفس
ابعاد بیرونی نردبان های کروی توسط ISO در استاندارد ISO 15 استاندارد شده اند:1998برخی از مجموعه های رایج از نردبان های کروی عبارتند از:
دسته 213 لوله های خود تراز کننده
222 سری لوله های خود تراز کننده
223 سری لوله های خود تراز کننده
دسته 230 لوله های خود تراز کننده
دسته 231 لوله های خود تراز کننده
232 سری لوله های خود تراز کننده
دسته 238 لوله های خود تراز کننده
دسته 239 لوله های خود تراز کننده
مدل 240 لوله های خود تراز کننده
241 سری لوله های خود تراز کننده
248 سری لوله های خود تراز کننده
مدل 249 لوله های خود تراز کننده
|
شماره ی حامل
|
ابعاد مرزی ((ملی متر))
|
رتبه بندی بار پایه ((kN)
|
سرعت های محدود ((rpm)
|
جرم ((کیلوگرم)
|
|
IKG
|
d
|
D
|
ب
|
دقیقه
|
Cr
|
کلر
|
روغن
|
روغن
|
(تقریباً)
|
|
22205
|
25
|
52
|
18
|
1
|
36.5
|
36
|
6,500
|
10,000
|
0.186
|
|
22206
|
30
|
62
|
20
|
1
|
49
|
49
|
5,700
|
8,800
|
0.287
|
|
22207
|
35
|
72
|
23
|
1.1
|
69.5
|
71
|
4,900
|
7,500
|
0.446
|
|
22208
|
40
|
80
|
23
|
1.1
|
79
|
88.5
|
4,300
|
6,600
|
0.526
|
|
22209
|
45
|
85
|
23
|
1.1
|
82.5
|
95
|
3,800
|
5,900
|
0.584
|
|
22210
|
50
|
90
|
23
|
1.1
|
86
|
102
|
3,500
|
5,300
|
0.63
|
|
22211
|
55
|
100
|
25
|
1.5
|
118
|
144
|
3,200
|
4,900
|
0.808
|
|
22212
|
60
|
110
|
28
|
1.5
|
115
|
147
|
2,900
|
4,500
|
1.15
|
|
22213
|
65
|
120
|
31
|
1.5
|
143
|
179
|
2,700
|
4,200
|
1.5
|
|
22214
|
70
|
125
|
31
|
1.5
|
154
|
201
|
2,500
|
3,900
|
1.55
|
|
22215
|
75
|
130
|
31
|
1.5
|
166
|
223
|
2,300
|
3,600
|
1.65
|
|
22216
|
80
|
140
|
33
|
2
|
213
|
277
|
2,200
|
3,400
|
1.99
|
|
22217
|
85
|
150
|
36
|
2
|
251
|
320
|
2,100
|
3,200
|
2.49
|
|
22218
|
90
|
160
|
40
|
2
|
292
|
385
|
1,900
|
3,000
|
3.24
|
|
22219
|
95
|
170
|
43
|
2.1
|
294
|
390
|
1,800
|
2,800
|
4.1
|
|
22220
|
100
|
180
|
46
|
2.1
|
315
|
415
|
1,700
|
2,700
|
4.95
|
|
22222
|
110
|
200
|
53
|
2.1
|
410
|
570
|
1,600
|
2,400
|
7.2
|
|
22224
|
120
|
215
|
58
|
2.1
|
485
|
700
|
1,400
|
2,200
|
9.1
|
|
22226
|
130
|
230
|
64
|
3
|
570
|
790
|
1,300
|
2,000
|
11.2
|
|
22228
|
140
|
250
|
68
|
3
|
685
|
975
|
1,200
|
1,900
|
14
|
|
22230
|
150
|
270
|
73
|
3
|
775
|
1,160
|
1,100
|
1,700
|
18.1
|
|
22232
|
160
|
290
|
80
|
3
|
870
|
1,290
|
1,000
|
1,600
|
22.7
|
|
22234
|
170
|
310
|
86
|
4
|
1,000
|
1,520
|
980
|
1,500
|
28
|
|
22236
|
180
|
320
|
86
|
4
|
1,040
|
1,610
|
920
|
1,400
|
29.3
|
|
22238
|
190
|
340
|
92
|
4
|
1,160
|
1,810
|
860
|
1,300
|
36.6
|
|
22240
|
200
|
360
|
98
|
4
|
1,310
|
2,010
|
820
|
1,300
|
44
|
|
22244
|
220
|
400
|
108
|
4
|
1,580
|
2,460
|
730
|
1,100
|
60.4
|
|
22248
|
240
|
440
|
120
|
4
|
1,940
|
3,100
|
660
|
1,000
|
81.7
|
|
22252
|
260
|
480
|
130
|
5
|
2,230
|
3,600
|
610
|
930
|
106
|
|
22256
|
280
|
500
|
130
|
5
|
2,310
|
3,800
|
560
|
860
|
112
|
|
22260
|
300
|
540
|
140
|
5
|
2,670
|
4,350
|
510
|
790
|
141
|
نردبان های کروی از IKG، که شامل طیف گسترده ای از انواع E، انواع CCW33، انواع CAW33 است. و سوراخ ها معمولاً در سوراخ های استوانه ای و سوراخ های تیره (K) ، K (K) ، K (K) ، K (K) ، K (K) ، K (K) ، K (K) ، K (K) ، K (K) ، K (K) ، K (K) ، K (K) ، K (K) ، K (K).معمولاً در C3.
استفاده از لوله های خود تراز کننده:
> جعبه گیربکس
> توربین بادی
> ماشین ریختن مستمر
> دستکاری مواد
> پمپ
> فن های مکانیکی
> تجهیزات معدن و ساختمانی
> تجهیزات پردازش سلول و کاغذ
> پیشبرد دریایی و حفاری دریایی
> خودرو خارج از جاده
.... ....
مواد خود تراز کننده
در واقع، چندین طرح رایج از خود تراز کننده نردبان وجود دارد، هر یک از آنها ارائه می دهد مبادلات مختلف. آنها می توانند از بسیاری از مواد مختلف ساخته شده، از جمله: فولاد ضد زنگفولاد کرومی، و سرامیک (نیترید سیلیکون (Si3N4)). یک لگن توپ هیبریدی یک لگن با توپ های سرامیکی و نژاد های فلزی است.ما به شما ماده اي را براي خود تراز کننده رولر 22205 CAW33C3 نشان مي دهيم.
GCr15: مواد پایه برای قرار دادن حلقه های داخلی، بیرونی و بدن رول
فولاد حامل کرم کربن بالا (GCr15) ماده استاندارد برای حلقه های حامل و عناصر رولینگ است، همچنین فولاد کربن و فولاد ضد زنگ بر اساس درخواست استفاده می شود.ترکیب شیمیایی Gcr15 در جدول زیر ذکر شده است..
PS: انتخاب مواد عمدتاً بر اساس حجم و روش تولید انجام می شود. برای لوله های حجم بزرگ، قفس ها اغلب از ورق فلزی چاپ شده یا پلی آمید تزریقی هستند.در حالی که تولید کنندگان حجم کم یا سری حجم کم اغلب قفس های مس یا فولاد ماشین آلات را دارندبرای برخی از کاربردهای خاص، مواد ویژه ای برای پوشش (به عنوان مثال PTFE پوشانده شده به صورت استوانه ای برای کاربرد لرزش) مورد استفاده قرار می گیرد.
ترکیب شیمیایی فولاد لاجری:
جدول متقابل برای ماده Gcr15 در کشورهای مختلف:
مواد قفس:
قفس ها به طور معمول برای قفل کردن رول ها در نردبان رول خود را به هم متصل می کنند. در انواع دیگر ساخت و ساز آنها ممکن است تعداد رول ها را بسته به شکل قفس خاص کاهش دهند.و در نتیجه ظرفیت بار را کاهش می دهدبدون قفس، موقعیت لمسی با کشش دو سطح کج بر روی یکدیگر پایدار می شود.با یک قفس موقعیت لمسی با یک حرکت یک سطح کج در یک سطح خمیده متناسب استقرار می یابداسکناس های رولر قفس شده توسط جان هریسون در اواسط قرن هجدهم به عنوان بخشی از کار خود در مورد کرونوگراف اختراع شد.در زمان کمبود فولاد در زمان جنگ بیشتر از لوله های قفس استفاده می شد برای لوله های چرخ دوچرخه با فنجان های قابل تعویض.
* قفس فولادی
به طور کلی، قفس های HF یا CRC قفس های نوار فولادی فشار داده شده و قفس های فولادی فشار داده شده هستند.
| درجه فولاد |
ترکیب شیمیایی (٪) |
JISG 3141
SPCC |
C |
آره |
م |
P |
S |
نه |
Cr |
| <0.12 |
- |
<0.5 |
<0.04 |
<0.045 |
- |
- |
* قفس مسي
به دلیل ویژگی های شیمیایی آن، به طور عمده برای حامل کوچک و متوسط استفاده می شود و برخی از محیط کار با دمای نسبتا بالا.
* قفس نایلونی
مشابه قفس مس، ویژگی شیمیایی قفس نایلون، عمدتا برای دمای محیط کار از -40 تا + 125 درجه استفاده می شود.پست محبوب ماتريال PA66 است و خریدار می تواند انتخاب تقویت فیبر شیشه ای اضافه شده، برای افزایش قدرت و انعطاف پذیری.
در مقایسه با قفس فولادی و مساوی، آن را به دقت بهتر، و سبک در وزن، که در
تقاضا مدرن برای روشنایی برای اتومبیل اتومبیل.
محافظ گرد و غبار و حلقه مهر و موم
* پوشش گرد و غبار
SPCC مواد اصلی برای سپر است و فولاد کربن و فولاد ضد زنگ مانند AISI-300 می تواند بر اساس درخواست استفاده شود.
* حلقه مهر
NBR ماده ای استانداردی است که ما استفاده می کنیم، در حالی که مهر و موم های فلوروکابون، سیلیکون و تفلون معمولا برای دمای بالا مشخص می شوند.
| مواد آهن |
نام ASTM D1418 |
محدوده دما |
سختی |
ویژگی ها |
محدودیت |
| (ساحل A) |
| لاستیک نیتریل بوتادین |
NBR |
-40°C~120°C |
40-90 |
فشرده سازی کم |
برای شرایط دمای بالا مناسب نیست.
عدم قرار گرفتن در معرض نور خورشید و خوردگی مواد شیمیایی |
| انعطاف پذیری بالا |
| مقاومت در برابر خوردگی بالا |
| مقاومت روغن برتر |
| لاستیک سیلیکونی |
MQ/PMQ
VMQ/PVMP |
-۷۰°C~200°C |
25-80 |
مقاومت در برابر دمای بالا |
عملکرد ضعیف در برابر سایش سطح و مقاومت در برابر ترک، مقاومت بیشتر در برابر لباس |
| مقاومت خشکی |
| مقاومت در برابر نور خورشید |
| مقاومت در برابر اوزون |
هیدروژن شده
(گام نیترل بوتادین) |
HNBR/NEM |
-35°C~ 65°C |
50-90 |
مقاومت گرما
انعطاف پذیری بالا
مقاومت شیمیایی |
برای شرایط دمای بالا مناسب نیست و باید از قرار گرفتن در معرض نور خورشید و خوردگی مواد شیمیایی اجتناب کند. |
| لاستیک فلور |
FKM/FPM |
-28°C~200°C |
50 تا 95 |
مقاومت در برابر دمای بالا
مقاومت شیمیایی قابل توجهی
مقاومت در برابر خوردگی محصولات نفتی |
برای شرایط کار با دمای پایین مناسب نیست. |
| لاستیک ACM |
لاستیک ACM |
-۱۸°C~ 175°C |
40-90 |
مقاومت بیشتر در برابر روغن داغ |
عملکرد ضد آب ضعیف |
| نور خورشید و اوزون |
برای شرایط کار در دمای بسیار پایین مناسب نیست |
| مقاومت بیشتر در برابر ترک |
|
|
هشدار: فلور رباب در شرایط کار عادی کمتر از 200 امن و بی ضرر است°C، اما اگر دمای بالاتر از دمای نهایی 300 از دود خارج می شود°Cکه معادل شعله برای برش لوله های فولادی است. تنفس دود برای بدن انسان از جمله چشم مضر است. علاوه بر این، دود باید از تماس با پوست اجتناب شود.
|
