C 6913 V CARB داربست های تولیدی استوانه ای طناب دار کامل 65x90x45mm

1. نمای کلی محصول

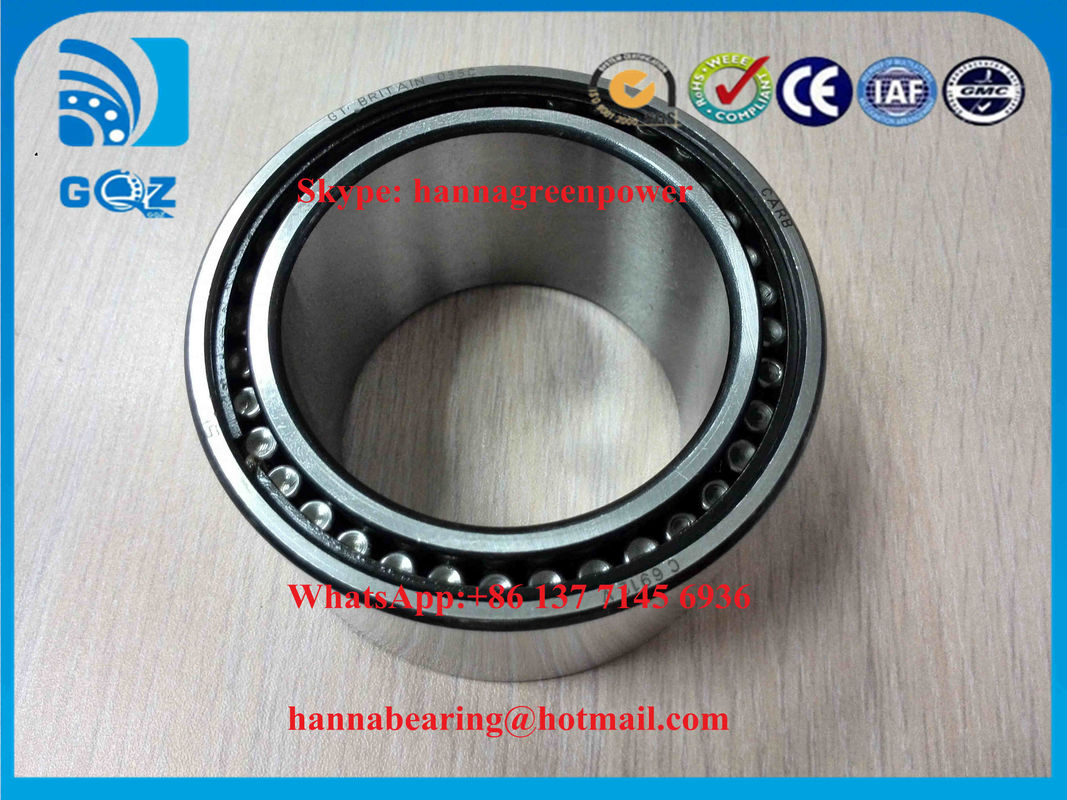

C6913V یک بلبرینگ غلتکی استوانه‌ای خود تراز شونده کامل از نوع CARB است که به عنوان بلبرینگ غلتکی حلقه‌ای نیز شناخته می‌شود. پسوند V نشان‌دهنده ساختار غلتکی کامل بدون قفس است. ابعاد استاندارد متریک: قطر داخلی d=65 میلی‌متر، قطر خارجی D=90 میلی‌متر، عرض کلی B=55 میلی‌متر.
این بلبرینگ از طراحی انحصاری غلتک منحنی به علاوه شیار خود تراز شونده قوسی متقارن استفاده می‌کند که می‌تواند همزمان تغییر شکل خمشی شفت، افست موازی مونتاژ و انبساط حرارتی محوری را جبران کند. این امر به طور موثری تنش لبه غلتک، نویز غیرعادی و گیرپاژ زودرس ناشی از خطاهای نصب و نوسانات دما را از بین می‌برد. چیدمان غلتکی کامل، تعداد عناصر غلتشی را در داخل بلبرینگ به حداکثر می‌رساند و ظرفیت بار شعاعی بسیار قوی‌تری نسبت به بلبرینگ‌های غلتکی استوانه‌ای با قفس ارائه می‌دهد و برای شرایط کاری مداوم با بار سنگین و سرعت پایین کاملاً مناسب است.
حلقه داخلی، حلقه خارجی و غلتک‌های استوانه‌ای همگی از فولاد بلبرینگ GCr15 کاملاً کوئنچ شده با شیار منحنی با سنگ‌زنی آینه‌ای فوق دقیق ساخته شده‌اند که دارای عملکرد غلتشی پایدار و مقاومت در برابر سایش برجسته است. به طور گسترده در غلتک‌های اصلی دستگاه چاپ، غلتک‌های نوار نقاله مواد فله سنگین، غلتک‌های کلندر کاغذسازی، تجهیزات کلندرینگ سنگین نساجی، ماشین‌آلات بالابر سبک و ماشین‌آلات انتقال سنگین ساختمانی کاربرد دارد.

2. مشخصات فنی

مدل: C6913V
ابعاد مرزی: d=65 میلی‌متر، D=90 میلی‌متر، B=55 میلی‌متر
حداقل شعاع گوشه r1=r2=1.1 میلی‌متر
ساختار: بلبرینگ غلتکی استوانه‌ای خود تراز شونده کامل CARB، طراحی غلتکی کامل بدون قفس
مواد خام: فولاد بلبرینگ کروم کربن بالا GCr15 برای تمام اجزای غلتشی
بار شعاعی دینامیکی پایه Cr: 248kN
بار شعاعی استاتیکی پایه C0r: 375kN
بار حد خستگی Pu: 40.2kN
سرعت چرخش محدود گریس: 1650 دور در دقیقه
وزن خالص تک قطعه: 1.38 کیلوگرم
مرجع شانه نصب: da min=69.6 میلی‌متر، da max=73 میلی‌متر، Da max=85.4 میلی‌متر
محدوده دمای عملیاتی: -30 درجه سانتی‌گراد ~ 120 درجه سانتی‌گراد
گریس از پیش پر شده سفارشی با دمای بالا/پایین، نقشه‌های نصب کامل و گزارش‌های تست دوام بار سنگین طولانی مدت در صورت درخواست مشتری موجود است.

3. مزایای کلیدی

1. مکانیزم خود تراز شونده غلتک منحنی منحصر به فرد CARB، جبران سه بعدی انحراف شفت، افست مونتاژ و کشیدگی حرارتی محوری، جلوگیری از سایش لبه موضعی و گیرپاژ غلتک.
2. ساختار غلتکی کامل بدون قفس، حداکثر تعداد غلتک‌ها را در حفره بلبرینگ پر می‌کند، سختی شعاعی فوق‌العاده بالا و ظرفیت تحمل بار سنگین، ایده‌آل برای تجهیزات در حال کار تحت بار سنگین پایدار طولانی مدت.
3. تمام قطعات غلتشی از فرآیند کوئنچینگ یکپارچه و سنگ‌زنی آینه‌ای فوق‌العاده استفاده می‌کنند، سختی سطح بالا، حفظ دقت پایدار در طول چرخش طولانی مدت با سرعت پایین و بار سنگین، عمر مفید را به طور قابل توجهی افزایش می‌دهد.
4. شیار داخلی و خارجی قوسی متقارن، تنش تماسی توزیع شده یکنواخت بر روی هر غلتک، چرخش پایدار و روان با نویز کم حتی با عدم تطابق جزئی مونتاژ.
5. طراحی بلبرینگ فشرده و یکپارچه گسترده، یک بلبرینگ جایگزین مجموعه‌های بلبرینگ غلتکی استوانه‌ای + کروی می‌شود، ساختار شفت را ساده کرده و هزینه مونتاژ تجهیزات را کاهش می‌دهد.
6. حفره ذخیره گریس داخلی بزرگ، گریس روان کننده کافی را برای افزایش چرخه نگهداری سوخت‌گیری ذخیره می‌کند، مناسب برای محیط‌های کارگاهی صنعتی با نگهداری کم.
7. ابعاد نصب جهانی متریک استاندارد، کاملاً قابل تعویض با بلبرینگ‌های سری CARB استاندارد بین‌المللی، بدون نیاز به اصلاح شفت‌ها و محفظه‌ها.
8. خدمات سفارشی جامع: مواد ضد زنگ فولاد ضد زنگ، علامت‌گذاری لیزری OEM بر روی حلقه خارجی، بسته‌بندی ضد زنگ کارتن صادراتی خنثی، پر کردن گریس ویژه برای شرایط دمایی شدید.

4. سناریوهای کاربرد

بلبرینگ خود تراز شونده غلتکی کامل CARB مدل C6913V قطعه یدکی انتقال جبران انحراف بار سنگین برای ماشین‌آلات سنگین صنعتی است:

• غلتک فشار اصلی دستگاه چاپ بزرگ، مجموعه‌های بلبرینگ پشتیبان غلتک کشش تغذیه کاغذ سنگین
• غلتک محرک نوار نقاله مواد فله سنگین، موقعیت‌های پشتیبانی دوار غلتک حمل و نقل کوره غلتکی
• غلتک کلندر ماشین‌آلات کاغذسازی، ساختارهای انتقال دوار بار سنگین پرس کاغذ مرطوب
• کلندر پارچه سنگین نساجی، بلبرینگ‌های غلتکی انتقال بزرگ خط تولید غیر بافته شده
• ماشین‌آلات بالابر سبک، مجموعه‌های محرک غلتکی سنگین ساختمانی کوچک

بلبرینگ غلتکی خود تراز شونده سری CARB با سوراخ 65 میلی‌متر قابل تعویض در بازار پس از فروش
راه حل مقرون به صرفه بلبرینگ بار شعاعی سنگین با جبران عدم تطابق چند جهته برای خرید عمده تجهیزات چاپ OEM، کاغذسازی، نساجی و نوار نقاله سنگین.

5. چرا بلبرینگ GQZ را انتخاب کنید

• 25 سال تجربه تولید حرفه‌ای بلبرینگ‌های غلتکی حلقه‌ای خود تراز شونده کامل CARB از جمله C6913V
• C6913V کاملاً از نظر ابعادی با بلبرینگ‌های CARB استاندارد جهانی قابل تعویض است، محدوده خود جبرانی، رتبه بار و استانداردهای تلرانس مونتاژ سازگار است.
• خدمات سفارشی سازی کامل OEM و ODM پشتیبانی از مواد ضد خوردگی فولاد ضد زنگ، پر کردن گریس دمای بالا/پایین ویژه و علامت گذاری سطح سفارشی.
• جریان بازرسی کامل قبل از تحویل: تست سختی مواد خام GCr15، غربالگری مرتب‌سازی ابعادی غلتک، تست پیری چرخش بار سنگین طولانی مدت، تست سایش خستگی جبران عدم تطابق مکرر.
• تیم مهندسی حرفه‌ای بلبرینگ CARB، تطابق انحراف شفت یک به یک، انتخاب روان کننده و راهنمایی فنی نصب را در عرض 24 ساعت کاری ارائه می‌دهد.
• کارگاه تولید انبوه پایدار با قیمت عمده فروشی کارخانه رقابتی برای تولیدکنندگان طولانی مدت ماشین‌آلات چاپ، کاغذسازی، نساجی و نوار نقاله سنگین.

ما در ساختار خود جبرانی غلتک منحنی CARB، چیدمان بار سنگین غلتکی کامل، طراحی نصب فشرده جهانی و همکاری طولانی مدت برد-برد با خریداران قطعات یدکی انتقال سنگین صنعتی جهانی تخصص داریم.

6. کنترل کیفیت

• بازرسی ترکیب شیمیایی و سختی مواد خام برای حلقه‌های داخلی، حلقه‌های خارجی و غلتک‌های خام فولاد بلبرینگ GCr15
• فرآیند آهنگری دقیق، کوئنچینگ و تمپرینگ، سنگ‌زنی نهایی شیار منحنی فوق آینه‌ای برای حلقه‌های بلبرینگ
• خط تولید کوئنچینگ دمای بالا، فوق‌العاده‌سازی و مرتب‌سازی خودکار ابعادی غلتک استوانه‌ای
• فرآیند مونتاژ غلتکی کامل بدون قفس، کنترل دقیق فاصله غلتک داخلی و پیش بار مونتاژ
• تست عملکرد طبقه‌بندی شده هدفمند: تست پیری بار شعاعی سنگین طولانی مدت C6913V، تست خستگی جبران عدم تطابق مکرر، تشخیص سایش تغییر شکل انبساط حرارتی
• بررسی مجدد تلرانس ابعادی کامل و نقص سطح قبل از پوشش روغن ضد زنگ و بسته‌بندی کارتن صادراتی

هر دسته تولید بلبرینگ‌های C6913V تحت تست چرخش بار سنگین نمونه‌گیری کامل قرار می‌گیرد تا از عملکرد پایدار پشتیبانی بار سنگین خود تراز شونده طولانی مدت در تجهیزات صنعتی چاپ، کاغذسازی، نساجی و نوار نقاله سنگین اطمینان حاصل شود.

7. اکنون قیمت بگیرید

اگر به بلبرینگ‌های غلتکی استوانه‌ای کامل خود تراز شونده CARB مدل C6913V برای نگهداری و تطابق عمده OEM ماشین‌آلات چاپ، کلندرهای کاغذسازی، ماشین‌آلات سنگین نساجی و تجهیزات نوار نقاله سنگین نیاز دارید، درخواست خرید خود را مستقیماً ارسال کنید.
پس از ارسال درخواست، خدمات پشتیبانی حرفه‌ای کامل را دریافت خواهید کرد:

• پاسخ سریع به قیمت رسمی کارخانه در عرض 24 ساعت
• راهنمایی فنی مهندسان حرفه‌ای بلبرینگ سری CARB برای تطابق عدم تطابق یک به یک، انتخاب درجه گریس و نصب شفت و محفظه
• راه حل‌های عملکرد بلبرینگ سفارشی شامل گریس مقاوم در برابر دمای بالا و گزینه‌های ارتقاء فولاد ضد زنگ
• قیمت عمده فروشی کارخانه مستقیم رقابتی برای سفارشات قطعات یدکی با حجم بالا

مقدار خرید مورد نیاز، شرایط بار سنگین تجهیزات و محیط دمای عملیاتی خود را برای دریافت سند قیمت رسمی مهر و موم شده دقیق ارائه دهید.

8. سوالات متداول

Q1: پسوند V در C6913V به چه معناست؟
A1: V به معنای ساختار غلتکی کامل بدون قفس است که تعداد غلتک‌ها را به حداکثر می‌رساند تا ظرفیت تحمل بار شعاعی فوق سنگین را به دست آورد.
Q2: بلبرینگ CARB چه مزیت کلیدی نسبت به بلبرینگ‌های غلتکی استوانه‌ای معمولی دارد؟
A2: ساختار خود تراز شونده غلتک منحنی منحصر به فرد می‌تواند همزمان خم شدن شفت، افست موازی و انبساط حرارتی را جبران کند و از سایش فشار لبه و گیرپاژ بلبرینگ جلوگیری کند.
Q3: C6913V به چه تجهیزاتی به طور گسترده کاربرد دارد؟
A3: عمدتاً با غلتک‌های دستگاه چاپ، غلتک‌های کلندر کاغذسازی، کلندرهای سنگین نساجی و اجزای انتقال غلتکی نوار نقاله صنعتی سنگین مطابقت دارد.
