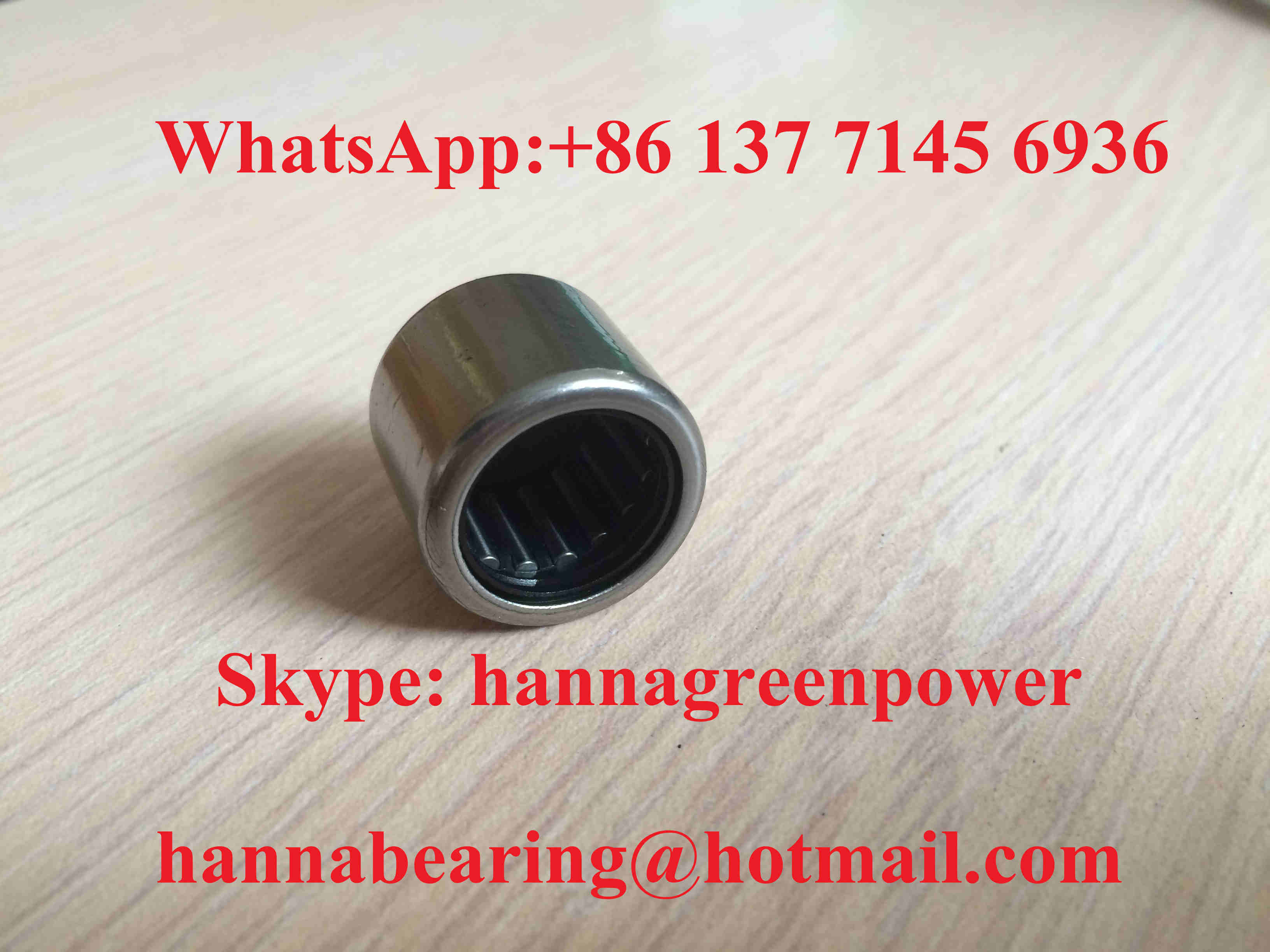

BK1516 BK1516-RS BK152116 بیلر رول سوزن با قفس PA66 15x21x16mm

1. نمای کلی محصول

BK1516، BK1516-RS و BK152116 بلبرینگ غلتکی سوزنی با فنجان کشیده بسته تک ردیفه متریک بدون حلقه داخلی، اندازه هسته یکپارچه Fw=15 میلی‌متر قطر داخلی مجموعه غلتکی، قطر خارجی D=21 میلی‌متر، عرض کل C=16 میلی‌متر، که با ساختار آب‌بندی و چیدمان غلتکی متمایز می‌شوند. سری BK از یک فنجان خارجی فولادی مهر و موم شده یکپارچه با درپوش انتهایی بسته یکپارچه استفاده می‌کند که محدودیت محوری خودکار را در داخل محفظه‌های سوراخ کور تحقق می‌بخشد و حلقه‌های فنری اضافی، شانه‌های شفت و پوشش‌های انتهایی را حذف می‌کند تا فرآیند مونتاژ را ساده کند.

• BK1516: نوع باز استاندارد با عرض 16 میلی‌متر بدون مهر و موم لاستیکی، اتلاف حرارت عالی برای محیط‌های کارگاهی داخلی تمیز و خشک؛
• BK1516-RS: مهر و موم لاستیکی تماسی RS NBR تک لبه با عرض 16 میلی‌متر در سمت باز، گرد و غبار ریز، مایع برش و رطوبت سبک را برای صحنه‌های تولید کمی آلوده مسدود می‌کند؛
• BK152116: چیدمان سوزنی متراکم ضخیم شده کامل 16 میلی‌متری بدون شکاف باز، سطح تماس بزرگتر برای ارتقاء ظرفیت بار شعاعی پویا و ایستا برای شرایط کاری بار ضربه‌ای سنگین.

مجهز به قفس فولادی مهر و موم شده برای جدا کردن غلتک‌های سوزنی متراکم به طور مساوی، تحقق ظرفیت باربری شعاعی فوق‌العاده بالا در مقطع شعاعی فوق‌العاده باریک. سطح شفت نصب مطابق باید سخت شده و آینه‌ای فوق‌پردازش شود تا به عنوان مسیر غلتکی داخلی عمل کند. این سری فقط بار شعاعی خالص را تحمل می‌کند، که به طور گسترده در گیربکس‌های مینیاتوری، ابزارهای برقی دستی، غلتک‌های کشش نساجی، اجزای لغزنده کور اتوماسیون و شیرهای هیدرولیک کوچک و مجموعه‌های موقعیت‌یابی انتهای شفت ماشین‌آلات کشاورزی سبک با محدودیت فضای شعاعی سختگیرانه کاربرد دارد.

دریافت قیمت در عرض 24 ساعت برای پروژه شما

2. مشخصات فنی

پارامترهای پایه استاندارد یکپارچه

Fw (قطر داخلی مجموعه سوزنی): 15 میلی‌متر
قطر خارجی D: 21 میلی‌متر
عرض کلی C: 16 میلی‌متر
ساختار: بلبرینگ غلتکی سوزنی با فنجان کشیده بسته تک ردیفه، بدون حلقه داخلی، نگهدارنده غلتکی فولادی مهر و موم شده
جنس: فنجان کشیده و غلتک‌های سوزنی فولاد بلبرینگ کروم کربن بالا GCr15
لقی شعاعی استاندارد: لقی نرمال CN
سرعت چرخش محدود کننده گریس مرجع: 14500 دور در دقیقه
سرعت چرخش محدود کننده روانکاری روغن: 18200 دور در دقیقه
سختی شفت مطابق مورد نیاز: HRC60-64 با فوق‌پردازش آینه‌ای
حداقل پخ r: 0.6 میلی‌متر

BK1516

آب‌بندی: درپوش انتهایی بسته تک، انتهای باز مقابل بدون مهر و موم
بار پویا Cr: 11200 نیوتن
بار ایستا Cor: 14600 نیوتن
حد بار خستگی Pu: 1980 نیوتن
وزن خالص: 0.0132 کیلوگرم

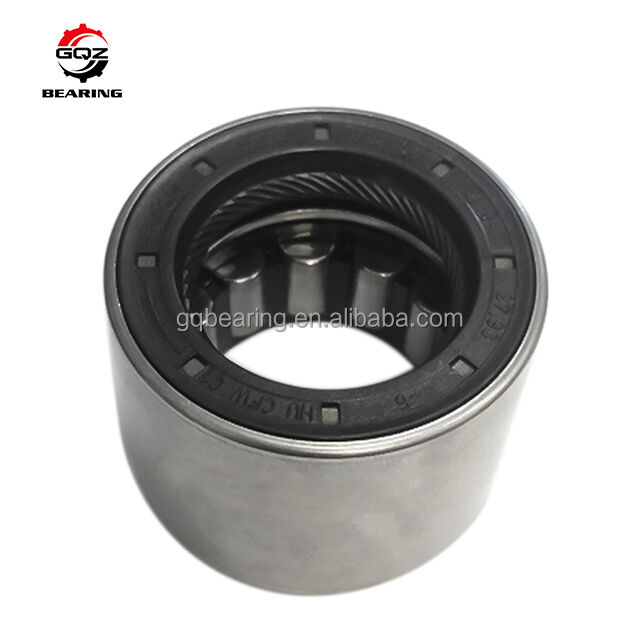

BK1516-RS

آب‌بندی: درپوش انتهایی بسته + مهر و موم لاستیکی تماسی RS تک در سمت باز
بار پویا Cr: 10850 نیوتن
بار ایستا Cor: 14150 نیوتن
حد بار خستگی Pu: 1920 نیوتن
وزن خالص: 0.0137 کیلوگرم

BK152116

آب‌بندی: ساختار فنجان بسته غلتکی ضخیم شده کاملاً محصور بدون پورت باز
بار پویا Cr: 12900 نیوتن
بار ایستا Cor: 16700 نیوتن
حد بار خستگی Pu: 2240 نیوتن
وزن خالص: 0.0143 کیلوگرم
نقشه‌های ابعادی کامل و داده‌های بار فنی کامل سه مدل در صورت درخواست مشتری موجود است.

3. مزایای کلیدی

1. طراحی خود موقعیت‌یاب درپوش انتهایی بسته یکپارچه، که مستقیماً در محفظه سوراخ کور بدون لوازم جانبی تثبیت محوری اضافی فشرده می‌شود، تعداد قطعات و هزینه نیروی کار مونتاژ را به شدت کاهش می‌دهد.
2. مقطع شعاعی فوق‌العاده نازک، فضای اشغالی شعاعی تجهیزات را به حداقل می‌رساند و کاملاً با نیازهای طراحی ساختار انتقال فشرده مینیاتوری مطابقت دارد.
3. سه نوع ساختار اختیاری (باز / مهر و موم شده RS تک / ضخیم شده بار سنگین) تمام شرایط کاری رایج را پوشش می‌دهد: محیط‌های تمیز و خشک، مرطوب و گرد و غبار و بار ضربه‌ای متناوب سنگین.
4. چیدمان غلتکی سوزنی متراکم، استحکام شعاعی و ظرفیت بار عالی را فراهم می‌کند، عملکرد پایدار متوسط ​​سرعت مداوم تحت بارهای ضربه‌ای مکرر شروع-توقف.
5. قفس فولادی مهر و موم شده سبک، هدایت یکنواخت غلتکی، اتلاف اصطکاک کم و اتلاف حرارت کارآمد را برای عملیات تجهیزات بدون توقف طولانی مدت تضمین می‌کند.
6. گزینه‌های قابل تنظیم شامل مهر و موم‌های کامپوزیت دو طرفه 2RS، لقی شعاعی بزرگ شده C3، فنجان کشیده ضد زنگ ضد زنگ، علامت‌گذاری لیزری OEM و پر کردن گریس مقاوم در برابر سایش در دمای بالا است.

به طور موثر رویه‌های ماشین‌کاری محفظه سوراخ کور را ساده کرده و عمر مفید مجموعه‌های انتقال فشرده انتهای شفت را افزایش می‌دهد.

4. کاربردها

این مجموعه بلبرینگ غلتکی سوزنی بسته انتهای بسته چند مشخصه BK1516 / BK1516-RS / BK152116 به طور گسترده برای تجهیزات صنعتی سبک و متوسط ​​فشرده زیر مطابقت دارد:

• گیربکس‌های کاهنده مینیاتوری، مجموعه‌های پشتیبانی انتهای شفت سوراخ کور جعبه انتقال کوچک
• ابزارهای برقی دستی، ماشین‌آلات کوچک باغبانی و قطعات متحرک دوار سبک کشاورزی
• دستگاه‌های بافندگی نساجی، واحدهای غلتکی لغزنده کشش تجهیزات چاپ کوچک
• مکانیزم‌های لغزنده خطی مینیاتوری اتوماسیون و اجزای موقعیت‌یابی شفت بادامک
• شیرهای کنترل هیدرولیک کوچک، مجموعه‌های لغزنده دوار سبک پمپ آب میکرو
• قطعات یدکی جایگزین پس از فروش برای تجهیزات بلبرینگ غلتکی سوزنی با فنجان کشیده با قطر داخلی 15 میلی‌متر

راه حل ایده‌آل بلبرینگ بار شعاعی بالا با گزینه‌های متعدد برای تجهیزات انتقال صنعتی انتهای شفت سوراخ کور با فضای نصب محدود.

5. چرا بلبرینگ GQZ را انتخاب کنید

1. 25 سال تجربه حرفه‌ای در تولید بلبرینگ غلتکی سوزنی با فنجان کشیده بسته سری BK
2. سه مدل کاملاً قابل تعویض ابعادی با بلبرینگ‌های استاندارد بین‌المللی سری BK15، تلرانس ابعادی سازگار و شاخص‌های عملکرد بار.
3. خدمات سفارشی کامل OEM و ODM با پشتیبانی از آب‌بندی دو طرفه، پوسته فولادی ضد زنگ و سفارشی‌سازی لقی ویژه.
4. بازرسی دقیق کل فرآیند: تست سختی مواد خام، دقت مهر و موم فنجان کشیده، سفتی آب‌بندی و تست چرخه خستگی بار پویا قبل از تحویل.
5. تیم مهندسی بلبرینگ حرفه‌ای راهنمایی نصب تلرانس محفظه سوراخ کور و سختی شفت مطابق را در عرض 24 ساعت ارائه می‌دهد.
6. خطوط مونتاژ تولید انبوه پایدار در مقیاس بزرگ با قیمت عمده‌فروشی ترجیحی برای تولیدکنندگان تجهیزات ماشین‌آلات بلندمدت.

ما بر عملکرد خود موقعیت‌یابی محوری قابل اعتماد، عمر طولانی و همکاری برد-برد پایدار بلندمدت با خریداران صنعتی جهانی تمرکز می‌کنیم.

6. کنترل کیفیت

• ترکیب شیمیایی مواد خام و بازرسی سختی سطح فولاد بلبرینگ کروم GCr15
• فرآیند کشش عمیق دقیق، برش و شکل‌دهی برای فنجان خارجی کشیده انتهایی بسته یکپارچه
• فرآیند عملیات حرارتی دمای ثابت برای تثبیت تنش داخلی فلز و افزایش مقاومت در برابر سایش سطح
• تست عملکرد جامع: یکنواختی لقی شعاعی، سازگاری چیدمان غلتکی سوزنی، ظرفیت بار پویا/ایستا و دوام ضد گرد و غبار مهر و موم RS.
• بازرسی یکنواخت مجموعه غلتکی و بازرسی مجدد ابعادی و ظاهری جداگانه برای هر مدل قبل از بسته‌بندی ضد زنگ و حمل و نقل.

هر دسته از بلبرینگ‌ها تست دوام چرخه رفت و برگشتی نمونه‌گیری کامل را برای تضمین عملکرد پایدار بار شعاعی سنگین در محفظه‌های سوراخ کور می‌گذرانند.

7. اکنون قیمت بگیرید

اگر به بلبرینگ‌های غلتکی سوزنی با فنجان کشیده بسته انتهایی با کیفیت بالا BK1516 نوع باز، BK1516-RS تک مهر و موم شده و BK152116 ضخیم شده بار سنگین برای تجهیزات گیربکس مینیاتوری و ابزار برقی نیاز دارید، استعلام خود را مستقیماً برای ما ارسال کنید.
پس از ارسال استعلام، خدمات پشتیبانی حرفه‌ای کامل را دریافت خواهید کرد:

• پاسخ سریع قیمت کارخانه رسمی در عرض 24 ساعت
• راهنمایی پارامتر تطبیق تلرانس محفظه سوراخ کور و سختی شفت مطابق یک به یک توسط مهندسان بلبرینگ حرفه‌ای
• پیشنهادات راه‌حل بلبرینگ سفارشی شامل انواع مهر و موم شده RS دو طرفه و گزینه‌های فنجان کشیده ضد زنگ ضد زنگ
• قیمت عمده‌فروشی کارخانه مستقیم رقابتی برای سفارشات عمده ترکیبی سه مدل.

مقدار خرید مورد نیاز خود از هر مدل و محیط عملیاتی تجهیزات را برای دریافت قیمت رسمی دقیق ارسال کنید.

8. سوالات متداول

Q1: پسوند RS در BK1516-RS به چه معناست؟
A1: RS به مهر و موم لاستیکی تماسی NBR تک لبه اشاره دارد که در انتهای باز بلبرینگ بسته نصب شده است و برای مسدود کردن گرد و غبار، خنک کننده و رطوبت سبک استفاده می‌شود.

Q2: تفاوت اصلی بین BK1516 و BK152116 چیست؟
A2: ابعاد Fw و قطر خارجی کاملاً سازگار هستند؛ BK152116 از چیدمان غلتکی سوزنی متراکم ضخیم شده برای بهبود قابل توجه درجه بار شعاعی پویا و ایستا، مناسب برای شرایط کاری بار ضربه‌ای سنگین استفاده می‌کند.

Q3: آیا بلبرینگ‌های سری BK می‌توانند بدون شفت سخت شده و سنگ‌زنی شده کار کنند؟
A3: توصیه نمی‌شود. سطح تماس شفت مطابق باید سختی سخت‌کاری HRC60-64 با فوق‌پردازش آینه‌ای را برای عمل به عنوان مسیر غلتکی داخلی و جلوگیری از خرابی سایش سریع بلبرینگ داشته باشد.
