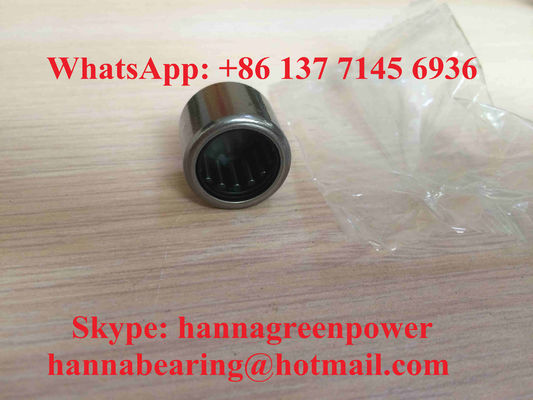

10x14x10mm یک طرف مهر و موم شده نوع حلقه سوزن BK1010 BK1010-RS

1خلاصه ی محصول

BK1010، BK1010-RS و BK101410 است متریک یک ردیف بسته قطب دور کشیده و حلقه داخلی، ابعاد هسته واحد Fw = 10mm قطر داخلی رول، قطر بیرونی D = 14mm،عرض کل C=10mm، با طراحی مهر و موم و ترتیب رول متمایز است. این سری BK استفاده می کند جام بیرونی فولاد stamped یکپارچه بسته بند،که محدوده محوری اتوماتیک را در داخل محفظه های سوراخ کور فراهم می کند، حذف حلقه های اضافی، شانه های میله و پوشش های انتهای برای ساده سازی مراحل مونتاژ.

• BK1010: استاندارد 10mm عرض نازک نوع باز بدون مهر و موم لاستیکی، تبعید گرما عالی برای محیط کار داخلی تمیز و خشک؛
• BK1010-RS: مهر و موم لاستیکی تماس NBR RS با عرض 10 میلی متر در طرف باز، گرد و غبار ظریف، مایع برش و رطوبت کم برای کارگاه های تولید کمی آلوده را مسدود می کند.
• BK101410: طرح سوزن متراکم 10 میلی متری بدون شکاف باز، منطقه تماس بزرگتر برای ارتقاء ظرفیت بار رادیال پویا و ایستاتیک برای شرایط بار شوک سنگین.

قفس فلزی نازک استامپ شده به طور مساوی رول های سوزن متراکم را از هم جدا می کند تا ظرفیت حامل رادیال فوق العاده بالا را تحت برش قطعی رادیال فوق العاده باریک به دست آورد.سطح آبهای نصب مناسب باید خاموش شود و آینه به عنوان یک مسیر داخلی عمل کند.این سری فقط تحمل بار شعاعی خالص، به طور گسترده ای برای جعبه های گیربکس کوچک، ابزار قدرت دستی، رول های تنگی نساجی، قطعات اسلایدی سوراخ کور اتوماسیون استفاده می شود،دریچه های مایکرو هیدرولیکی و مجموعه های موقعیت دهی پایان گودال ماشین آلات کشاورزی سبک با محدودیت های سخت فضای شعاعی.

در عرض 24 ساعت برای پروژه خود پیشنهاد دریافت کنید

2مشخصات فنی

پارامترهای استاندارد پایه ی واحد

Fw (قطر داخلی مجموعه سوزن): 10 mm
قطر بیرونی D: 14 mm
عرض کلی C: 10 میلی متر
ساختار: یک ردیف بسته، پای بند و کشش سوزن فنجان، بدون حلقه داخلی، نگهدارنده رول فولادی
ماده: رول های فنجان و سوزن کشیده شده GCr15 فولاد کرم با کربن بالا
گشایش رادیال استاندارد: گشایش عادی CN
سرعت چرخش محدود کننده چربی مرجع: 19500 r/min
سرعت چرخش محدود کننده روغن: 24800 r/min
سختی مطلوب گره: HRC60 ∼64 با پوشش آینه ای
حداقل چیمفر r: 0.4 mm

BK1010

مهر و موم: یک کلاه پایین بسته شده، پایان مخالف بدون مهر و موم باز
بار دینامیک Cr: 4920 N
کر بار ایستاتیک: 6350 N
محدودیت بار خستگی Pu: 1080 N
وزن خالص: 0.0036 kg

BK1010-RS

مهر و موم: بند پایین بسته + مهر و موم لاستیکی تماس RS واحد در طرف باز
بار دینامیک Cr: 4680 N
کر بار ایستاتیک: 6090 N
محدودیت بار خستگی Pu: 1030 N
وزن خالص: 0.0038 kg

BK101410

مهر و موم: ساخت جام بسته با رول ضخیم کاملا بسته بدون باز کردن دروازه
بار دینامیک Cr: 5750 N
کر بار ایستاتیک: 7420 N
محدودیت بار خستگی Pu: 1210 N
وزن خالص: 0.0041 kg
نقشه های ابعاد کامل و داده های کامل بار فنی سه مدل بر اساس درخواست مشتری در دسترس است.

3مزیت های اصلی

1. طراحی یکپارچه بسته سرپوش خود قرار دادن، به طور مستقیم فشار به کور سوراخ خانه بدون قطعات تثبیت محوری اضافی، کاهش مقدار قطعات و هزینه کار مونتاژ
2. قطعه قطعی شعاعی بسیار نازک به حداقل رساندن فضای اشغال شده توسط تجهیزات شعاعی می رسد و به طور کامل با الزامات طراحی ساختار کوچک و فشرده انتقال مطابقت دارد
3. سه نسخه ساختاری اختیاری (باز / واحد RS مهر / ضخیم بار سنگین) شرایط کار اصلی را پوشش می دهد: محیط های خشک تمیز ، مرطوب گرد و غبار و سنگین بار ضربه متناوب
4. تنظیمات رولر سوزن متراکم، سفتی شعاعی و ظرفیت بارگذاری فوق العاده، عملکرد مستحکم مداوم در سرعت متوسط تحت بار های مکرر شروع و توقف را فراهم می کند
5. قفس فولادی سبک وزن تضمین هدایت یکنواخت رول، از دست دادن اصطکاک کم و از بین رفتن گرما کارآمد برای عملیات بدون توقف چرخه طولانی تجهیزات
6. گزینه های سفارشی سازی شده شامل مهر و موم های کامپوزیتی دو طرفه 2RS، فضای روشن رادیال C3 بزرگ، فولاد ضد زنگ، علامت گذاری لیزر OEM و پر کردن چربی مقاوم به حرارت بالا

به طور موثر ساده سازی فرآیندهای ماشینکاری خانه سوراخ کور و افزایش عمر مجموعه های انتقال فشرده در پایان میله

4درخواست ها

این BK1010 / BK1010-RS / BK101410 چند مشخصات بسته پایان سوزن حلقه ی نردبان مجموعه به طور گسترده ای مناسب برای زیر فشرده نور و متوسط تجهیزات صنعتی:
جعبه های کوچک گیربکس های کوچک گیربکس های کوچک گیربکس های کوچک گیربکس
ابزارهای الکتریکی دستی، ماشین آلات کوچک باغ و قطعات چرخشی کشاورزی سبک
دستگاه های تراش پارچه ای، دستگاه های چاپ کوچک و دستگاه های چرخ دار فشار
مکانیزم های اسلایدی خطی کوچک و قطعات موقعیت دهی آبهای کامه
دریچه های کنترل هیدرولیک کوچک، پمپ های کوچک آب، مجموعه های لغزنده چرخش سبک
قطعات جانبی بازرسی برای قطر داخلی 10 میلی متری تجهیزات چرخدار حلقه سوزن دور بسته شده
راه حل ایده آل چند گزینه ای برای حمل بار رادیال بالا برای تجهیزات انتقال صنعتی سوراخ کور با فضای نصب محدود

5. چرا GQZ را انتخاب کنید

• 25 سال از تجربه تولیدی حرفه ای BK سری بسته پایان کشیده جام سوزن رول بیئر
• سه مدل کاملا از نظر ابعاد قابل تعویض با لوله های سری بین المللی استاندارد BK10، تحمل ابعاد سازگار و شاخص های عملکرد بار
• خدمات سفارشی کامل OEM و ODM پشتیبانی از مهر و موم دو طرفه ، پوسته فولاد ضد زنگ و سفارشی سازی مرسوم ویژه
• بازرسی دقیق تمام فرآیند: آزمایش سختی مواد اولیه، دقت چاپ لیوان کشیده شده، فشرده سازی مهر و موم و آزمایش چرخه خستگی بار پویا قبل از تحویل
• تیم مهندسی بیئرینگ حرفه ای ارائه می دهد تحمل کور سوراخ خانه و تطابق سخت بودن میله راهنمای نصب در عرض 24 ساعت
• خطوط مونتاژ تولید انبوه پایدار با قیمت عمده فروشی عمده برای تولید کنندگان تجهیزات ماشین آلات بلند مدت

ما بر روی عملکرد قابل اعتماد خود موقعیت محوری، عمر طولانی و همکاری پایدار دراز مدت با خریداران صنعتی جهانی تمرکز می کنیم

6کنترل کیفیت

• بررسی ترکیبات شیمیایی مواد اولیه و سختی سطح فولاد کرومی GCr15
• دقت عمیق کشیدن، تراشیدن و شکل گیری پردازش برای یکپارچه بسته پایان خارج از فنجان کشیده شده
• فرآیند درمان گرما در دمای ثابت برای تثبیت فشار داخلی فلز و افزایش مقاومت لباس روی سطح
• آزمایش عملکرد جامع: یکنواخت بودن فاصله شعاعی، سازگاری ترتیب رول سوزن، ظرفیت بارگذاری پویا/استاتیک و دوام ضد گرد و غبار مهر RS
• بازرسی یکپارچه مونتاژ رول و بازرسی ابعاد و ظاهر جداگانه برای هر مدل قبل از بسته بندی ضد زنگ و حمل

هر دسته ای از لاغرها از آزمون دوام کامل نمونه گیری چرخه متناوب برای تضمین عملکرد پایدار بار رادیال سنگین در محفظه های سوراخ کور عبور می کنند

7حالا يه نقل قول بگير

اگر شما نیاز به کیفیت بالا BK1010 نوع باز، BK1010-RS تک مهر و موم و BK101410 ضخیم بار سنگین بسته پایان کشیده لیوان سوزن رول لرینگ برای جعبه گیربکس کوچک و تجهیزات ابزار برق،پرسش خود را به طور مستقیم به ما بفرستید.
شما پس از ارسال درخواست خدمات پشتیبانی حرفه ای کامل دریافت خواهید کرد:

• پاسخ رسمي سریع در عرض 24 ساعت
• تحمل یک به یک سوراخ کور و تطبیق پارامتر سختی میله راهنمایی تطبیق توسط مهندسان حرفه ای استوانه
• پیشنهادات راه حل لابراتوار سفارشی از جمله انواع دو RS مهر و موم شده و گزینه های فولاد ضد زنگ
• قیمت عمده فروشی مستقیم کارخانه برای سفارشات مخلوط سه مدل

ارسال مقدار مورد نیاز خرید هر مدل و محیط عامل تجهیزات برای به دست آوردن نقل قول رسمی دقیق

8سوالات عمومی

سوال1: پسوند RS در BK1010-RS برای چه چیزی است؟
A1: RS به مهر و موم لاستیکی تماس NBR با یک لبه مربوط می شود که در انتهای باز لوله بند بسته نصب شده است و برای مسدود کردن گرد و غبار، مایع خنک کننده و رطوبت کم استفاده می شود.

سوال2: تفاوت اصلی بین BK1010 و BK101410 چیست؟
A2: ابعاد Fw و قطر بیرونی کاملاً سازگار هستند؛ BK101410 طرح رول سوزن متراکم ضخیم را برای بهبود قابل توجهی از بار رادیال پویا و استاتیک اتخاذ می کند.مناسب برای شرایط کار با فشار سنگین.

سوال 3: آیا می توان در حالی که گره های سری BK بدون گره سخت کار می کنند؟
A3: توصیه نمی شود. سطح تماس گره تطبیق باید به سختی خنک کننده HRC60 ٪ 64 با پوشش آینه ای برسد تا به عنوان مسیر داخلی عمل کند و از شکست سریع آسیاب بردار جلوگیری کند.
