BK1015 BK1015-RS BK101415 سوزن رولری با پای بسته جام کشیده شده

1.بررسی کلی محصول

BK1015، BK1015-RS و BK101415، ناقل های قطبی یک ردیف بسته و بدون حلقه داخلی هستند، اندازه هسته واحد Fw=10mm قطر داخلی، قطر بیرونی D=14mm،عرض کل C=15mm، با ساختار مهر و موم و طرح رولر متمایز شده است. سری BK یک فنجان فولادی یک قطعه ای را با کپس پایین بسته شده یکپارچه ای اتخاذ می کند.که محدودیت محوری خودکار را در محفظه های سوراخ کور تحقق می دهد، حذف حلقه های اضافی، شانه های میله و قطعات پوشش پایان برای ساده سازی فرآیند مونتاژ.

• BK1015: نوع استاندارد 15mm عرض باز، بدون مهر لاستیکی، تبعید گرما عالی برای محیط های تمیز و خشک کارگاه داخلی؛
• BK1015-RS: مهر و موم لاستیکی RS NBR با عرض 15 میلی متر در طرف باز، به طور موثر مانع گرد و غبار ظریف، مایع برش و رطوبت کم برای صحنه های تولید کمی آلوده می شود.
• BK101415: 15mm طرح رول سوزن متراکم کامل ، بدون شکاف باز ، منطقه تماس بزرگتر برای ارتقاء ظرفیت بار رادیال پویا و ایستاتیک برای شرایط کار سنگین فشار.

مجهز به قفس فلزی نازک است تا رول های سوزن متراکم را به طور مساوی از هم جدا کند و ظرفیت حامل رادیال فوق العاده بالایی را تحت برش قطعی رادیال فوق العاده باریک به دست آورد.سطح گره نصب مطابقت باید خاموش و آینه superfinished به عنوان مسیر داخلی خدمتاین سری فقط تحمل بار شعاعی خالص، به طور گسترده ای به جعبه های گیربکس کوچک، ابزار قدرت دستی، رول های تنگی نساجی، قطعات اسلایدی سوراخ کور اتوماسیون،دریچه های هیدرولیک کوچک و مجموعه های موقعیت گذاری پایان گره ماشین آلات کشاورزی سبک با محدودیت های سختگیرانه فضای شعاعی.

در عرض 24 ساعت برای پروژه خود پیشنهاد دریافت کنید

2مشخصات فنی

پارامترهای استاندارد پایه ی واحد

• Fw (قطر داخلی مجموعه سوزن): 10 mm
• قطر بیرونی D: 14 mm
• عرض کلی C: 15 میلی متر
• ساختار: یک ردیف بسته، پای بند و کشش سوزن فنجان، بدون حلقه داخلی، نگهدارنده رول فولادی
• ماده: رول های فنجان و سوزن کشیده شده GCr15 فولاد کرم با کربن بالا
• گشایش رادیال استاندارد: گشایش عادی CN
• سرعت چرخش محدود کننده چربی مرجع: 19000 r/min
• سرعت چرخش محدود کننده روغن: 24300 r/min
• سختی مطلوب گره: HRC60 ∼64 با پوشش آینه ای
• حداقل چیمفر r: 0.4 mm

BK1015

• مهر و موم: یک کلاه پایین بسته شده، پایان مخالف بدون مهر و موم باز
• بار دینامیک Cr: 6800 N
• کر بار ایستاتیک: 8800 N
• محدودیت بار خستگی Pu: 1230 N
• وزن خالص: 0.0062 kg

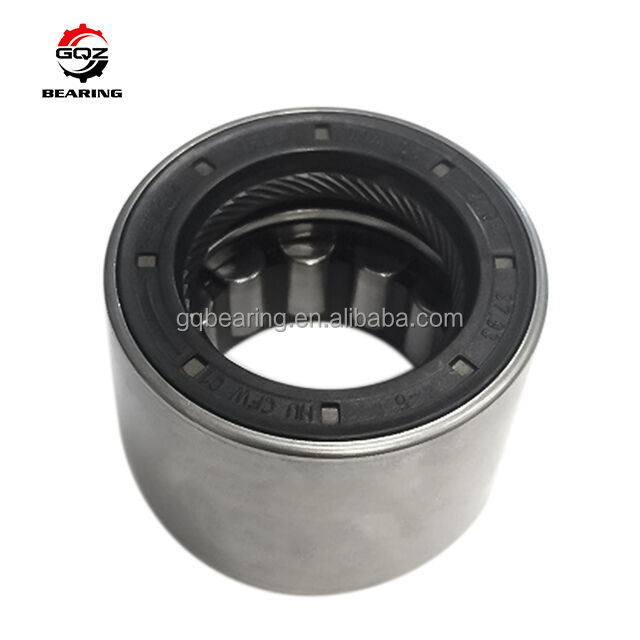

BK1015-RS

• مهر و موم: بند پایین بسته + مهر و موم لاستیکی تماس RS واحد در طرف باز
• بار دینامیک Cr: 6550 N
• کر بار ایستاتیک: 8460 N
• محدودیت بار خستگی Pu: 1180 N
• وزن خالص: 0.0065 kg

BK101415

• مهر و موم: ساخت جام بسته با رول ضخیم کاملا بسته بدون باز کردن دروازه
• بار دینامیک Cr: 7620 N
• کر بار ایستاتیک: 9750 N
• محدودیت بار خستگی Pu: 1350 N
• وزن خالص: 0.0069 kg

نقشه های ابعاد کامل و داده های کامل بار فنی سه مدل بر اساس درخواست مشتری در دسترس است.

3مزیت های کلیدی

1. طراحی یکپارچه بسته سرپوش خود موقعیت، به طور مستقیم در خانه سوراخ کور بدون لوازم جانبی تثبیت محوری نصب شده، به شدت کاهش تعداد قطعات و هزینه کار مونتاژ
2. قطعه قطعی رادیال بسیار نازک، فضای اشغال شده توسط تجهیزات را به حداقل می رساند و به طور کامل با خواسته های طراحی ساختاری گیرنده های فشرده کوچک مطابقت دارد
3. سه نوع ساختاری اختیاری (باز / واحد RS مهر / ضخیم بار سنگین) تمام شرایط کار معمول را پوشش می دهد: محیط های تمیز و خشک ، مرطوب و گرد و غبار و سنگین بار ضربه متناوب
4. ترتیب رول سوزن متراکم، سفتی رادیال و ظرفیت بار بسیار عالی، عملکرد مستمر با سرعت متوسط با بار های مکرر شروع و توقف را فراهم می کند
5. قفس فولادی سبک وزن تضمین هدایت یکنواخت رول، از دست دادن اصطکاک کم و از بین رفتن گرما کارآمد برای عملیات بدون توقف چرخه طولانی تجهیزات
6. گزینه های سفارشی سازی شده شامل مهر و موم های کامپوزیتی دو طرفه 2RS، فضای روشن رادیال C3 بزرگ، فولاد ضد زنگ، علامت گذاری لیزر OEM و پر کردن چربی مقاوم به حرارت بالا

به طور موثر ساده سازی روش های ماشینکاری خانه سوراخ کور و افزایش طول عمر مجموعه های انتقال فشرده در پایان میله

4درخواست ها

این BK1015 / BK1015-RS / BK101415 چند مشخصات بسته پایان سوزن حلقه ی نردبان مجموعه به طور گسترده ای برای بسته بندی زیر سبک و متوسط تجهیزات صنعتی است:

• جعبه های کوچک گیربکس های کوچک گیربکس های کوچک گیربکس های کوچک گیربکس
• ابزارهای الکتریکی دستی، ماشین آلات کوچک باغ و قطعات چرخشی کشاورزی سبک
• دستگاه های تراش پارچه ای، دستگاه های چاپ کوچک و دستگاه های چرخ دار فشار
• مکانیزم های اسلایدی خطی کوچک و قطعات موقعیت دهی آبهای کامه
• دریچه های کنترل هیدرولیک کوچک، پمپ های کوچک آب، مجموعه های لغزنده چرخش سبک
• قطعات جانبی بازرسی برای قطر داخلی 10 میلی متری تجهیزات چرخدار حلقه سوزن دور بسته شده

راه حل ایده آل چند گزینه ای برای حمل بار رادیال بالا برای تجهیزات انتقال صنعتی سوراخ کور با فضای نصب محدود

5.چرا انتخاب GQZ حامل

• 25 سال از تجربه تولیدی حرفه ای BK سری بسته پایان کشیده جام سوزن رول بیئر
• سه مدل کاملا از نظر ابعاد قابل تعویض با لوله های سری بین المللی استاندارد BK10، تحمل ابعاد سازگار و شاخص های عملکرد بار
• خدمات سفارشی کامل OEM و ODM پشتیبانی از مهر و موم دو طرفه ، پوسته فولاد ضد زنگ و سفارشی سازی مرسوم ویژه
• بازرسی دقیق تمام فرآیند: آزمایش سختی مواد اولیه، دقت چاپ لیوان کشیده شده، فشرده سازی مهر و موم و آزمایش چرخه خستگی بار پویا قبل از تحویل
• تیم مهندسی بیئرینگ حرفه ای ارائه می دهد تحمل کور سوراخ خانه و تطابق سخت بودن میله راهنمای نصب در عرض 24 ساعت
• خطوط مونتاژ تولید انبوه پایدار با قیمت عمده فروشی عمده برای تولید کنندگان تجهیزات ماشین آلات بلند مدت

ما بر روی عملکرد قابل اعتماد خود موقعیت محوری، عمر طولانی و همکاری پایدار دراز مدت با خریداران صنعتی جهانی تمرکز می کنیم

6کنترل کیفیت

• بررسی ترکیبات شیمیایی مواد اولیه و سختی سطح فولاد کرومی GCr15
• دقت عمیق کشیدن، تراشیدن و شکل گیری پردازش برای یکپارچه بسته پایان خارج از فنجان کشیده شده
• فرآیند درمان گرما در دمای ثابت برای تثبیت فشار داخلی فلز و افزایش مقاومت لباس روی سطح
• آزمایش عملکرد جامع: یکنواخت بودن فاصله شعاعی، سازگاری ترتیب رول سوزن، ظرفیت بارگذاری پویا/استاتیک و دوام ضد گرد و غبار مهر RS
• بازرسی یکپارچه مونتاژ رول و بازرسی ابعاد و ظاهر جداگانه برای هر مدل قبل از بسته بندی ضد زنگ و حمل

هر دسته ای از لاغرها از آزمون دوام کامل نمونه گیری چرخه متناوب برای تضمین عملکرد پایدار بار رادیال سنگین در محفظه های سوراخ کور عبور می کنند

7حالا يه نقل قول بگير

اگر شما نیاز به کیفیت بالا BK1015 نوع باز، BK1015-RS تک مهر و موم و BK101415 ضخیم بار سنگین بسته پایان کشش لیوان سوزن نردبان برای جعبه گیربکس کوچک و تجهیزات ابزار برق،پرسش خود را به طور مستقیم به ما بفرستید.

شما پس از ارسال درخواست خدمات پشتیبانی حرفه ای کامل دریافت خواهید کرد:

• پاسخ رسمي سریع در عرض 24 ساعت
• تحمل یک به یک سوراخ کور و تطبیق پارامتر سختی میله راهنمایی تطبیق توسط مهندسان حرفه ای استوانه
• پیشنهادات راه حل لابراتوار سفارشی از جمله انواع دو RS مهر و موم شده و گزینه های فولاد ضد زنگ
• قیمت عمده فروشی مستقیم کارخانه برای سفارشات مخلوط سه مدل

ارسال مقدار مورد نیاز خرید هر مدل و محیط عامل تجهیزات برای به دست آوردن نقل قول رسمی دقیق

8.FAQ

سوال1:پسوند RS در BK1015-RS به چه معناست؟
A1:RS به مهر و موم لاستیکی تماس NBR با یک لبه مربوط می شود که در انتهای باز لانه پای بسته نصب شده است و برای مسدود کردن گرد و غبار، مایع خنک کننده و رطوبت سبک استفاده می شود.

سوال دوم:تفاوت اصلی بین BK1015 و BK101415 چیست؟
A2:ابعاد واحد Fw و قطر بیرونی سازگار هستند؛ BK101415 طرح رول سوزن متراکم ضخیم را اتخاذ می کند که به طور قابل توجهی بار رادیال پویا و استاتیک را بهبود می بخشد،مناسب برای شرایط کار با فشار سنگین.

سوال سوم:آیا لاغرهای سری BK می توانند بدون شفت زمین سخت کار کنند؟
A3:توصیه نمی شود. سطح تماس گره تطبیقی باید به سختی خنک کننده HRC60 ٪ 64 با پوشش آینه ای برسد تا به عنوان مسیر داخلی کار کند و از شکست سریع آسیاب بردار جلوگیری کند.
