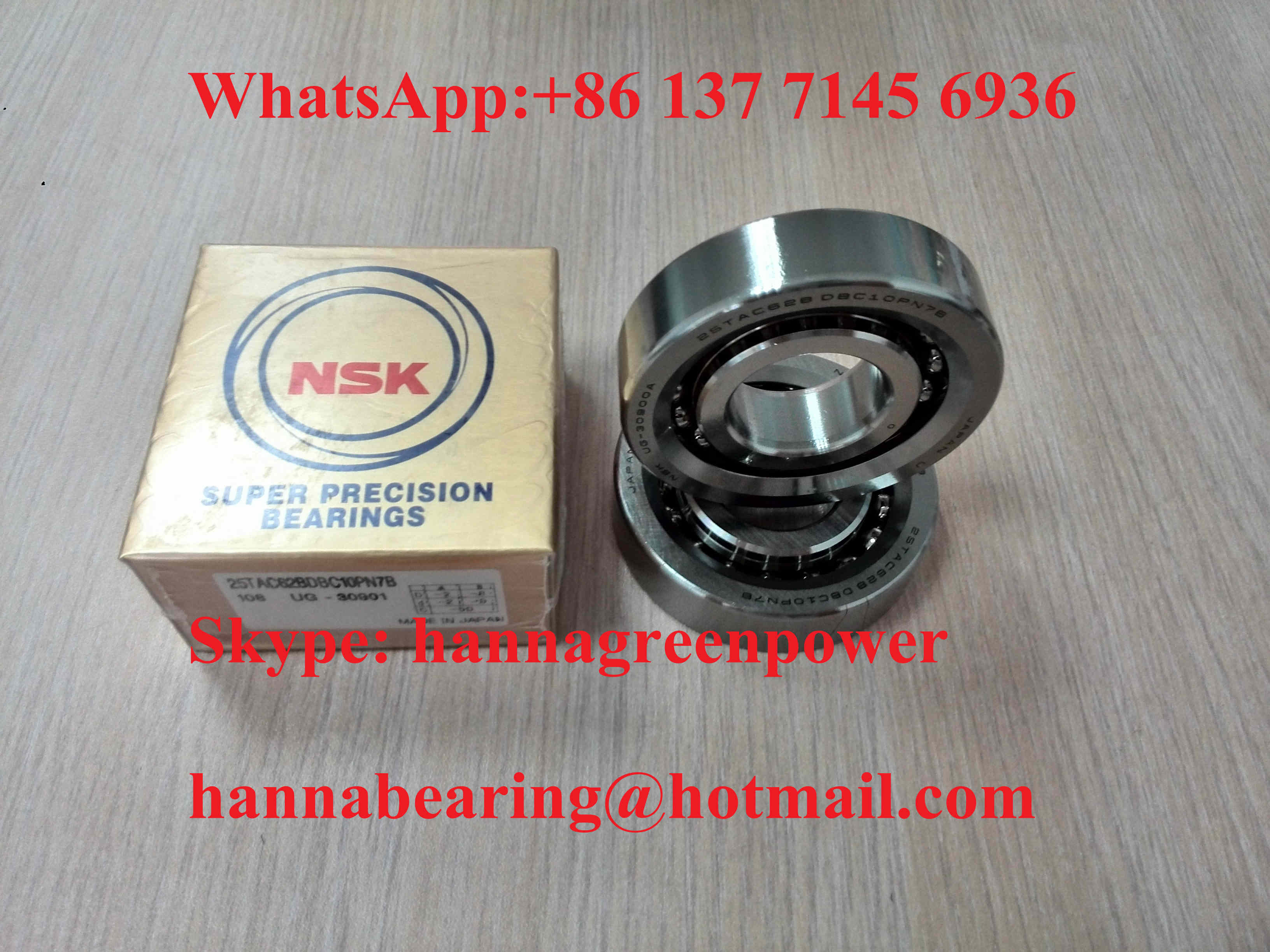

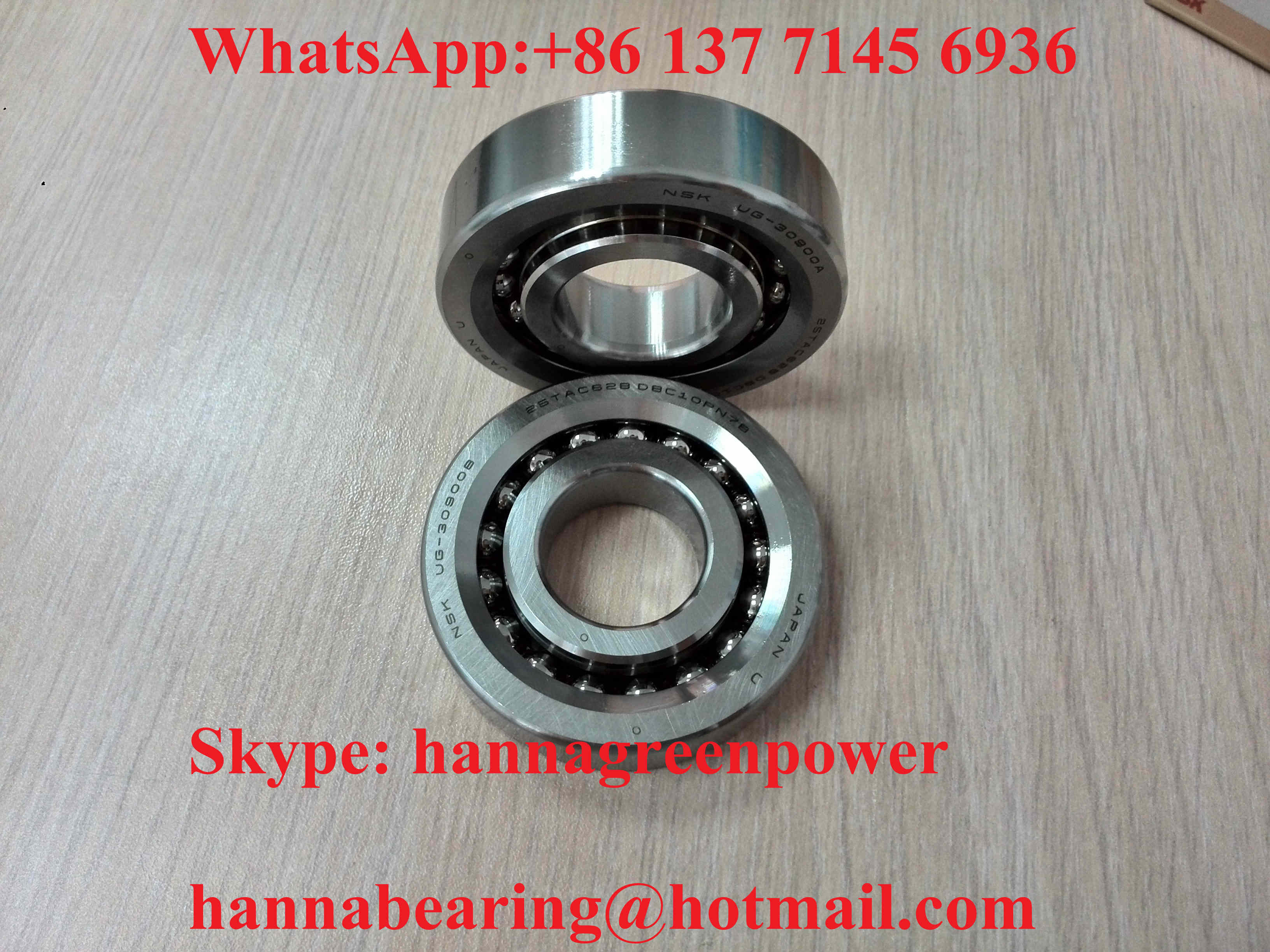

60° تماس Angel 25TAC62BDBC10PN7B گوشه ای تماس حامل برای پیچ توپ

1خلاصه ی محصول

25TAC62BDBC10PN7B یک لاغری زاویه ای است که به طور خاص برای پشتیبانی پیچ توپ طراحی شده است و دارای زاویه تماس 60 درجه است.اندازه 25mm سوراخ داخلی × 62mm قطر بیرونی × عرض 15mm.

توضیحات پسوند مدل:

• TAC: محموله توپ تماس زاویه ای فشار برای پشتیبانی پیچ؛ B: ساختار داخلی زاویه تماس 60 °؛ DB: پیکربندی جفت پشت به پشت؛ C10: پیش بارگیری استاندارد؛ PN7B: درجه فوق دقیق P4،جریان کم برای دقت موقعیت بالا.

زاویه تماس 60 درجه بزرگ، ظرفیت بار محوری سنگین و سفتی فوق العاده بالا را فراهم می کند، می تواند بار محوری شعاعی و دو طرفه را تحمل کند. قفس نایلون PA66 تقویت شده با فیبر شیشه ای را اتخاذ می کند،گلوله ها و حلقه های فولاد کرومی با کربن بالا GCr15, superfinishing raceway برای اصطکاک کم ، سرعت بالا و طول عمر خستگی. DB back-to-back طراحی جفت شده از بین می برد آزاد محوری، سرکوب ارتعاش موقعیت. به طور گسترده ای در ابزار ماشین CNC استفاده می شود,مراکز ماشینکاری دقیق اتوماسیون، انتقال پیچ توپ سرو، تجهیزات آسیاب و موقعیت های پشتیبانی از پیچ ماشین آلات آزمایش دقیق.

2مشخصات فنی

نقشه های ابعاد کامل، داده های آزمایش پیش بارگیری و گزارش های بازرسی دقیق در صورت درخواست در دسترس هستند.

3مزیت های اصلی

1. طراحی ساختاری زاویه تماس 60 ° بزرگ، سفتی محوری برتر و ظرفیت بار فشار سنگین، انحراف لاستیکی حداقل تحت نیروی تغذیه بالا برای تجهیزات CNC
2. DB کارخانه از قبل مطابقت با back-to-back جفت گردهمایی، ارزش پیش بارگیری سازگار، بدون نیاز به شیمینگ دستی، ساده سازی نصب و اطمینان از موقعیت پذیری پایدار با دقت بالا
3. PN7B P4 کنترل بسیار دقیق تحمل، بسیار کم محوری و جریان شعاعی، برآورده کردن الزامات ماشینکاری با سرعت بالا و دقت بالا
4. سطح راه فرعی فوق العاده آینه ای اصطکاک رولینگ و تولید گرما را کاهش می دهد، نویز عملیاتی کمتر و عمر طولانی تر در حالت کار مداوم با سرعت بالا
5. قفس نایلون تقویت شده به طور مساوی توپ های فولادی را جدا می کند، مقاوم در برابر دمای بالا و تغییر شکل، گردش پایدار بدون لرزش غیر طبیعی
6. گزینه های سفارشی: مهر و موم لاستیکی تماس DDG، تنظیم پیش بار سنگین سبک، حلقه های فولاد ضد زنگ، علامت گذاری لیزر OEM، پر کردن چربی خاص با لزگی پایین در دمای بالا

به طور موثر بهبود موقعیت مکانی دستگاه ابزار تکرار و کاهش نرخ شکست ارتعاش انتقال پیچ توپ

4درخواست ها

این 25TAC62BDBC10PN7B دوقلو فشار زاویه ای قرار گرفتن تماس به طور گسترده ای برای تجهیزات محرک پیچ با دقت بالا استفاده می شود:

• مراکز فرآوری عمودی CNC، مجموعه های پشتیبانی پیچ توپ محور X/Y/Z ماشین فریز
• چرخ های دقیق، آسیاب ها، ماشین های حکاکی، چرخ های پایینی ثابت با پیچ توپ
• میز های کشویی با موقعیت مکانی با سرعت بالا، واحدهای انتقال تجهیزات پردازش دقیق 3C
• ابزار آزمایش دقیق پزشکی، تجهیزات تشخیص نوری، قطعات پشتیبانی چرخشی با سفتی بالا
• قطعات جانبی بازرسی برای 25mm سوراخ P4 دقت 60° پیچ پشتیبانی

راه حل ایده آل برای حمل سنگین سنگین و سختگیرانه برای همه انواع سیستم های انتقال پیچ توپ CNC با دقت بالا

5. چرا GQZ را انتخاب کنید

• 25 سال تجربه حرفه ای در تولید پرتوهای دقیق پشتیبانی پیچ سری TAC، 25TAC62BDBC10PN7B کاملا قابل تعویض با پرتوهای پیچ استاندارد بین المللی،دقت ثابت و عملکرد پیش بارگیری
• خدمات سفارشی سازی کامل OEM و ODM پشتیبانی از افزودن مهر، تنظیم پیش بار و علامت گذاری لیزر
• بازرسی دقیق کامل فرآیند: آزمایش سختی مواد اولیه، تشخیص دقیق superfinishing raceway، یکنواختی پیش بارگیری زوج DB و تست دوام چرخه با سرعت بالا قبل از تحویل
• تیم مهندسی محور دقیق حرفه ای فراهم می کند تحمل محفظه پیچ و نصب محور جفت راهنمایی پیش بارگیری در عرض 24 ساعت
• خطوط تولید انبوه پایدار با قیمت عمده فروشی عمده برای تولید کنندگان ماشین آلات CNC بلند مدت

ما بر روی سفتی پیش بارگیری ثابت، دقت ریزش بسیار پایین و همکاری طولانی مدت با خریداران تجهیزات دقیق جهانی تمرکز می کنیم

6کنترل کیفیت

• بررسی ترکیبات شیمیایی مواد اولیه و سختی سطح فولاد کرومی GCr15
• چرخاندن دقیق، درمان حرارتی و فرآوری ظروف فوق العاده آینه های داخل و خارج حلقه
• فرآیند خنک سازی و خنک سازی در دمای ثابت برای تثبیت فشار داخلی و افزایش مقاومت خستگی تماس
• آزمایش عملکرد مخصوص جفت: غربالگری ارزش بارگیری قبلی DB، بررسی دقیق جریان درجه P4، افزایش دمای با سرعت بالا و آزمایش سر و صدا
• دسته بندی توپ فولادی، تجمع قفس و بازرسی گروه بندی جفت، بررسی مجدد ابعاد و ظاهر جداگانه قبل از بسته بندی ضد زنگ و حمل

هر دسته ای از لاغرهای عبور نمونه گیری کامل با سرعت بالا متناوب محوری بار دوام تست برای تضمین عملکرد با دقت بالا پایدار بر روی پیچ های توپ CNC

7حالا يه نقل قول بگير

اگر شما نیاز به سفتی بالا P4 دقت 25TAC62BDBC10PN7B DB جفت 60 ° فشار گوشه ای لاغرهای تماس برای پشتیبانی پیچ توپ CNC، ارسال درخواست خود را به طور مستقیم به ما.

شما پس از ارسال درخواست خدمات پشتیبانی حرفه ای کامل دریافت خواهید کرد:

• پاسخ رسمي سریع در عرض 24 ساعت
• تحمل یک در یک محفظه پیچ و قرار دادن پارامتر نصب پیش بارگیری توسط مهندسین محموله دقیق
• پیشنهادات راه حل لوله کشی سفارشی از جمله انواع بسته شده DDG و گزینه های مختلف درجه پیش بارگیری
• قیمت عمده فروشی مستقیم کارخانه برای مقدار سفارش تجهیزات CNC بزرگ

ارسال مقدار مورد نیاز خرید و محیط کار ماشین برای دریافت قیمت رسمی دقیق

8سوالات عمومی

1. سوال1: DB C10 PN7B در پسوند مدل برای چه چیزی است؟
   A1: DB = back-to-back factory pre-matched pair؛ C10 = standard preload؛ PN7B = P4 درجه فوق دقیق برای دقت موقعیت بندی بالا.
2. س2: چرا زاویه تماس 60 درجه بزرگ را برای لاکن های پشتیبانی پیچ استفاده می کنیم؟
   A2: زاویه تماس 60 ° به طور قابل توجهی سفتی محوری و ظرفیت بار فشار سنگین را بهبود می بخشد، به طور موثر در برابر نیروی محوری برش ماشین آلات مقاومت می کند.
3. س3: چه راه نصب مشابهی با این لاجری مناسب است؟
   A3: این یک لاجری دوقلو DB است که در انتهای ثابت پیچ توپ نصب شده است تا فاصله محوری را از بین ببرد و لرزش موقعیت را سرکوب کند.
