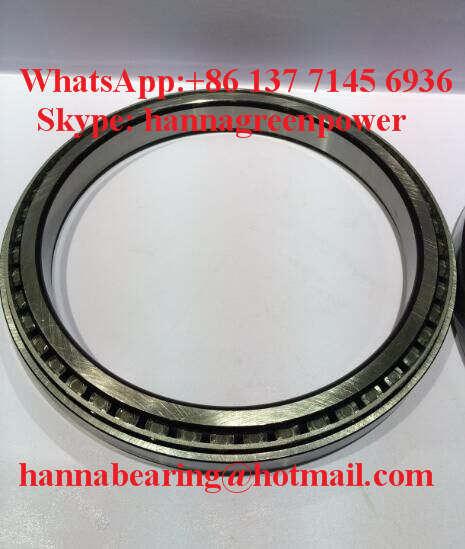

بارگیری رولر کانری حفاری R196Z -4 R196Z -4SA 196.85x241.3x23.812mm

1خلاصه ی محصول

1.بررسی کلی محصول
R196Z-4 و R196Z-4SA استانداردهای یک ردیف جداکننده ی رولر های کوکی هستند که به طور گسترده ای برای مکانیسم های حرکت محرک نهایی حفاری مناسب هستند.ماشین آلات ساختمانی، ماشین های فرقی و تجهیزات کشاورزی سنگینابعاد نصب هسته واحد: سوراخ d=196.85mm، قطر بیرونی D=241.3mm، عرض کل مونتاژ T=23.812mm، فضای نصب قابل تعویض برای هر دو نسخه.

توضیح تفاوت فنی:

• R196Z-4: مدل پایه استاندارد، قفس استیل پرتاب باز، درمان گرما در مسیر معمولی، مقرون به صرفه برای شرایط کار در دمای طبیعی بار سنگین؛
• R196Z-4SA: نوع ارتقا یافته تقویت شده SA، منحنی تماس رول لوگاریتم بهینه، درمان تقویت شده سطح حلقه داخلی / خارجی، مقاومت بهتر در برابر لباس،مقاومت در برابر لرزش و دمای بالا، کم تر صدا در حال حرکت، عمر طولانی تر تحت بار ضربه سنگین مستمر.

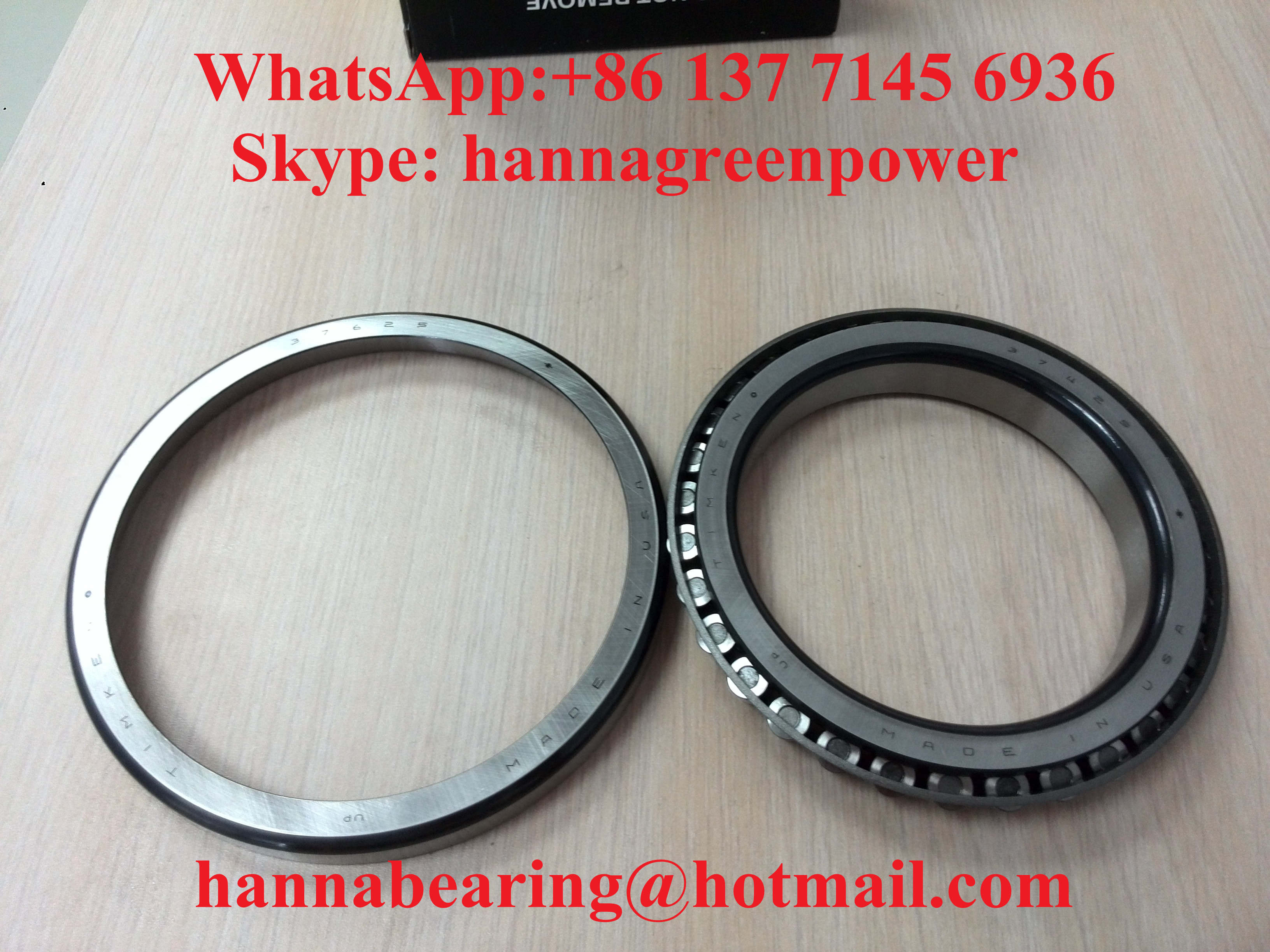

ساختار کاملا قابل جداسازی: مونتاژ مخروطی (حلقه داخلی + رول های کوبیده + قفس) و فنجان بیرونی می توانند به صورت جداگانه جدا شوند، نصب در محل را بسیار ساده می کنند.جداسازی و نگهداری جعبه های کاهش سفر حفاریتمام حلقه ها و عناصر رولینگ از فولاد کرم گارد با کربن بالا GCr15 استفاده می کنند، سخت بودن بالا، مقاومت قوی در برابر ضربه و مقاومت در برابر لباس،عملکرد ثابت در زیر بار ترکیبی شعاعی و محوری متناوب.

2مشخصات فنی

پارامترهای پایه ی جهانی واحد

سوراخ داخلی d: 196.85 mm
قطر بیرونی D: 241.3 mm
عرض کل مونتاژ T: 23.812 mm
عرض حلقه داخلی B: 23.017 mm
عرض حلقه بیرونی C: 17.462 mm
شعاع فیله r: 2.1 mm
ساختار: یک ردیف جداکننده ی رولر کانری، بدون مهر باز
مواد اولیه: فولاد حامل GCr15
فاصله استاندارد: فاصله طبیعی C0، فاصله بزرگ C3 قابل تنظیم
درجه دقت اختیاری: P0 / P6 / P5
محدوده دمای کاری: -30°C ~ 110°C (R196Z-4SA تا 130°C)
وزن خالص: 2.107 کیلو

R196Z-4 نسخه استاندارد

درجه بندی بار دینامیکی پایه Cr: 312 kN
C0r: 408 kN
سرعت چرخش محدود روغن: 2850 r/min
ویژگی اصلی: درمان گرما استاندارد، کنترل هزینه، مناسب برای تجهیزات ساختمانی بار سنگین متناوب

R196Z-4SA SA نسخه ارتقا یافته

درجه بندی بار دینامیکی پایه Cr: 336 kN
C0r: 435 kN
سرعت چرخش محدود روغن: 3100 r/min
ویژگی اصلی: درمان سطح تقویت شده SA، تماس رولر بهینه، ضد لباس، مقاومت در برابر دمای بالا، سر و صدا کم، برای 24 ساعت مداوم ضربه سنگین حفاری نهایی
نقشه های نصب کامل، منحنی های ویژگی بار و گزارش های آزمایش خستگی فرسوده می تواند بر اساس درخواست مشتری ارائه شود.

3مزیت های اصلی

1. دو نردبان قطبی کاملا قابل تعویض با ابعاد نصب کلی یکسانمشتریان استاندارد R196Z-4 را برای شرایط کار متناوب حساس به هزینه یا ارتقاء R196Z-4SA برای ضربه سنگین مداوم انتخاب می کنند، مجموعه های سفر حفاری با دمای بالا.
2. طراحی زاویه تماس بزرگ با رولر کوکی، ظرفیت حمل قوی برای تحمل بار سنگین رادیال ترکیبی + بار تک جهت محوری،عملکرد پایدار با ارتعاشات کم در اثر ضربه مکرر ماشین آلات ساختمانی به جلو یا عقب.
3. ساختار تقسیم مخروط و فنجان قابل جداسازی، مونتاژ مستقل و تعویض مناسب، به طور موثر کاهش دشواری جداسازی محرک نهایی حفاری و از دست دادن زمان خرابی نگهداری.
4. پیکربندی فرآیند متمایز: R196Z-4 با هزینه پایدار تقاضای بار سنگین معمولی را برآورده می کند؛ R196Z-4SA درمان حرارتی منحصر به فرد تقویت سطح را اضافه می کند،کاهش میزان شکسته شدن مسیر و آسیاب رولر، چرخه تعمیرات را بیش از 30٪ افزایش می دهد.
5. قفس چندگانه اختیاری: قفس فولادی استانداردی برای کاهش هزینه های انبوه؛ قفس مس جامد برای شرایط سخت کار بار سنگین در دمای بالا.
6. پشتیبانی سرویس قابل سفارشی سازی: C3 فضای باز بزرگ، درجه P5 دقت بالا، علامت گذاری لیزر OEM، پر کردن چربی ضد اکسیداسیون با دمای بالا، بسته بندی خنثی برند.
   به طور موثر کاهش سفر حفاری بارگیری تعویض و تجهیزات ساختمانی خاموش کردن حفظ و نگهداری از دست دادن.

4درخواست ها

این دو مدل اینچ حلقه ی چرخدار کوبیده، قطعات یدکی برای ساخت و ساز سنگین و ماشین آلات کشاورزی است:

• واحد های last drive excavator باکس کاهش حرکت پشتیبانی اصلی، محموله های هسته ای گیره باکس پیاده کردن مینی و متوسط
• مجموعه های بارگیری سنگین، رول جاده ای، تفاوت بولدوزر و محور موقعیت دهی
• محموله های انتقال محور بزرگ کشاورزی، تراکتور
• محور چرخ خودروهای حمل و نقل زیرزمینی معدن و کمد های پشتیبانی دستگاه کاهش
• بازارهای بازاريابی قابل تعویض اینچ استاندارد کار سنگین تک ردیف چرخدار تراشیده
• راه حل دو درجه قابل تعویض برای تعمیرات ماشین آلات ساختمانی و ساز و ساز OEM

5. چرا GQZ را انتخاب کنید

• 20 سال تجربه تولید حرفه ای برای بالارهای رول تراز سنگین اینچ از جمله سری سفر حفاری R196Z-4 & R196Z-4SA
• R196Z-4 و R196Z-4SA به طور کامل از نظر ابعاد قابل تعویض با ابعاد استاندارد بین المللی اینچ، اندازه نصب سازگار و تحمل مونتاژ.
• خدمات سفارشی سازی کامل OEM و ODM پشتیبانی از قفس مس، ارتقاء تصفیه C3، درجه دقت بالا و پر کردن روغن خاص با دمای بالا / پایین.
• بازرسی کامل و دقیق قبل از تحویل: آزمایش سختی مواد اولیه، بازرسی دقیق تراشیدن مخروط، تشخیص ضخامت لایه تقویت کننده سطح R196Z-4SA،آزمایش چرخه خستگی با ضربه متناوب با بار سنگین.
• تيم مهندسي حرفه اي ناقل مخروط در عرض 24 ساعت راهنمايي فني نصب را فراهم مي کند.
• خط تولید انبوه پایدار با قیمت عمده فروشی مناسب برای کارخانه های تعمیر ماشین آلات ساختمانی بلند مدت، OEM حفاری و تولید کنندگان تجهیزات معدن.
• ما بر روی طراحی استاندارد و ارتقا یافته درجه متمایز تمرکز می کنیم، ظرفیت حمل ترکیبی رادیال محوری قوی،ساختار قابل جدا شدن و نگهداری آسان و همکاری طولانی مدت با خریداران قطعات جایگزین ماشین آلات سنگین جهانی.

6کنترل کیفیت

• بررسی ترکیبات شیمیایی مواد اولیه و سختی سطح فولاد کرومی GCr15
• چرخاندن دقیق، خفیف کردن، سخت کردن و فرآوری فوق العاده برای حلقه های داخلی و خارجی
• فرآیند درمان گرما هدفمند متمایز: R196Z-4 فرآیند خنک سازی متناوب معمولی.R196Z-4SA منحصرا SA سطح تقویت خنک + لوگریتمی رول تماس منحنی تراش درمان.
• آزمایش عملکرد هدفمند طبقه بندی شده: R196Z-4 آزمون سنین چرخه استاندارد بار؛ R196Z-4SA افزایش دمای با سرعت بالا، آزمایش فرسایش شتابزده ضربه سنگین مداوم.
• دسته بندی رولر تراز شده، مونتاژ قفس فولادی/برنج، بازبینی ابعاد و ظاهر کامل قبل از بسته بندی ضد زنگ و حمل و نقل روغن.
• Each batch of R196Z series bearings passes full sampling heavy-load reciprocating rotation fatigue test to guarantee stable long-term operation inside excavator final drive and heavy construction machinery reducers.

7حالا يه نقل قول بگير

اگر شما نیاز به استانداردی R196Z-4 مقرون به صرفه استخر های رولر کج و ارتقاء ضد فرسایش R196Z-4SA Excavator سفر در حالی که برای تعمیر ماشین آلات ساخت و ساز و OEM تطابق،درخواست خود را به طور مستقیم ارسال کنید.
شما پس از ارسال درخواست خدمات پشتیبانی حرفه ای کامل دریافت خواهید کرد:

• پاسخ رسمي سریع در عرض 24 ساعت
• یک در یک گره و پوشش تطابق تحمل نصب راهنمایی فنی از مهندسین حرفه ای اینچ سنگین-وظیفه لاغری تراز
• پیشنهادات طرح حامل سفارشی از جمله قفس مسی و گزینه های ارتقاء فضای باز C3
• قیمت عمده فروشی مستقیم کارخانه برای سفارشات عمده قطعات جایگزین دو مدل مخلوط
• ارسال مقدار مورد نیاز خود را از هر مدل و تجهیزات بار سنگین مداوم و محیط کار درجه حرارت برای به دست آوردن نقل قول رسمی دقیق.

8سوالات عمومی

سوال1: تفاوت اصلی بین R196Z-4 و R196Z-4SA چیست؟
A1: ابعاد کلی نصب کاملا سازگار است؛ R196Z-4 مدل پایه استاندارد با درمان گرما معمولی است، هزینه پایین برای تجهیزات بار سنگین متناوب؛R196Z-4SA نسخه ارتقا یافته تقویت شده SA با درمان خاص تقویت سطح است، مقاومت بهتر در برابر فرسایش، مقاومت در برابر دمای بالا و عملکرد کم سر و صدا، به طور خاص برای 24 ساعت بدون وقفه حرکت نهایی حفاری ضربه سنگین طراحی شده است.
سوال2: محموله های سری R196Z می توانند چه بارهایی را تحمل کنند؟
A2: می تواند بار سنگین رادیال ترکیبی و بار یک طرفه بزرگ محوری را تحمل کند.موقعیت محوری دو طرفه نیاز به دو لاجری دارد که پشت به پشت یا رو به رو با بارگیری معقول نصب شده اند..
Q3: مزیت ساختاری جداکننده نردبان های کانری چیست؟
A3: مجموعه قفس چرخدار حلقه داخلی و فنجان بیرونی می توانند به طور کامل جدا شوند، نصب مستقل و جایگزینی مناسب در طول تعمیر جعبه گیربکس حفاری،جلوگیری از جداسازی کلی اجزای بزرگ انتقال.
