دو طرفه فشار سوزن رولرهای ZARF2575- TV ZARF2575TN استوانه ای استوانه ای

1خلاصه ی محصول

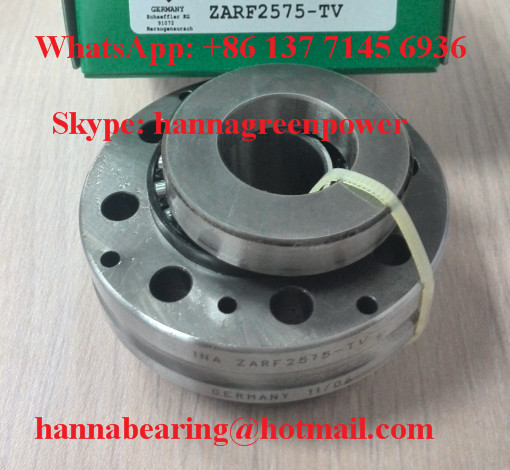

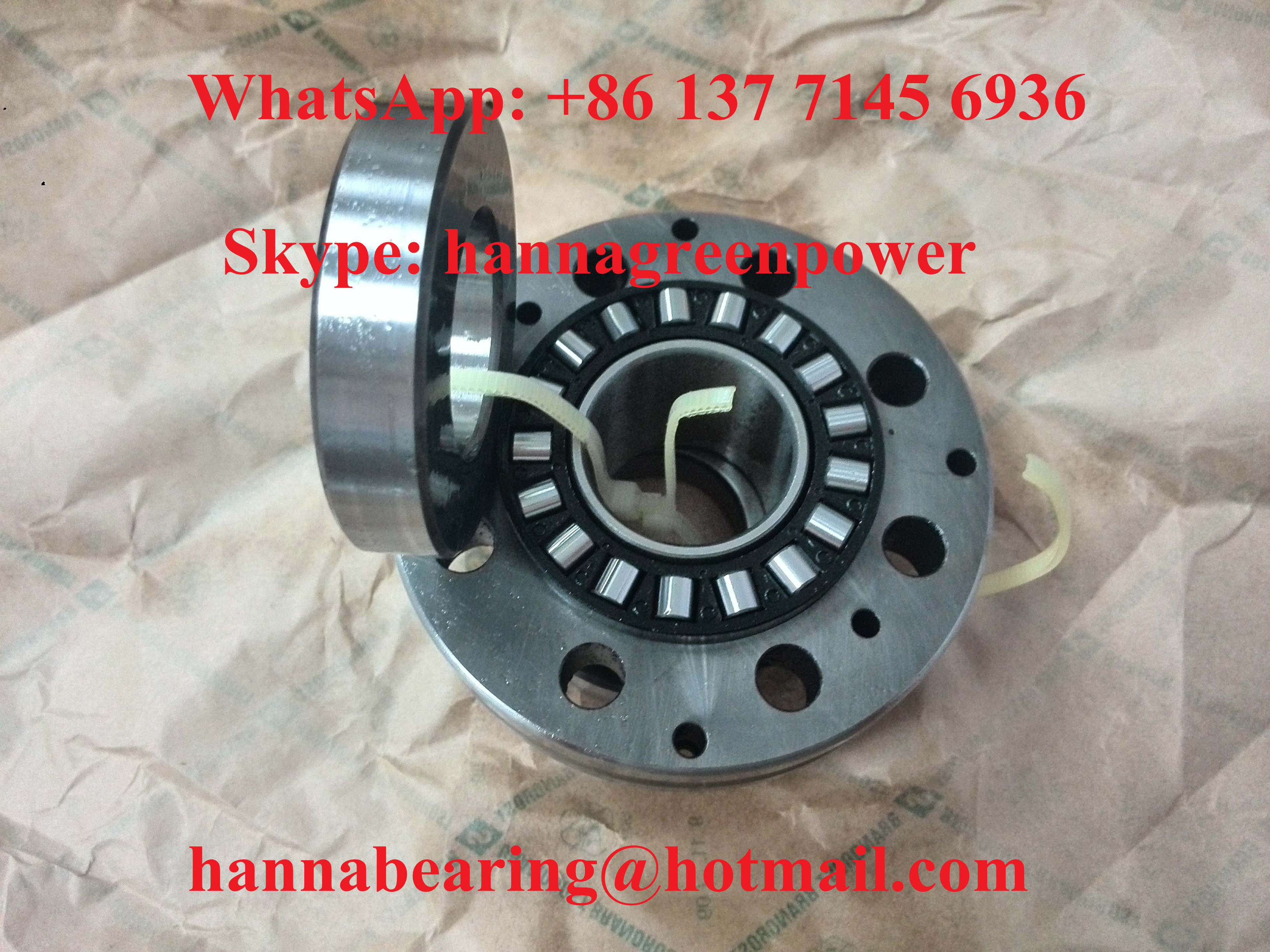

ZARF2575-TV و ZARF2575TN کاملاً قابل تعویض هستند و دارای رولر سوزن با دقت بالا و حلقه های رولر بالینی محوری هستند ، ابعاد نصب واحد d = 25mm ، D = 75mm ، عرض کلی B = 62mm.دو کد بخش نشان دهنده ی یک لاجری با استانداردهای مختلف علامت گذاری است..

توضیحات پسوند مدل:

• تلویزیون: قفس ماشین آلات مس جامد برای بخش رول سوزن، سفتی بالا، ضد تغییر شکل تحت بار مداوم بالا؛
• TN: قفس تزریق نیلونی تقویت شده با فیبر شیشه ای، سبک وزن، اصطکاک کم برای کار با بار متوسط و سرعت بالا.

ساختار کامپوزیتی یکپارچه ترکیبی از واحد رولر سوزن شعاعی و واحد رولر بالینی محوری دو طرفه در یک محفظه واحد است.به طور همزمان حمل بار رادیال سنگین و محوری دو طرفه پیش بارتمام عناصر و حلقه های رولینگ از فولاد حامل GCr15 سخت شده استفاده می کنند، فرایندهای خرد و فوق العاده دقیق،تحمل ابعاد کوچک، ارتعاش کم و دقت موقعیت بالا. به طور گسترده ای برای پشتیبانی پیچ توپ ابزار ماشین CNC، ماژول محرک خطی اتوماسیون،تجهیزات آزمایش دقیق واحد موقعیت گیری چرخش و مجموعه های انتقال دقیق نیمه هادی.

2مشخصات فنی

مدل: ZARF2575-TV / ZARF2575TN 100٪ قابل تعویض
ابعاد اساسی: سوراخ داخلی d=25mm، قطر بیرونی D=75mm، عرض کل B=62mm
ساختار: حامل ترکیبی، رول سوزن شعاعی + واحد یکپارچه رول بالینی محوری دو طرفه
مواد حلقه ای: فولادی با کرم کربن بالا GCr15، کاملا خاموش شده
گزینه های قفس: تلویزیون = قفس مسی جامد؛ TN = قفس نیلونی تقویت شده با فیبر شیشه ای PA66
درجه دقت استاندارد: P4؛ P2 فوق دقیق اختیاری برای تجهیزات فوق دقیق
فاصله استاندارد: فاصله معمولی CN، فاصله بزرگ C3 قابل تنظیم
کمترین شعاع فیله گره r=1.5mm
محدوده دمای کار: -30°C ~ 120°C
وزن خالص: 0.74kg
بار رادیال دینامیکی پایه Cr: 48.5kN
بار رادیال استاتیک پایه C0r: 72kN
بار محوری دینامیکی پایه Ca: 63kN
بار محوری استاتیک پایه C0a: 142kN
سرعت چرخش محدود کننده روغن: 3600 r/min
نقشه های نصب کامل، راهنمای تطبیق پیش بارگیری پیچ و گزارش های آزمایش دوام چرخه طولانی با دقت بالا می تواند بر اساس درخواست مشتری ارائه شود.

3مزیت های اصلی

1. ZARF2575-TV و ZARF2575TN دارای ابعاد شکل و پارامترهای بار یکسان هستند که برای تعویض کاملا قابل تعویض هستند.مشتریان می توانند مواد قفس را با توجه به شرایط بار و سرعت واقعی انتخاب کنند.
2. طراحی یکپارچه ای کامپوزیت یکپارچه، در عین حال ظرفیت حامل محوری شعاعی و دو طرفه را تحقق می بخشد، ساختار پشتیبانی پیچ ابزار ماشین را ساده می کند،کاهش تعداد کل قطعات مونتاژ و ساعات کاری مونتاژ.
3. ساختار تماس رولینگ با سفتی فوق العاده بالا، انحراف لاستیکی کوچک تحت بار سنگین، اطمینان از دقت موقعیت گذاری پایدار طولانی مدت سیستم تغذیه پیچ توپ،به طور موثر بهبود دقت ماشین آلات CNC.
4. مواد قفس دوگانه اختیاری: نسخه تلویزیون مسی مناسب برای شرایط سخت کار 24 ساعت بار سنگین مداومنسخه نایلون TN سبک وزن با اصطکاک کم برای بار متوسط انتقال دقیق با سرعت بالا.
5. فوق العاده دقیق superfinishing مسیر، توزیع بار یکنواخت در تمام عناصر رولینگ، کم صدا در حال اجرا، افزایش درجه حرارت کوچک در طول زمان طولانی کار مداوم با سرعت بالا.
6. پشتیبانی کامل از خدمات قابل تنظیم: درجه فوق دقیق P2 ، پر کردن چربی خاص مقاوم در برابر دمای بالا ، علامت گذاری لیزر OEM در حلقه بیرونی ، بسته بندی چوبی صادراتی خنثی.
7. طراحی حلقه داخلی قابل جدا کردن، تنظیم پیش بار مستقل مناسب در طول مونتاژ پیچ، جدا کردن آسان و نگهداری برای تعمیر دستگاه ابزار پس از فروش.
8. طرح طرح کلی کامپکت، مساحت نصب کوچک را اشغال می کند، perfect matching narrow screw support housing of small and medium sized CNC machining centers.

4سناریوهای کاربرد

ZARF2575 سری ترکیبی سوزن رول محوری نردبان هسته ای پشتیبانی با دقت بالا قطعات معدنی برای اتوماسیون و تجهیزات ماشین آلات دقیق است:

• مرکز ماشینکاری CNC، پیچ توپ چرخ دار، مجموعه های پای پای ثابت
• واحد اتوماسیون ماژول خطی، واحدهای انتقال موقعیت چرخشی بار سنگین
• ابزار بازرسی دقیق، تجهیزات آزمایش نوری موقعیت های پشتیبانی چرخشی با سفتی بالا
• تجهیزات پردازش نیمه هادی، مجموعه های محرک پیچ دقیق کوچک
• قطعات پشتیبان دقیق ماشین خرد، قطعات پشتیبان قطب تغذیه ماشین حکاکی

بازارهای بازاريابی قابل تعویض 25mm سوراخ سری ZARF دو سوزن چرخ دار محوری
راه حل لابراتوار دقیق با سختی بالا برای تولید کنندگان OEM ماشین آلات، کارخانه های تجهیزات اتوماسیون و تامین کنندگان مطابقت عمده انتقال دقیق.

5. چرا GQZ را انتخاب کنید

25 سال تجربه حرفه ای در تولید لوله های چرخدار محوری با سوزن ترکیبی دقیق سری ZARF از جمله ZARF2575-TV و ZARF2575TN
دو شماره مدل کاملاً از نظر ابعاد قابل تعویض با لاغرهای کامپوزیت استاندارد بین المللی ZARF، درجه دقت ثابت، درجه بار و شاخص های تحمل نصب.
خدمات سفارشی سازی کامل OEM و ODM که از ارتقاء فوق دقیق P2 ، پر کردن روغن خاص با دمای بالا و خدمات مشخص کننده سطح سفارشی پشتیبانی می کند.
بازرسی کامل پیش از تحویل: آزمایش سختی حلقه GCr15، بازرسی خشکی سطح مسیر، آزمایش مقاومت به تغییر شکل قفس، آزمایش پیری دور دور دور دور دور دور دور دور دور دور دور دور دور.
تیم مهندسی محور های دقیق ترکیبی حرفه ای در عرض 24 ساعت تنظیم پیش بارگیری پیچ توپ و راهنمایی های فنی نصب متناسب با محفظه گره را فراهم می کند.
خطوط تولید انبوه پایدار با قیمت عمده فروشی مناسب برای تولید کنندگان ماشین آلات CNC بلند مدت، تامین کنندگان تجهیزات اتوماسیون و کارخانه های تجهیزات آزمایش دقیق.
ما بر روی طراحی محور رادیال یکپارچه و سفتی کامپوزیت تمرکز می کنیمعملکرد دقیق بالا و عمر طولانی و همکاری طولانی مدت با خریداران قطعات جایگزین جهانی ماشین آلات دقیق.

6کنترل کیفیت

بررسی ترکیب شیمیایی مواد خام و سختی حلقه های داخلی و خارجی فولادی GCr15
جعل دقیق، تبرکاری خفیف و فرآوری فوق دقیق آینه های فوق العاده برای مسیر چرخ دار سوزن شعاعی و مسیر چرخدار محوری
فرآیند تولید قفس دوگانه: ساخت فرش CNC فرش / تزریق یکپارچه نایلون فیبر شیشه ای ، بازرسی دقیق سطح و قدرت
آزمایش عملکرد هدفمند طبقه بندی شده: آزمایش پیری دوران دور دور طولانی سری ZARF2575 با فشار بالا، آزمایش ثبات دقیق در دمای ثابت،تشخیص انحراف بار ترکیبی شعاعی محوری
دسته بندی خودکار رولر، مونتاژ قفس، بررسی مجدد نقص ابعاد کامل و سطح قبل از پوشش ضد زنگ روغن و بسته بندی جعبه چوبی
Each batch of ZARF2575 bearings passes full sampling combined radial-axial heavy load rotation test to guarantee stable long-term high precision support performance inside CNC ball screw and precision automation transmission equipment.

7حالا يه نقل قول بگير

اگر شما نیاز به سفتی بالا ZARF2575-TV قفس برنجی / ZARF2575TN قفس نایلان ترکیب سوزن چرخ دار محوری برای پیچ توپ CNC، اتوماسیون دقیق تجهیزات نگهداری و OEM تطبیق،درخواست خود را به طور مستقیم ارسال کنید.
شما پس از ارسال درخواست خود خدمات پشتیبانی حرفه ای کامل دریافت خواهید کرد:

• پاسخ رسمي سریع در عرض 24 ساعت
• تنظیم پیش بارگیری پیچ توپ یک به یک و تطبیق محفظه میله راهنمای فنی نصب از مهندسان حرفه ای لوله های کامپوزیت سری ZARF
• پیشنهادات طرح لوله کشی سفارشی از جمله گزینه های ارتقاء درجه فوق دقیق P2
• قیمت عمده فروشی مستقیم کارخانه برای سفارشات عمده قطعات جایگزین بزرگ

ارسال مقدار مورد نیاز خرید و تجهیزات دقت بالا، بار سنگین پیش بار و محیط کار سرعت متوسط برای به دست آوردن نقل قول رسمی دقیق.

8سوالات عمومی

سوال1: تفاوت بین ZARF2575-TV و ZARF2575TN چیست؟
A1: آنها دارای اندازه یکسان، ظرفیت بار و دقت هستند، فقط مواد قفس متفاوت؛ تلویزیون قفس مس جامد برای بار مداوم سنگین است، TN قفس نایلون تقویت شده برای بار متوسط با سرعت بالا است.
سوال2: ویژگی یابی ترکیبی ZARF چیست؟
A2: ساختار یکپارچه با رول سوزن شعاعی و رول استوانه ای محوری دو طرفه ، می تواند بار محوری شعاعی و دو طرفه را به طور همزمان تحمل کند ، به طور گسترده ای برای پشتیبانی پای ثابت پیچ توپ استفاده می شود.
سوال 3: چه درجه دقیقی برای این لاجری استاندارد است؟
A3: دقت استاندارد درجه P4 است، نسخه فوق دقیق P2 می تواند برای تجهیزات نوری و نیمه هادی با دقت فوق العاده سفارشی شود.
