ورق فولاد قفس ترازنده سوزن رولرهای PNA25/47 25x47x20mm

1. نمای کلی محصول

PNA25/47 یک بلبرینگ غلتکی سوزنی قابل تنظیم خارج از مرکز قابل تنظیم سری PNA متریک است که مجهز به حلقه داخلی خاموش یکپارچه، سوراخ داخلی با ابعاد استاندارد یکپارچه d=25 میلی متر، قطر خارجی D=47 میلی متر، عرض کلی B=20 میلی متر است. این بلبرینگ از حلقه خارجی کروی با آستین خارجی جدا شده دوگانه استفاده می کند که از تنظیم دقیق فاصله مرکزی کوچک و جبران خود تراز استاتیک برای از بین بردن انحراف مونتاژ بین شفت و سوراخ های محفظه پشتیبانی می کند.

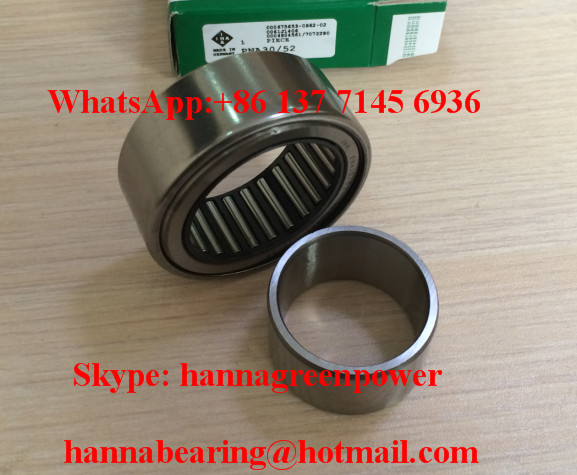

مجموعه کامل از پیش مونتاژ شده شامل غلتک های سوزنی استوانه ای با دقت بالا، قفس فولادی مهر شده و حلقه داخلی جامد عملیات حرارتی است. آستین خارجی جدا شده فضای فشاری را حفظ می کند، کاربران می توانند موقعیت خارج از مرکز تنظیم شده را با سفت کردن پیچ ها پس از موقعیت یابی قفل کنند. تمام حلقه های بلبرینگ و غلتک های سوزنی از فولاد بلبرینگ GCr15 کاملاً خاموش شده که با سنگ زنی فوق العاده دقیق پردازش شده است، استفاده می کنند. غلتک های سوزنی از مرتب سازی ابعادی دقیق عبور می کنند تا تلرانس سازگار را تضمین کنند و چرخش پایدار با صدای کم را تحت بار شعاعی متناوب متوسط ​​ایجاد کنند. به طور گسترده در غلتک های کشش سنگین ماشین چاپ، شفت های باز کردن فیلم بسته بندی اتوماتیک، غلتک های پشتیبانی نوار نقاله سبک وزن متوسط ​​و مجموعه های موقعیت یابی چرخشی کمکی بزرگ نساجی استفاده می شود.

2. مشخصات فنی

مدل: PNA25/47
ابعاد پایه: d=25 میلی متر، D=47 میلی متر، B=20 میلی متر
قطر مسیر حلقه داخلی F=30 میلی متر، حد شانه محفظه D1=40 میلی متر
ساختار: بلبرینگ غلتکی سوزنی قابل تنظیم جدا شده خود تراز، حلقه داخلی کامل، نگهدارنده فولادی مهر شده
مواد خام: فولاد بلبرینگ کروم کربن بالا GCr15 برای حلقه ها و غلتک های سوزنی
لقی شعاعی استاندارد: CN لقی نرمال، لقی بزرگ شده C3 قابل سفارشی سازی
پارامتر تنظیم: محدوده تنظیم دقیق فاصله مرکزی ±0.35 میلی متر، حداکثر انحراف محوری مجاز 0.6 میلی متر
حداقل شعاع فیلت شفت r=1.0 میلی متر، فیلت حلقه داخلی r1=0.4 میلی متر
محدوده دمای عملیاتی: -30 درجه سانتیگراد ~ 120 درجه سانتیگراد
وزن خالص تک قطعه: 0.125 کیلوگرم
بار شعاعی دینامیکی پایه Cr: 21.5 کیلو نیوتن
بار شعاعی استاتیکی پایه C0r: 30.2 کیلو نیوتن
سرعت چرخش محدود کننده گریس: 4500 دور در دقیقه
نقشه های نصب کامل، راهنمای عملیات تنظیم خارج از مرکز و گزارش های تست دوام چرخش مداوم چرخه طولانی در صورت درخواست مشتری قابل ارائه است.

3. مزایای کلیدی

• حلقه خارجی خود تراز کروی به علاوه طراحی دوگانه آستین خارجی جدا شده قابل تنظیم، به طور موثر خطاهای ماشینکاری و مونتاژ شفت و محفظه را جبران می کند، نرخ رد مونتاژ تجهیزات را کاهش می دهد.
• حلقه داخلی عملیات حرارتی یکپارچه مجهز به استاندارد، بدون نیاز به سخت کاری و سنگ زنی اضافی برای شفت تطبیق، پردازش لوازم جانبی را ساده می کند و چرخه مونتاژ تولید را کوتاه می کند.
• چیدمان شعاعی نازک و فشرده، فضای نصب شعاعی کمی را اشغال می کند، جزء تطبیق ایده آل برای ساختارهای پشتیبانی غلتکی باریک ماشین آلات چاپ و بسته بندی متوسط.
• غلتک های سوزنی فوق العاده صیقلی آینه ای با مرتب سازی قطر دقیق، توزیع تنش یکنواخت هر غلتک، صدای عملیاتی کم و افزایش دمای جزئی در طول عملیات مداوم متوسط ​​سرعت طولانی.
• آستین خارجی جدا شده با شکاف فشاری، موقعیت خارج از مرکز را می توان پس از سفت کردن پیچ ها بدون جابجایی در طول اجرای طولانی مدت تجهیزات محکم قفل کرد.
• پشتیبانی کامل خدمات سفارشی: لقی شعاعی بزرگ شده C3، درجه دقت بالا P6، علامت گذاری لیزری OEM روی آستین خارجی، بسته بندی ضد زنگ کارتن صادراتی خنثی.
• واحد بلبرینگ از پیش مونتاژ شده یکپارچه، قفس فولادی غلتک های سوزنی را به طور پایدار ثابت می کند تا از پراکندگی غلتک در هنگام جداسازی و نگهداری پس از فروش جلوگیری کند.
• عملیات ضد خوردگی غیرفعال سازی روی سطح آستین خارجی، مقاومت عالی در برابر زنگ زدگی برای محیط های کاری صنعتی با گرد و غبار سبک داخلی.

4. سناریوهای کاربرد

بلبرینگ غلتکی سوزنی قابل تنظیم جدا شده خود تراز PNA25/47 قطعه یدکی پشتیبانی قابل تنظیم اصلی برای تجهیزات انتقال صنعتی سبک متوسط ​​است:

• غلتک تغذیه کاغذ ماشین آلات چاپ، مجموعه های بلبرینگ پشتیبانی چرخشی غلتک کشش سنگین
• واحدهای موقعیت یابی انتقال غلتک باز کننده فیلم تجهیزات بسته بندی اتوماتیک
• موقعیت های بلبرینگ پشتیبانی غلتک اصلی تجهیزات انتقال مواد متوسط ​​وزن
• شفت های انتقال کمکی چرخش نساجی بزرگ، اتصالات چرخشی تجهیزات باغبانی متوسط

بلبرینگ غلتکی سوزنی خارج از مرکز خود تراز سری PNA با سوراخ 25 میلی متر قابل تعویض پس از فروش
راه حل بلبرینگ سوزنی جبران کننده ناهم ترازی مقرون به صرفه برای OEM ماشین چاپ، کارخانه های تجهیزات بسته بندی و تطبیق عمده ماشین آلات نوار نقاله سبک متوسط.

5. چرا بلبرینگ GQZ را انتخاب کنید

• 25 سال تجربه تولید حرفه ای برای بلبرینگ های غلتکی سوزنی قابل تنظیم جدا شده خود تراز سری PNA از جمله PNA25/47
• PNA25/47 کاملاً از نظر ابعادی با بلبرینگ های سوزنی خود تراز سری PNA استاندارد بین المللی قابل تعویض است، محدوده تنظیم، بارگذاری و شاخص های تلرانس مونتاژ سازگار.
• خدمات سفارشی سازی کامل OEM و ODM پشتیبانی از ارتقاء لقی C3، درجه دقت بالا و عملیات ضد زنگ سطح ویژه.
• بازرسی کامل دقیق قبل از تحویل: تست سختی حلقه GCr15، بازرسی مرتب سازی ابعادی غلتک سوزنی، تست خستگی تنظیم مجدد آستین جدا شده، تست پیری چرخش مداوم با سرعت بالا.
• تیم مهندسی بلبرینگ سوزنی حرفه ای راهنمایی فنی نصب تطبیق شفت و محفظه تنظیم دقیق خارج از مرکز را در عرض 24 ساعت ارائه می دهد.
• خطوط تولید انبوه پایدار با قیمت های عمده فروشی مطلوب برای تولید کنندگان تجهیزات چاپ طولانی مدت، تامین کنندگان ماشین آلات بسته بندی و کارخانه های تجهیزات نوار نقاله سبک متوسط.
• ما بر طراحی خود تراز کروی جدا شده قابل تنظیم، ساختار یکپارچه حلقه داخلی یکپارچه، چیدمان صرفه جویی در فضا و همکاری برد-برد طولانی مدت با خریداران قطعات یدکی انتقال صنعتی سبک جهانی تمرکز می کنیم.

6. کنترل کیفیت

• ترکیب شیمیایی مواد خام و بازرسی سختی حلقه داخلی فولاد بلبرینگ GCr15 و آستین خارجی جدا شده
• مهر زنی دقیق، برش، کوئنچینگ تمپرینگ و سنگ زنی نهایی برای حلقه خارجی کروی و حلقه داخلی جامد
• برش دقیق غلتک سوزنی، سخت کاری و فوق العاده صیقلی آینه ای، فرآیند غربالگری مرتب سازی ابعادی خودکار
• تشکیل یکپارچه قفس فولادی مهر شده و رویه مونتاژ غلتک خودکار برای کنترل یکنواخت لقی غلتک
• تست عملکرد هدفمند طبقه بندی شده: تست پیری چرخش متوسط ​​سرعت چرخه طولانی PNA25/47، تست خستگی تنظیم مجدد خارج از مرکز، تشخیص تغییر شکل بار ترکیبی شعاعی
• بازرسی مجدد ابعادی کامل و نقص سطح قبل از پوشش روغن ضد زنگ و بسته بندی کارتن
• هر دسته از بلبرینگ های PNA25/47 تست چرخش رفت و برگشتی بار شعاعی نمونه گیری کامل را برای تضمین عملکرد پشتیبانی خود تراز پایدار طولانی مدت در تجهیزات انتقال چاپ، بسته بندی و نوار نقاله سبک متوسط ​​گذرانده است.

7. اکنون قیمت بگیرید

اگر به بلبرینگ های غلتکی سوزنی قابل تنظیم جدا شده خود تراز PNA25/47 با حلقه داخلی یکپارچه برای نگهداری و تطبیق OEM ماشین آلات چاپ، بسته بندی و نوار نقاله سبک متوسط ​​نیاز دارید، استعلام خود را مستقیماً ارسال کنید.
شما خدمات پشتیبانی حرفه ای کامل را پس از ارسال استعلام خود دریافت خواهید کرد:
پاسخ سریع قیمت گذاری رسمی کارخانه در عرض 24 ساعت
راهنمایی فنی عملیات تنظیم خارج از مرکز و نصب تطبیق شفت و محفظه یک به یک از مهندسان حرفه ای بلبرینگ سوزنی سری PNA
پیشنهادات طرح بلبرینگ سفارشی شامل گزینه های ارتقاء لقی بزرگ شده C3
قیمت عمده فروشی عمده کارخانه مستقیم رقابتی برای سفارشات عمده قطعات یدکی بزرگ
مقدار خرید مورد نیاز و محیط کاری متوسط ​​سرعت گرد و غبار سبک تجهیزات را برای دریافت قیمت رسمی دقیق ارسال کنید.

8. سوالات متداول

1. س1: ویژگی ساختاری اصلی بلبرینگ PNA25/47 چیست؟
   پاسخ 1: این بلبرینگ از ساختار خارج از مرکز قابل تنظیم آستین خارجی جدا شده خود تراز حلقه خارجی کروی با حلقه داخلی یکپارچه کامل استفاده می کند که می تواند ناهم ترازی مونتاژ استاتیک شفت و محفظه را جبران کند و فاصله مرکزی نصب را تنظیم کند.
2. س2: آیا باید یک حلقه داخلی اضافی برای PNA25/47 خریداری کنم؟
   پاسخ 2: خیر، بلبرینگ مجهز به حلقه داخلی یکپارچه خاموش شده تطبیق یافته است که می تواند مستقیماً روی شفت زمین استاندارد بدون پردازش عملیات حرارتی اضافی نصب شود.
3. س3: PNA25/47 به چه تجهیزاتی به طور گسترده قابل استفاده است؟
   پاسخ 3: عمدتاً با غلتک های کشش سنگین ماشین های چاپ، غلتک های باز کننده تجهیزات بسته بندی، غلتک های پشتیبانی اصلی نوار نقاله های سبک و شفت های انتقال کمکی ماشین آلات نساجی تطبیق داده می شود.
