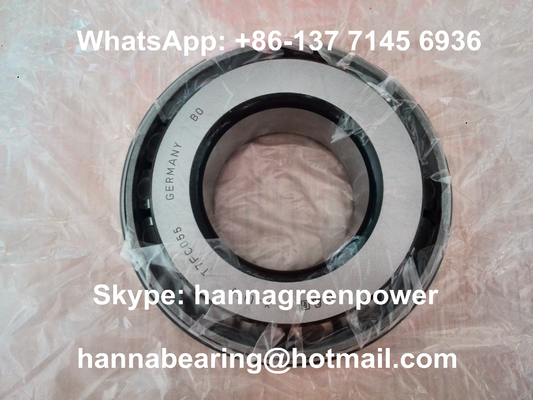

X-Life T7FC045-XL تک ردیف چرخدار کانری T7FC 045/HN3QCL7C 45x95x29mm

1خلاصه ی محصول

1خلاصه ی محصول
T7FC045-XL و T7FC045/HN3QCL7C مطابق با استاندارد متریک ISO355 T7FC هستند، یک ردیف جداکننده ی رولر کانری، ابعاد نصب یکپارچه، سوراخ داخلی d=45mm، قطر بیرونی D=95mm.عرض کل مونتاژ T=29mm، عرض حلقه داخلی B = 26.5mm، عرض حلقه بیرونی C = 20mm، مجهز به زاویه تماس 30° بزرگ برای تحمل بار فشار محوری یک طرفه قوی.
دو نوع پسوند، فرایندهای تولید حرفه ای متمایز را برای سناریوهای کار متفاوت اتخاذ می کنند:

• XL: مدل ارتقا یافته X-life با عمر طولانی، مسیر فوق العاده دقیق آینه ای، رول های کوبیده به شدت درجه بندی شدههندسه ای بهینه شده تماس داخلی و درمان گرما اختصاصی تخفیف استرس، به طور قابل توجهی افزایش بار محدودیت خستگی، به ویژه برای 24 ساعت بدون توقف تجهیزات تولید بار سنگین طراحی شده است؛
• HN3QCL7C: درجه برتر با دقت بالا و مقاومت در برابر دمای بالا، تعریف فنی پسوند ترکیبی:
  HN3 حلقه داخلی با درمان ویژه ی حرارتی سطحی برای افزایش مقاومت در برابر فرسایش و دمای بالا
  Q ️ منحنی تماس رولر بهینه شده لوگاریتیمی برای کاهش گشتاور اصطکاک و تاثیر لرزش
  CL7C
  ساخت کامل جداکننده تقسیم: مجموعه یکپارچه حلقه داخلی، رول های مخروطی و قفس را می توان به طور کامل از حلقه بیرونی جدا کرد، نصب گره را بسیار ساده می کند.جداسازی و نگهداری در محلتمام حلقه ها و عناصر رولینگ از فولادی با کرم کربن بالا GCr15 ساخته شده اند که دارای سختی بالا، مقاومت عالی در برابر لباس و مقاومت در برابر ضربه است.به طور گسترده ای در دستگاه های کاهش دهنده دنده های سنگین صنعتی استفاده می شود، محورهای محرک ماشین آلات ساختمانی، گره های انتقال کمکی متالورژیک، تجهیزات حمل کننده معدن و جعبه های کاهش کمکی انرژی بادی.

2مشخصات فنی

پارامترهای پایه عمومی واحد

سوراخ داخلی d: 45 میلی متر
قطر بیرونی D: 95 mm
عرض حلقه داخلی B: 26.5 mm
عرض حلقه بیرونی C: 20 mm
عرض کل مونتاژ T: 29 mm
زاویه تماس: 30 درجه
ساختار: یک ردیف جداکننده ی رولر کانری، طراحی باز بدون مهر و موم
مواد اولیه: فولاد حامل GCr15
گزینه های قفس: قفس فولادی محکم / قفس مسی جامد
فاصله استاندارد: فاصله معمولی CN، فاصله بزرگ C3 قابل تنظیم
دمای کار: -30°C ~ 130°C (مقاومت گرما HN3QCL7C بالاتر)
وزن خالص: 0.92 کیلو
حداقل شعاع فیله r: 2.5 mm
ضریب محاسبه: e=0.88فاکتور محوری Y=068فاکتور محوری ایستاتیک Y0=040

T7FC045-XL

بار رادیال دینامیکی پایه Cr: 110 kN
بار رادیال استاتیک پایه C0r: 112 kN
محدودیت بار خستگی Cur: 17.0 kN
سرعت محدود روغن: 8600 r/min
سرعت مرجع مداوم: 6100 r/min
ویژگی اصلی: ارتقاء ضد خستگی X-life، طول عمر طولانی برای تجهیزات سنگین بدون وقفه

T7FC045/HN3QCL7C

بار رادیال دینامیکی پایه Cr: 89.7 kN
بار رادیال استاتیک پایه C0r: 112 kN
محدودیت بار خستگی Cur: 12.7 kN
سرعت محدود روغن: 7000 r/min
سرعت مرجع مداوم: 4800 r/min
ویژگی اصلی: درمان حرارتی حلقه داخلی HN3 + تماس بهینه Q + CL7C با دقت بالا ، مقاومت در برابر دمای بالا ، اصطکاک کم ، چرخش پایدار کم صدا
نقشه های نصب کامل، منحنی های ویژگی بار و گزارش های آزمایش خستگی تسریع شده متفاوت می تواند بر اساس درخواست مشتری ارائه شود.

3مزیت های اصلی

1. دو نوع کاملا قابل تعویض با کارایی بالا با اندازه های مشابه نصب customers select XL long-life version for non-stop heavy production lines or HN3QCL7C high-temperature high-precision version for high-speed gearbox transmission according to equipment operating conditions
2. 30° زاویه تماس بزرگ طرح رول تراکم دار، ظرفیت حمل کامل عالی برای تحمل بار رادیال ترکیبی سنگین و بار محوری یک طرفه بزرگ،عملکرد پایدار با ارتعاش کم در شرایط بارگذاری مکرر جلو و عقب
3. طراحی کاملا قابل جداسازی تقسیم ، مجموعه قفس رول داخلی از حلقه بیرونی جدا شده ، نصب و جدا کردن آسان بر روی شاخه های سنگین ، به طور موثر از آسیب خراش در مسیر مسابقه در طول تعمیر و نگهداری جلوگیری می کند
4. ارتقاء های فنی اختصاصی برای دو مدل: XL عملکرد کلی ضد خستگی مواد را برای کاهش هزینه های تعویض مکرر افزایش می دهد؛HN3QCL7C افزودن درمان حرارتی حلقه داخلی خاص بر اساس Q+CL7C طراحی دقت اصطکاک کم، بهبود مقاومت در برابر حرارت بالا و سایش در شرایط سخت کاری
5. گزینه های قفس دوگانه: قفس فولادی استامپ شده برای سناریوهای سنگین سنگین؛ قفس مس جامد ضد تغییر شکل برای کار مداوم در دمای بلند مدت
6. خدمات قابل تنظیم: C3 روشنایی شعاعی بزرگ، درجه P5 دقت بالا، علامت گذاری لیزر OEM، پر کردن چربی ضد اکسیداسیون خاص با دمای بالا
   به طور موثر چرخه های تعمیرات کاهش دهنده های سنگین، تجهیزات ساخت و ساز و تجهیزات انتقال متالورژیک را گسترش دهید، از دست دادن هزینه های نگهداری در زمان توقف تولید را کاهش دهید

4درخواست ها

این مدل دوگانه T7FC045 با عملکرد بالا، مجموعه ی نردبان های کانری، قطعات یدکی یدکی اصلی برای تجهیزات چرخنده صنعتی سنگین است:
دستگاه های کاهش دهنده دنده های صنعتی سنگین، مجموعه های پشتیبانی انتقال سر کان کنی
محموله های کوچک بارگیری، رول جاده ای، حفاری، واحدهای قرار دادن محور محرک سنگین
قطعات جایگزین رول های سنگین تولیدی فولاد
جعبه های کوچک کمکی انرژی بادی، قطعات چرخش موقعیت مکانی دستگاه های بلند کردن بندر
ماشین های برداشت کشاورزی سبک و سنگین، مخلوط کننده صنعتی متوسط
بازارهای بازاريابی قابل تعویض 45 میلی متری با کارایی بالا و یک ردیف چرخدار تراز
راه حل گران قیمت دو درجه بار سنگین قابل جدا شدن برای چرخه طولانی یا تعمیر و نگهداری تجهیزات صنعتی با دقت بالا در دمای بالا

5. چرا GQZ را انتخاب کنید

25 سال تجربه حرفه ای در تولید نردبان های خروجی X-life و HN3QCL7C سری T7FC با عملکرد بالا
T7FC045-XL و T7FC045/HN3QCL7C از نظر ابعاد با نردبان های استاندارد بین المللی سری T7FC، اندازه محدوده سازگار، درجه بار و شاخص های تحمل مونتاژ کاملا قابل تعویض هستند
خدمات سفارشی سازی کامل OEM و ODM پشتیبانی از قفس مس، ارتقاء تصفیه C3، درجه دقت بالا و سفارشی سازی مخصوص روغن با دمای بالا / پایین
بازرسی کامل و دقیق قبل از تحویل: آزمایش سختی مواد اولیه، بازرسی دقیق آسیاب مخروط، آزمایش چرخه خستگی متناوب بار سنگین متمایزبازرسی ضخامت لایه درمان حرارتی HN3
تیم مهندسی حرفه ای تابلو مخروط ارائه می دهد گره و پوشش تحمل تطابق راهنمای نصب در عرض 24 ساعت
خطوط تولید انبوه پایدار با قیمت عمده فروشی عمده برای تولید کنندگان ماشین آلات گیربکس، ساخت و ساز و متالورژی
ما بر روی طراحی با عملکرد بالا تمرکز داریم، ظرفیت حمل رادیال محوری قوی،ساختار قابل جدا شدن و نگهداری آسان و همکاری طولانی مدت با خریداران قطعات جایگزین تجهیزات صنعتی جهانی

6کنترل کیفیت

بررسی ترکیبات شیمیایی مواد اولیه و سختی سطح فولاد کرومی GCr15
پیچاندن دقیق، سخت کردن خاموش کردن و فرآوری فوق العاده آینه برای مسیرهای مخروط حلقه داخلی و خارجی
فرآیند درمان گرما هدفمند متمایز: نسخه XL فرآیند تقویت تخفیف استرس X-lifeHN3QCL7C منحصراً حلقه داخلی HN3 درمان ویژه حرارت سطح + Q آسیاب لوگریتمی تماس + CL7C درمان بهینه سازی سطح دقیق
آزمایش عملکردی هدفمند طبقه بندی شده: T7FC045-XL آزمایش پیر شدن با خستگی شتابزده با چرخه طولانی؛ T7FC045/HN3QCL7C افزایش دمای چرخش با اصطکاک کم و آزمایش دوام در دمای بالا
دسته بندی رولر تراز شده، مونتاژ قفس فولادی/برنج، بررسی مجدد ابعاد و ظاهر کامل قبل از بسته بندی و حمل روغن ضد زنگ
هر دسته ای از لاغرهای سری T7FC045 از آزمون خستگی چرخش متناوب بار سنگین نمونه برداری کامل عبور می کنند تا عملکرد پایدار طولانی مدت در داخل تجهیزات حمل و نقل صنعتی سنگین تضمین شود.

7حالا يه نقل قول بگير

اگر شما نیاز به X-زندگی طول عمر T7FC045-XL و درجه حرارت بالا با دقت بالا T7FC045/HN3QCL7C لاستیک کج برای گیربکس سنگین، ساخت و ساز و نگهداری تجهیزات معدن،درخواست خود را به طور مستقیم ارسال کنید.
شما پس از ارسال درخواست خود خدمات پشتیبانی حرفه ای کامل دریافت خواهید کرد:
پاسخ رسمي سریع در عرض 24 ساعت
یک به یک گره و پوشش تطابق تحمل نصب راهنمایی فنی از مهندسین حرفه ای با عملکرد بالا لاغری تراز
پیشنهادات طرح حامل سفارشی از جمله قفس مسی و گزینه های ارتقاء فضای باز C3
قیمت عمده فروشی مستقیم کارخانه برای سفارشات عمده قطعات جایگزین دو مدل مخلوط
ارسال مقدار مورد نیاز خود را از هر مدل و تجهیزات سرعت مداوم و بار سنگین و محیط کار درجه حرارت برای به دست آوردن نقل قول رسمی دقیق

8سوالات عمومی

سوال1: تفاوت اصلی بین T7FC045-XL و T7FC045/HN3QCL7C چیست؟
A1: ابعاد نصب کاملاً سازگار است؛ T7FC045-XL مدل ارتقا یافته ضد خستگی X-life با بار محدودی خستگی بالاتر است.مناسب برای تجهیزات بار سنگین با دمای طبیعی بدون وقفه 24 ساعت؛ T7FC045/HN3QCL7C اضافه می کند HN3 حلقه داخلی درمان حرارتی ویژه بر روی QCL7C خروجی فرسایش کم با دقت بالا، دمای بالا قوی تر و مقاومت در برابر لباس، متناسب با سرعت بالا،جعبه های گیربکس های سنگین با درجه حرارت بالا.
سوال2: محموله های سری T7FC045 می توانند چه بارهایی را تحمل کنند؟
A2: می تواند بار رادیال سنگین و بار محوری یک طرفه را تحمل کند؛ موقعیت محوری دو طرفه نیاز به دو لاکن دارد که پشت به پشت یا رو به رو با بار قابل توجهی نصب شده اند.
Q3: مزیت ساختاری جداکننده نردبان های کانری چیست؟
A3: حلقه داخلی با حلقه رول و قفس می تواند از حلقه بیرونی جدا شود.مناسب برای مونتاژ بر روی شاخه های سنگین و جلوگیری از آسیب خراش به مسیرهای چرخ دار در طول نصب و جداسازی.
