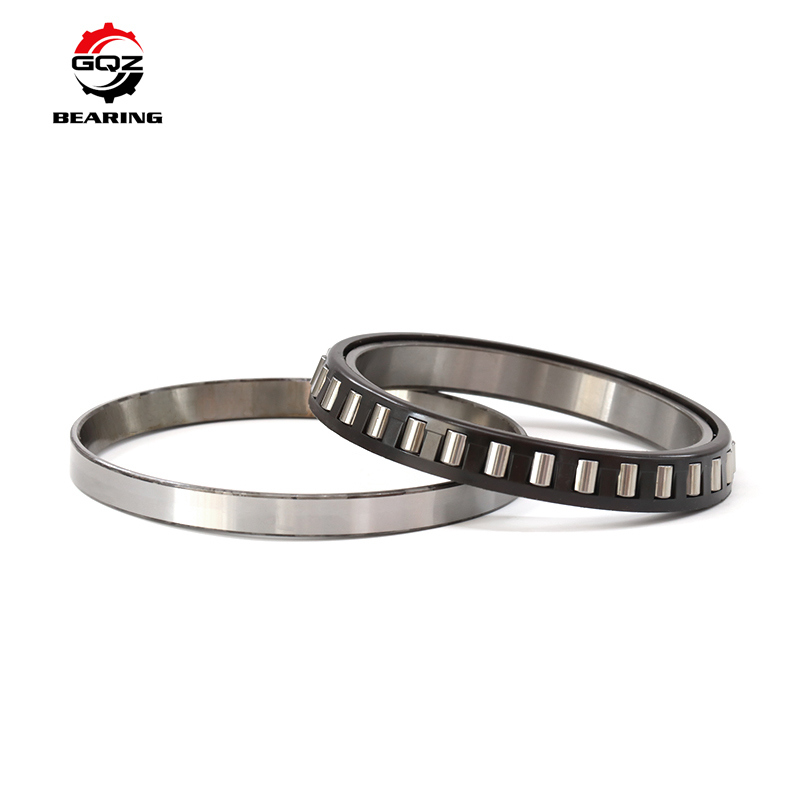

بار سنگین T4DB170 رولر رولر دقیق متریک 170x230x32mm

1.بررسی کلی محصول

1.بررسی کلی محصول
T4DB170 استانداردی متریک ISO سری T4DB است که یک ردیف جداکننده ی رولر کانری دارد، ابعاد نصب هسته ی یکپارچه در سوراخ داخلی d=170mm، قطر بیرونی D=230mm، عرض حلقه داخلی B=30mm،عرض حلقه بیرونی C=23mm، عرض کل مونتاژ T=32mm، طراحی سنگین سنگین متوسط-بزرگ با زاویه تماس استاندارد 17.1°SKF 集....
ساخت شکسته باز غیر بسته شده: مونتاژ مخروط (حلقه داخلی + رول های مخروط + قفس استامپ فولادی) و فنجان بیرونی می توانند به طور کامل به صورت مستقل جدا شوند، نصب جداگانه مناسب،تنظیم پیش بارگیری و تعویض قطعات برای مجموعه های انتقال سنگین بزرگ. آن را می تواند تحمل حمل رادیال ترکیبی سنگین به علاوه یک طرف محوری فشار بار; جفت پشت به پشت / O-نوع نصب تشخیص موقعیت محوری دو طرفه و پشتیبانی سفتی بالا,چرخش پایدار در شرایط ضربه سنگین متناوب طولانی مدت و بار مکرر جلو و عقب.
تمام حلقه ها و عناصر نوردی از فولاد کرم گارد با کربن بالا GCr15 با کیفیت کامل استفاده می کنند، فوق لیوان تماس رولر لوگریتمیک دقیق و مرتب سازی دقیق رولر،توزیع یکنواخت فشار داخلی، مقاومت در برابر سایش، مقاومت در برابر خستگی و مقاومت در برابر ضربه، چرخش کوچک اصطکاک و افزایش درجه حرارت کوچک تحت کار مداوم بار سنگین.به طور گسترده ای برای دستگاه های کاهش دهنده دنده های صنعتی سنگین مناسب است، شاخه های محرک کانکتور معدن، محورهای ماشین آلات ساختمانی بزرگ، مجموعه های انتقال کمکی رولینگ متالورژیک و موقعیت های پشتیبانی تفاوتی کامیون سنگین.

2مشخصات فنی

مدل: T4DB170
ابعاد اساسی: d=170mm، D=230mm، B=30mm، C=23mm، T=32mm
ساختار: یک ردیف جداکننده ی چرخدار کانری، باز بدون مهر و موم، قفس استامپ فولادی به عنوان استاندارد
مواد اولیه: فولاد حامل GCr15
گزینه های قفس: قفس فولادی محکم / قفس مس جامد برای بار سنگین با دمای بالا
فاصله استاندارد: فاصله معمولی CN، فاصله بزرگ C3 قابل تنظیم
حداقل شعاع فیله r1,r2=r3,r4=3mm
محدوده دمای کار: -30°C ~ 120°C
وزن خالص: 3.45 کیلو
ابعاد محاسبه a=44mm، شانه حلقه داخلی d1=197mm
اندازه محدودی نصب:
Da max=182mm، db min=184mm؛ Da min=215mm، Da max=216mm؛ Db min=223mm
Ca min=6mm، Cb min=9mm؛ ra max=3mm، rb max=3mm
ضریب محاسبه: e=0.46فاکتور محوری Y=13فاکتور محوری ایستاتیک Y0=072
بار رادیال دینامیکی پایه Cr: 307 kN
بار رادیال استاتیک پایه C0r: 440 kN
محدودیت بار خستگی Cur: 43 kN
سرعت مرجع روغن: 2000 r/min سرعت محدود روغن: 2600 r/min
نقشه های نصب کامل، منحنی های ویژگی بار و گزارش های آزمایش خستگی شتابزده با ضربه های سنگین می تواند بر اساس درخواست مشتری ارائه شود.

3مزیت های کلیدی

• طرح استاندارد T4DB با پهنای فشرده متوسط و بزرگ، ظرفیت حمل ترکیبی رادیال محوری بسیار بالا در فضای نصب محوری محدود،تطبیق ایده آل برای معادن سنگین و تجهیزات انتقال بزرگ متالورژیک
• مخروط و فنجان کاملا قابل جداسازی ساختار تقسیم مستقل، مخروط داخلی آسیب دیده یا فنجان بیرونی می تواند به طور جداگانه بدون جداسازی کامل جعبه انتقال بزرگ جایگزین شود،به شدت کاهش زمان تعطیلی نگهداری و هزینه خرید قطعات جایگزین
• مسیر مخروط فوق العاده ظریف + منحنی تماس رولر بهینه شده لوگاریتم ، توزیع بار یکنواخت در سطح تماس رولر ، به طور موثر غلظت استرس لبه را کاهش می دهد ،تاخیر در پاک شدن مسیر و شکست در سایش رولر
• گزینه های پیکربندی قفس دوگانه: قفس فولادی چاپی مقرون به صرفه برای شرایط کار بار سنگین متناوب عمومیقفس مس جامد ضد تغییر شکل برای 24 ساعت بدون وقفه در خطوط تولید معدن با دمای بالا
• پشتیبانی کامل از خدمات قابل تنظیم: C3 روشنایی شعاعی بزرگ، درجه P5 / P6 دقت بالا، علامت گذاری لیزر OEM، پر کردن چربی ضد اکسیداسیون با دمای بالا، بسته بندی نام تجاری صادراتی خنثی
• فرآیند درمان حرارتی سختگیرانه و یکپارچه تخفیف استرس، سختی مواد یکنواخت و قدرت ساختاری داخلیافزایش چرخه تعمیرات کل تجهیزات بیش از 30٪ در مقایسه با لاغرهای معمولی رولر کم دقت
• طراحی استاندارد باز از روانکاری گردش آب حمام روغن پشتیبانی می کند، مناسب برای جعبه های گیربکس های بزرگ با سیستم گردش روغن روان کننده فراوان ساخته شده، عملکرد مستحکم مداوم طولانی مدت

4درخواست ها

T4DB170 باز قابل جدا کردن سنگین کار چرخ دار کانری است هسته ی لباس قطعات یدکی برای متوسط و بزرگ سنگین تجهیزات صنعتی چرخش:

• دستگاه های کوچک کننده چرخ دنده های سنگین صنعتی بزرگ افقی/عمودی، واحدهای حمل و نقل پشتیبان سر محموله کمربند معدن
• دستگاه های حفاری بزرگ، بارگذاری سنگین، چرخ چرخ جاده ای و محور اصلی محور
• آسیاب های تولیدی سبک، شیفت های انتقال کمکی، پشتوانه های چرخدار رول های بزرگ فولاد
• موقعیت حمل بار سنگین کامیون سنگین، ماشین آلات ماشین آلات و محور چرخ
• جعبه کوچک کننده کمک کننده اصلی انرژی بادی بزرگ، قطعات چرخشی قطب چرخ دار بلند کردن جرثقیل سنگین
• بازارهای پس از فروش قابل تعویض 170 میلی متری T4DB سری قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات قطعات
• راه حل هزینه موثر حمل سنگین برای تجهیزات معدن OEM، کارخانه تعمیر ماشین آلات سنگین و تطبیق عمده انتقال متالورژیک.

5.چرا انتخاب GQZ حامل

• 25 سال تجربه حرفه ای در تولید لوله های نوردی کوچک جداکننده بزرگ T4DB از جمله T4DB170
• T4DB170 به طور کامل از نظر ابعاد قابل تعویض با نردبان های استاندارد بین المللی سری T4DB، اندازه نصب سازگار، شاخص های بارگذاری و تحمل مونتاژ
• خدمات سفارشی سازی کامل OEM و ODM پشتیبانی از قفس مس، ارتقاء تصفیه C3، درجه دقت بالا و پر کردن روغن خاص با دمای بالا / پایین
• بازرسی کامل و دقیق قبل از تحویل: آزمایش سختی مواد اولیه، بازرسی دقیق تراشیدن مخروط، آزمایش چرخه خستگی با فشار سنگین، تشخیص خشکی سطح تماس
• تیم مهندسی حرفه ای تابلو مخروطی ارائه می دهد گره بزرگ و تحمل هاسینگ سنگین تطابق نصب راهنمایی های فنی در عرض 24 ساعت
• خطوط تولید انبوه پایدار با قیمت عمده فروشی مناسب برای تولید کنندگان تجهیزات معدن سازی بلند مدت، تولید کنندگان ماشین آلات سنگین ساختمانی و تامین کنندگان انتقال متالورژیک
• ما بر روی طراحی کامپکت و قابل جدا شدن با بار بزرگ تمرکز می کنیم، ظرفیت حمل ترکیبی شعاعی محوری فوق العاده بالا،ساختار آسان نگهداری مستقل و همکاری طولانی مدت با خریداران قطعات جایگزین تجهیزات سنگین صنعتی جهانی.

6کنترل کیفیت

• بررسی ترکیبات شیمیایی مواد اولیه و سختی سطح فولاد کرومی GCr15
• چرخاندن دقیق، خفیف کردن و کار با آینه های فوق العاده برای حلقه های داخلی و خارجی
• درمان گرمی استاندارد یکپارچه تخفیف استرس برای از بین بردن استرس باقیمانده پردازش داخلی
• آزمایش عملکردی هدفمند طبقه بندی شده: T4DB170 آزمایش پیر شدن با بار سنگین با چرخه طولانی، آزمایش مقاومت به اثر مداوم، تشخیص افزایش دمای چرخش با اصطکاک کم در سرعت بالا
• دسته بندی رولر تراز شده، مونتاژ قفس فولادی/برنج، بررسی مجدد ابعاد و ظاهر کامل قبل از بسته بندی و حمل روغن ضد زنگ
• هر دسته از لاغرهای T4DB170 از آزمون خستگی چرخش متناوب بار سنگین نمونه برداری کامل عبور می کنند تا عملکرد پایدار طولانی مدت در داخل معدن تضمین شود.تجهیزات حمل و نقل کاهش صنعتی متالورژیک و سنگین.

7حالا يه نقل قول بگير

اگر شما نیاز به سنگین کار باز جدا کننده T4DB170 حلقه های نیرنگ تراش برای گیربکس بزرگ، ماشین آلات معدن و تعمیرات سنگین تجهیزات ساخت و ساز و ساز و OEM تطبیق، ارسال درخواست خود را به طور مستقیم.
شما پس از ارسال درخواست خود خدمات پشتیبانی حرفه ای کامل دریافت خواهید کرد:

• پاسخ رسمي سریع در عرض 24 ساعت
• یک به یک گره بزرگ و خانه سنگین مطابقت تحمل نصب راهنمایی های فنی از مهندسان حرفه ای T4DB سری لاغری تراش
• پیشنهادات طرح حامل سفارشی از جمله قفس مسی و گزینه های ارتقاء فضای باز C3
• قیمت عمده فروشی مستقیم کارخانه برای سفارشات عمده قطعات جایگزین بزرگ
• ارسال مقدار مورد نیاز خرید و تجهیزات بار سنگین مداوم و محیط کار درجه حرارت متوسط و بالا برای به دست آوردن نقل قول رسمی دقیق.

8.FAQ

1. سوال 1: ویژگی های ساختاری T4DB170 چیست؟
   A1: متعلق به T4DB متریک باز قابل جدا کردن یک ردیف حلقه ی رولر مخروطی است، مونتاژ مخروطی و فنجان بیرونی می توانند به طور جداگانه جدا شوند، قفس فولادی استاندارد، بدون مهر و موم داخلی،مناسب برای تجهیزات با روغن روان کننده داخلی.
2. سوال2: T4DB170 چه بارهایی را تحمل می کند؟
   A2: می تواند بار رادیال ترکیبی فوق العاده سنگین و بار فشار محوری یک طرفه را تحمل کند؛ موقعیت محوری دو طرفه نیاز به دو لوله ای دارد که پشت به پشت / نوع O با بار قابل توجهی نصب شده است.
3. س3: T4DB170 عمدتاً در چه صنایع ای استفاده می شود؟
   A3: به طور گسترده ای در تجهیزات حمل معدن، جعبه های گیربکس های بزرگ صنعتی سنگین، محور های محرک ماشین آلات ساختمانی بزرگ و سیستم های انتقال کمکی رولینگ متالورژیک استفاده می شود.
