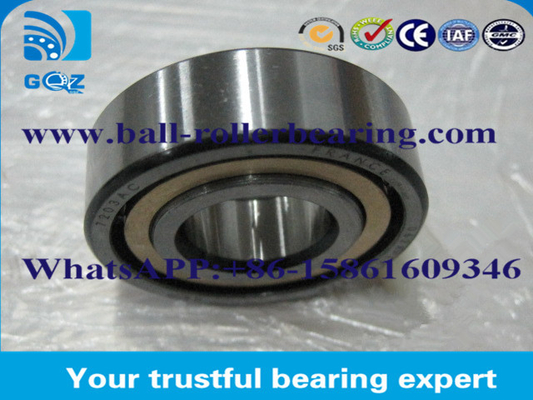

1تماس زاويه ايقرار دادن مشخصات :
| نوع لگن | حامل تماس زاویه ای |

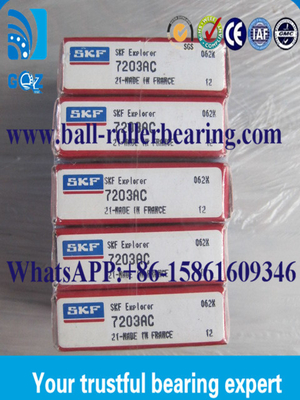

| مدل یدکی | 7203AC |
| برند | SKF/ FAG / GQZ / AAA |
| اندازه (ملی متر) | 17*40*12 |
| وزن (کیلوگرم) | 00.07 کیلوگرم |
| ذخایر | کافیه |
| روغن | روغن |
| درخواست | خودروها، کارخانه های تولیدی، معدن، فلزات سازی |
2لوله های کنتاکت زاویه ای
بر اساس تولید کنندگان بالرینگ های کنترلی زاویه ای، هم بالرینگ های تک ردیف و هم بالرینگ های دو ردیف زاویه ای در بازار محبوب هستند.یک ردیف تک گوشه ای از لاغرهای توپ تماس برای حمل بار محوری که فقط در یک جهت عمل می کنند مناسب استدر نتیجه آنها معمولا در جفت یا چند ترتیب در بسیاری از برنامه های کاربردی استفاده می شود.برای بار محوری و بار شعاعی در هر دو جهت مناسب است.
سه.از جمله ناقل های توپ تماس زاویه ای عبارتند از:
1) یک ردیف لوله کنتاکت زاویه ای
2) قرار دادن گوشه ای از لاغری توپ تماس
3) دو ردیف گوشه ای از لاغرهای توپ تماس
4 ) چهار نقطه ای لوله تماس
۴- ویژگی های لاغرهای توپی زاویه ای:
1) ظرفیت بارگذاری بالاتر از گره های گره گشاده با ابعاد مشابه است.
2) برای حمل بارهای ترکیبی شعاعی محوری یا بارهای فشار خالص استفاده می شود.
3) اصطکاک کم و سرعت محدودی بالا.
5.کاربرد:
ماشين، تراکتور، ماشين ابزار، ماشين برق،
پمپ آب، ماشین های کشاورزی، ماشین های نساجی و غیره
ما همچنین میتوانیم ناقل های زیر را ارائه دهیم:
| محور شماره | ابعاد ((ملی متر) | (CN) | وزن | |||||
| مدل جدید | ZZ | 2RS | d | D | ب | Cr | کلر | جرم ((kg) |
| 3200A | 3200zz | 32002RS | 10 | 30 | 14.3 | 7 | 3.8 | 0.049 |
| 3201A | 3201zz | 32012RS | 12 | 32 | 15 9 | 9 2 | 5 1 | 0.057 |
| 3202A | 3202zz | 32022RS | 15 | 35 | 15.9 | 10 | 6.1 | 0.064 |
| 3203A | 3203zz | 32032RS | 17 | 40 | 17.5 | 12 8 | ۷۹ | 0 096 |
| 3204A | 3204zz | 32042RS | 20 | 47 | 20.6 | 19 | 12.1 | 0.153 |
| 3205A | 3205zz | 32052RS | 25 | 52 | 20.6 | 20.6 | 14 3 | 0 175 |
| 3206A | 3206zz | 32062RS | 30 | 62 | 23.8 | 28.6 | 20.4 | 0.286 |
| 3207A | 3207zz | 32072RS | 35 | 72 | 27 | 38 | 27.8 | 0.436 |
| 3208A | 3208zz | 32082RS | 40 | 80 | 30.2 | 42.5 | 32.5 | 0.59 |
| 3209A | 3209zz | 32092RS | 45 | 85 | 30.2 | ۴۸۰ | 37 | 0.64 |
| 3210A | 3210u | 32102RS | 50 | 90 | 30.2 | 51 | 42.. | 0.689 |
| 3211A | 3211zz | 32112RS | 55 | 100 | 33.3 | 63 0 | 53 | 0 986 |
| 3212A | 3212zz | 32122RS | 60 | 110 | 36.5 | 71.5 | 58.5 | 1.27 |
| 3213A | 3213zz | 32132RS | 65 | 120 | 38 1 | 83.5 | 72.5 | 1.57 |
| 3214A | 3214zz | 32142RS | 70 | 125 | 39.7 | 87.5 | 79.5 | 1.8 |
| 3215A | 3215zz | 32152RS | 75 | 130 | 41.3 | 90 | 80.5 | 1 900 |
| 3216A | 3216zz | 32162RS | 80 | 140 | 44.4 | 106 | 95.5 | 2.39 |
| 3217A | 3217zz | 32172RS | 85 | 150 | 49.2 | 112 | 106 | 3.06 |
| 3218A | 3218zz | 32182RS | 90 | 160 | 52.4 | 140 | 129 | 3.73 |
| 3219A | 3219zz | 32192RS | 95 | 170 | 55 6 | 163 | 184 | 5 100 |
| 3220A | 3220zz | 32202RS | 100 | 180 | 60.3 | 210 | 240 | 6.14 |
| 3300A | 3300zz | 33002RS | 10 | 35 | 19 | 9.2 | 5.1 | 0.092 |
| 3301A | 3301zz | 33012RS | 12 | 37 | 19 | 10 | 6.1 | 0.109 |
| 3302A | 3302zz | 33022RS | 15 | 42 | 19 | 12 8 | 7.9 | 0.132 |
| 3303A | 3303zz | 33032RS | 17 | 47 | 22.2 | 20.4 | 12.1 | 0.181 |
| 3304A | 3304zz | 33042RS | 20 | 52 | 22 2 | 20.6 | 127 | 227 |
| 3305A | 3305zz | 33052RS | 25 | 62 | 25.4 | 30.5 | 20.5 | 0.362 |
| 3306A | 3306zz | 33062RS | 30 | 72 | 302 | 39.5 | 27.5 | 0 553 |
| 3307A | 3307zz | 33072RS | 35 | 80 | 34.9 | 49.5 | 35.. | 0.766 |
| 3308A | 3308zz | 33082RS | 40 | 90 | 36.5 | 60 5 | 44 | 1.01 |
| 3309A | 3309zz | 33092RS | 45 | 100 | 39.7 | 72.5 | 54 | 1.34 |
| 3310A | 3310zz | 33102RS | 50 | 110 | 44.4 | 85.5 | 64.5 | 1.81 |
| 3311A | 3311zz | 33112RS | 55 | 120 | 49.2 | 106 | 82 | 2.32 |
| 3312A | 3312zz | 33122RS | 60 | 130 | 54 | 122 | 95.5 | 3.05 |
| 3313A | 3313zz | 33132RS | 65 | 140 | 58.7 | 138 | 109 | 3,960 |
| 3314A | 3314zz | 33142RS | 70 | 150 | 63.5 | 155 | 125 | 4.74 |
| 3315A | 3315zz | 33152RS | 75 | 160 | 68.3 | 168 | 141 | 5.65 |
| 3316A | 3316zz | 33162RS | 80 | 170 | 68.3 | 175 | 151 | 7.21 |
| 3317A | 3317zz | 33172RS | 85 | 180 | 73 | 196 | 240 | 8.3 |
| 3318A | 3318zz | 33182RS | 90 | 190 | 73 | 225 | 266 |
9 01 |
