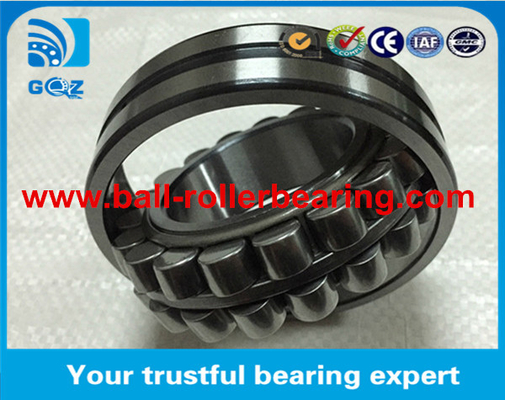

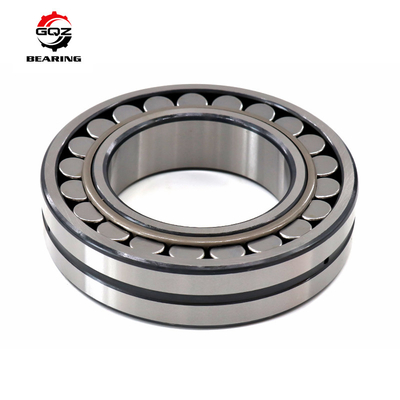

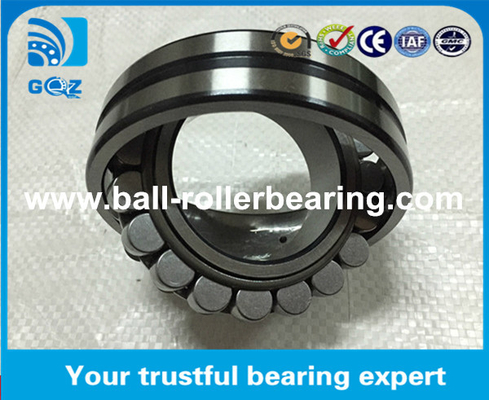

۲۱۳۱۴ CA K CAK /W۳۳ لگن های کروی 21314 EK لگن ۷۰ * ۱۵۰ * ۳۵ میلی متر

ویژگی ها:

1. لوله های چرخدار کروییک حلقه بیرونی با شکل کروی داخلی دارند. رولرها در وسط ضخیم تر و در انتهای آن نازک تر هستند. بنابراین، حلقه های کروی می توانند هم عدم تراز ثابت و هم پویا را در بر گیرند..با این حال، تولید رول های کروی دشوار است و بنابراین گران است.و لاغرها اصطکاک بالاتری نسبت به یک لاغری بالینی یا کانری دارند زیرا مقدار خاصی از لغزش بین عناصر رول و حلقه ها وجود دارد..
2. لوله های چرخدار کرویمی توانند نه تنها بارهای رادیال سنگین را تحمل کنند، بلکه همچنین برخی از بارهای محوری را در هر دو جهت تحمل می کنند. آنها توانایی حمل بار رادیال عالی دارند و برای استفاده در محل بار سنگین یا ضربه مناسب هستند.
3. برخی از نردبان های کرویدارای سوراخ های مخروطی هستند و می توانند مستقیماً بر روی گودال های مخروطی یا گودال های استوانه ای با استفاده از آداپتورها یا دستکش های برداشت نصب شوند. از قفس های فولاد فشرده شده و مس ماشین آلات استفاده می شود.

اسکناس های رولر کروی با توجه به انواع قفس های مختلف می توانند به شرح زیر طبقه بندی شوند:
■ محموله های کروی سری CC/W33
■ محموله های کروی رولری سری CA/W33
■ محموله های کروی سری F3
■ سری قفس های کروی با رول MB
■ دسته ای از استحکام های چرخدار کروی
ساختارها و کد پسوند لوله های گره ای سری محبوب:
با توجه به ابعاد و سری لگن، یکی از طرح های داخلی زیر را انتخاب کنید و لوله های مختلف لوله های کروی را طراحی کنید.نمودار زیر است راننده های رول کروی با حلقه های داخلی مختلف و ساختارهای قفس.
نامگذاری لاغرهای کروی
اسکناس های رولر کروی در چندین طرح تولید می شوند، بسته به سری اسکناس و اندازه.
- ترتیب حلقه راهنمای شناور و همچنین
- طراحی حلقه داخلی و/یا قفس ها
همانطور که در قسمت زیر شرح داده شده است.

• C ((J) ، CC--دو قفس فولادی مانند پنجره، حلقه داخلی بدون فلانژ و مرکز حلقه راهنما در حلقه داخلی
• EC(J) ، ECC(J) --دو قفس فولادی مانند پنجره، حلقه داخلی بدون فلانژ، مرکز حلقه راهنما در حلقه داخلی و مکمل رول تقویت شده.
• CA - یک قطعه قفس مس میله ای، دو طرفه، نگهدارنده فلنج در حلقه داخلی و مرکز حلقه راهنما در حلقه داخلی
• CAF-- به عنوان CA، اما با قفس فولادی.
• ECA، ECAC-- افزايش رولر تقویت شده، یک قطعه قفس مسو، دو طرفه، نگهدارنده فلنج در حلقه داخلی، مرکز حلقه راهنما در حلقه داخلی.
• ECAF-- مثل ECA، اما با قفس فولادی.
• E-- برای لوله های دارای قطر سوراخ d ≤ 65 mm: دو قفس فولادی مانند پنجره، بدون حلقه داخلی و حلقه راهنما که در حلقه داخلی قرار دارد
• CAFA-- قفس فولادی یک قطعه ای، دو طرفه، در مرکز حلقه بیرونی، در حلقه داخلی و حلقه راهنما در مرکز حلقه داخلی
