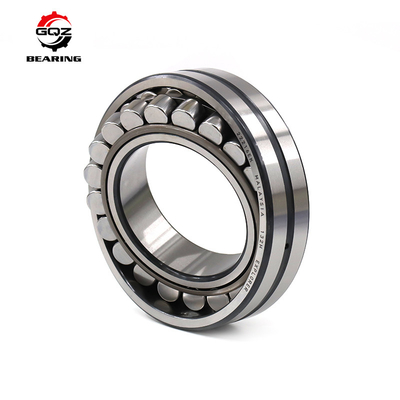

ABEC-3 بالابری کروی 22209 E برای رول های رولینگ 22209 CA/W33 بالابری 45X85X23 mm

طرح و مفهوم نردبان کروی:

شاکر Screen Bearings لوله های رول کروی دو ردیف هستند، واحدهای خود را حفظ می کنند که شامل حلقه های بیرونی جامد با یک راه گداخته، حلقه های داخلی جامد و رول های بشکه با قفس هستند.حلقه های درونی با سوراخ های استوانه ای یا مخروطی.

این دو ردیف از رول ها، یک راه حل حلقه بیرونی کره ای و دو راه حلقه حلقه داخلی که در زاویه محور است، دارد.نقطه مرکزی کره در مسیر حلقه بیرونی در محور حامل استبه همین دلیل، لاجری ها خود محور هستند و نسبت به محور نسبت به محور، که می تواند به عنوان مثال ناشی از انحراف محور باشد، حساس نیستند.اونا براي تحمل بار هاي سنگين شعاعي طراحی شده اند، و همچنین بار محوری سنگین در هر دو جهت.

مجموعه ابعاد لوله های کروی عبارتند از:

• دسته 21300 - اندازه ی ISO دسته 13 لگارهای کروی
• سری 22200 - اندازه ISO سری 22 لوله های کروی
• دسته 22300 - اندازه ISO دسته 23 لوله های چرخدار کروی
• دسته 23000 - اندازه ISO دسته 30 لوله های چرخدار کروی
• دسته 23100 - اندازه ی ISO دسته ی 31 لوله های چرخدار کروی
• سری 23200 - اندازه ISO سری 32 لوله های کروی
• 232 / سری - غلاف های بزرگ اضافی ISO 32 سری رول های کروی
• دسته 23900 - ISO Dimension Series 39 لوله های چرخدار کروی
• دسته 24000 - اندازه ی ISO دسته 40 لوله های کروی
• دسته 24100 - اندازه ISO دسته 41 لوله های چرخدار کروی
• دسته 29000 - ISO Dimension Series 90 لوله های چرخ دار با فشار کروی
