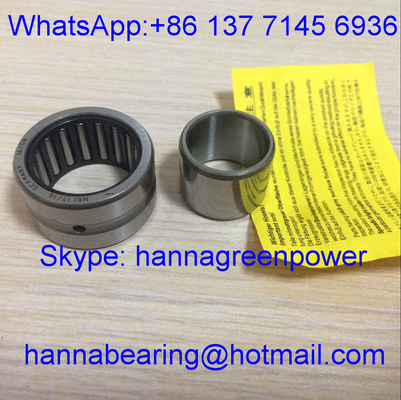

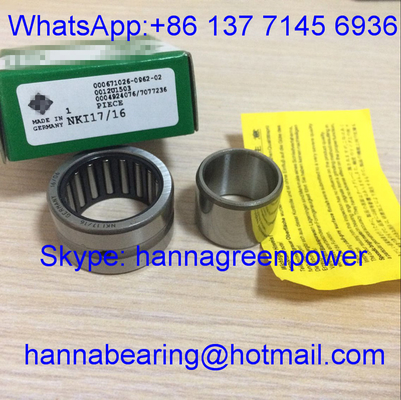

NKI17/16-XL / NKI17-16 نوع کار سبک لوله های سوزن کوچک با سوراخ روغن 17 * 29 * 16 میلی متر

بلبرینگ‌های سوزنی غلتکی با فنجان کشیده تک ردیفه NKI17/16-XL و NKI17-16 متریک هستند که با حلقه داخلی جامد ماشین‌کاری شده، ابعاد هسته یکپارچه Fw=17 میلی‌متر، قطر خارجی D=29 میلی‌متر، عرض کلی C=16 میلی‌متر کامل می‌شوند. دو شماره قطعه با ساختار فیزیکی یکسان مطابقت دارند، XL مخفف نسخه تولیدی بهینه‌سازی شده سبک استاندارد شده است.

این سری NKI شامل قفس فولادی نازک مهر شده و چیدمان متراکم غلتک‌های سوزنی است که ظرفیت بار شعاعی فوق‌العاده بالا را در فضای نصب شعاعی فوق‌العاده باریک ارائه می‌دهد. حلقه داخلی جامد دقیق منطبق از سنگ‌زنی پرداخت با سختی بالا روی شفت جفت‌شونده اجتناب می‌کند و جریان پردازش شفت را به شدت ساده می‌کند. طراحی باز دو طرفه از روانکاری مجدد راحت و اتلاف حرارت عالی پشتیبانی می‌کند و فقط بار شعاعی خالص را تحمل می‌کند. به طور گسترده برای گیربکس‌های مینیاتوری، ماشین‌آلات نساجی، اجزای دوار اتوماسیون، پمپ‌های هیدرولیک کوچک و مجموعه‌های انتقال صنعتی سبک با محدودیت‌های فضایی شعاعی سخت استفاده می‌شود.

درخواست قیمت در عرض 24 ساعت برای پروژه شما

Fw (قطر داخلی مجموعه سوزنی): 17 میلی‌متر
سوراخ حلقه داخلی d: 17 میلی‌متر
قطر خارجی D: 29 میلی‌متر
عرض کلی C: 16 میلی‌متر
ساختار: بلبرینگ سوزنی با فنجان کشیده تک ردیفه با حلقه داخلی جامد جداشونده
جنس: فنجان کشیده، غلتک‌های سوزنی و حلقه داخلی فولاد بلبرینگ کروم کربن بالا GCr15
نگهدارنده: قفس فولادی کربن مهر شده
لقی شعاعی استاندارد: لقی عادی CN
سرعت چرخش محدود کننده گریس مرجع: 14800 دور در دقیقه
سرعت چرخش محدود کننده روانکاری با روغن: 18600 دور در دقیقه
پخ حداقل r: 0.5 میلی‌متر
سطح شفت منطبق فقط به پرداخت معمولی بدون سخت‌کاری کوئنچ نیاز دارد

نسخه تولیدی استاندارد سبک بهینه‌سازی شده، داده‌های بار و ابعاد سازگار
بار دینامیکی Cr: 10200 نیوتن
بار استاتیکی Cor: 15400 نیوتن
وزن خالص: 0.022 کیلوگرم

مدل استاندارد پایه با همان اندازه طرح کلی و پارامترهای بار نسخه XL
بار دینامیکی Cr: 10200 نیوتن
بار استاتیکی Cor: 15400 نیوتن
وزن خالص: 0.022 کیلوگرم
نقشه‌های ابعادی کامل و داده‌های بار فنی کامل دو مدل در صورت درخواست مشتری موجود است.

1. حلقه داخلی جامد ماشین‌کاری شده دقیق جداشونده، فرآیند سنگ‌زنی با سختی بالا را برای شفت منطبق حذف می‌کند، هزینه تولید شفت و چرخه پردازش را به طور موثر کاهش می‌دهد
2. سطح مقطع شعاعی فوق‌العاده باریک، فضای اشغالی شعاعی تجهیزات را به شدت کاهش می‌دهد، مناسب برای طراحی ساختار انتقال فشرده و مینیاتوری
3. چیدمان یکنواخت غلتک‌های سوزنی متراکم، استحکام شعاعی برجسته و ظرفیت بار سنگین را به ارمغان می‌آورد، عملکرد پایدار متوسط ​​سرعت پیوسته تحت بار ضربه‌ای متناوب سبک
4. قفس فولادی نازک مهر شده غلتک‌های سوزنی را به طور یکنواخت جدا می‌کند، اتلاف اصطکاک کم، اتلاف حرارت خوب و عملکرد غلتشی روان برای عملیات تجهیزات بدون توقف طولانی مدت
5. طراحی دو شماره قطعه با اندازه یکسان، نیازهای استاندارد تدارکات و جایگزینی متفاوت مشتریان جهانی را تسهیل می‌کند
6. گزینه‌های قابل سفارشی‌سازی شامل مهر و موم‌های لاستیکی تماسی دو طرفه 2RS، لقی شعاعی بزرگ شده C3، فنجان کشیده ضد زنگ فولاد ضد زنگ، علامت‌گذاری لیزری OEM و پر کردن گریس مقاوم در برابر سایش با دمای بالا است.

به طور موثر رویه‌های ماشین‌کاری شفت انتقال را ساده کرده و عمر مفید گیربکس فشرده و مجموعه‌های انتقال دوار را افزایش می‌دهد

این مجموعه بلبرینگ غلتکی سوزنی با حلقه داخلی جامد NKI17/16-XL / NKI17-16 به طور گسترده برای تجهیزات صنعتی سبک و متوسط ​​فشرده زیر مطابقت دارد:

• گیربکس‌های کاهنده مینیاتوری، مجموعه‌های پشتیبانی شفت میانی و خروجی جعبه انتقال کوچک
• ماشین‌آلات بافندگی نساجی، واحدهای دوار غلتک کشش ماشین‌آلات کوچک چاپ
• قطعات دوار بادامک تجهیزات اتوماسیون و اجزای پشتیبانی لغزشی خطی مینیاتوری
• پمپ روغن هیدرولیک سبک، مجموعه‌های لغزشی دوار سبک وزن هسته شیر میکرو
• ماشین‌آلات بسته‌بندی کوچک، تجهیزات اداری و قطعات انتقال لوازم خانگی
• قطعات یدکی جایگزین برای تجهیزات بلبرینگ غلتکی سوزنی با فنجان کشیده با حلقه داخلی جامد 17 میلی‌متری

راه حل بلبرینگ بار شعاعی فشرده ایده‌آل برای تجهیزات انتقال صنعتی با فضای شعاعی باریک

• 25 سال تجربه حرفه‌ای در تولید بلبرینگ غلتکی سوزنی با فنجان کشیده و حلقه داخلی جامد سری NKI
• دو مدل کاملاً قابل تعویض از نظر ابعادی با بلبرینگ‌های استاندارد بین‌المللی سری NKI17/16، تلرانس ابعادی سازگار و شاخص‌های عملکرد بار
• خدمات سفارشی‌سازی کامل OEM و ODM با پشتیبانی از آب‌بندی دو طرفه، پوسته فولاد ضد زنگ و سفارشی‌سازی لقی ویژه
• بازرسی دقیق کل فرآیند: تست سختی مواد خام، دقت فوق‌العاده سنگ‌زنی مسیر حلقه داخلی، یکنواختی چیدمان غلتک و تست چرخه خستگی بار دینامیکی قبل از تحویل
• تیم مهندسی بلبرینگ حرفه‌ای راهنمایی نصب منطبق شفت و محفظه را در عرض 24 ساعت ارائه می‌دهد
• خطوط مونتاژ تولید انبوه پایدار در مقیاس بزرگ با قیمت عمده‌فروشی ترجیحی برای تولیدکنندگان تجهیزات ماشین‌آلات بلندمدت

ما بر عملکرد پایدار بار شعاعی سنگین، عمر طولانی و همکاری بلندمدت برد-برد با خریداران صنعتی جهانی تمرکز می‌کنیم

• بازرسی ترکیب شیمیایی مواد خام و سختی سطح فولاد بلبرینگ کروم GCr15
• شکل‌دهی کششی عمیق دقیق برای فنجان خارجی، پردازش تراشکاری و فوق‌العاده سنگ‌زنی آینه‌ای برای مسیر حلقه داخلی جامد
• فرآیند عملیات حرارتی دمای ثابت استاندارد برای تثبیت تنش داخلی فلز و بهبود مقاومت در برابر سایش
• تست عملکرد جامع: یکنواختی لقی شعاعی، ظرفیت بار دینامیکی/استاتیکی، صافی غلتش و عملکرد اتلاف حرارت
• بازرسی یکنواخت مجموعه غلتک سوزنی و بازرسی مجدد ابعادی و ظاهری جداگانه برای هر مدل قبل از بسته‌بندی ضد زنگ و حمل و نقل

هر دسته از بلبرینگ‌ها تست دوام چرخه رفت و برگشتی نمونه‌گیری کامل را برای تضمین عملکرد پیوسته بار شعاعی سنگین پایدار می‌گذراند

اگر به بلبرینگ‌های غلتکی سوزنی با فنجان کشیده و حلقه داخلی جامد بهینه‌سازی شده NKI17/16-XL و NKI17-16 با کیفیت بالا برای گیربکس مینیاتوری و تجهیزات انتقال اتوماسیون نیاز دارید، درخواست خود را مستقیماً برای ما ارسال کنید.
پس از ارسال درخواست، خدمات پشتیبانی حرفه‌ای کامل را دریافت خواهید کرد:

• پاسخ سریع قیمت‌گذاری رسمی کارخانه در عرض 24 ساعت
• راهنمایی پارامتر منطبق شفت و محفظه یک به یک توسط مهندسان بلبرینگ حرفه‌ای
• پیشنهادات راه‌حل بلبرینگ سفارشی شامل انواع آب‌بندی شده 2RS و گزینه‌های فنجان کشیده ضد زنگ
• قیمت عمده‌فروشی مستقیم کارخانه رقابتی برای سفارشات عمده ترکیبی دو مدل

مقدار خرید مورد نیاز خود از هر مدل و محیط کار تجهیزات را برای دریافت قیمت رسمی دقیق ارسال کنید.

• Q1: تفاوت بین NKI17/16-XL و NKI17-16 چیست؟
  A1: هر دو دارای ابعاد کلی، ظرفیت بار و اندازه نصب یکسان هستند؛ XL پسوند تولیدی استاندارد سبک بهینه‌سازی شده برای استانداردهای تدارکات بین‌المللی است.
• Q2: بلبرینگ سری NKI با حلقه داخلی چه مزیتی دارد؟
  A2: مجهز به حلقه داخلی جامد ماشین‌کاری شده دقیق جداشونده، شفت منطبق نیازی به کوئنچ و فوق‌العاده سنگ‌زنی ندارد و هزینه پردازش شفت را کاهش می‌دهد.
• Q3: آیا بلبرینگ‌های سوزنی NKI می‌توانند بار محوری را تحمل کنند؟
  A3: صرفاً برای بار شعاعی طراحی شده است، برای شرایط کاری نیروی محوری دوطرفه پیوسته مناسب نیست.
• Q4: چرخه تحویل استاندارد شما برای بلبرینگ‌های سوزنی سری NKI17 چیست؟
