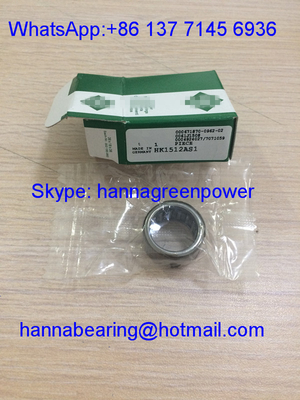

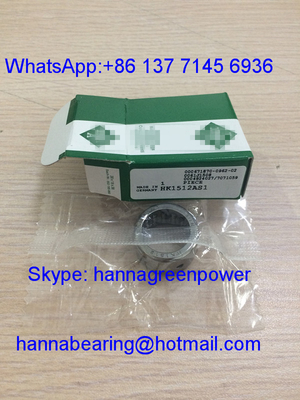

HK1512-AS1 / HK1512 باز کردن پایان کشش لیوان سوزن چرخ دار با سوراخ روغن ، 15 * 21 * 12mm

HK1512 و HK1512-AS1 بلبرینگ‌های سوزنی غلتکی کشیده شده با فنجان باز تک ردیفه متریک بدون حلقه داخلی، ابعاد هسته یکپارچه Fw=15 میلی‌متر مطابق با قطر شفت، قطر خارجی D=21 میلی‌متر، عرض کلی C=12 میلی‌متر هستند. سری HK از یک فنجان بیرونی فولادی نازک یکپارچه و یکپارچه استفاده می‌کند که مستقیماً در سوراخ تداخلی محفظه بدون حلقه‌های فنری اضافی یا آستین‌های موقعیت‌یابی برای کاهش مراحل مونتاژ فشرده می‌شود.

• HK1512: انتهای باز دوگانه استاندارد بدون هیچ‌گونه محافظ یا درزگیر، اتلاف حرارت عالی، مناسب برای محیط‌های کاری داخلی تمیز و خشک با نگهداری روانکاری منظم؛
• HK1512-AS1: مجهز به محافظ فلزی غیر تماسی AS1 فولادی نازک مهر شده از یک طرف، گرد و غبار درشت، تراشه‌های فلزی و زباله‌های بزرگ را مسدود می‌کند، بدون مقاومت اصطکاک برای حفظ سرعت چرخش بالا، ایده‌آل برای کارگاه‌های پردازش خشک کمی گرد و غبار بدون پاشش مایع.

قفس فولادی نازک مهر شده، غلتک‌های سوزنی متراکم را به طور مساوی جدا می‌کند تا ظرفیت تحمل شعاعی بالا را در مقطع عرضی شعاعی فوق‌العاده باریک تحقق بخشد. سطح شفت نصب منطبق باید سخت‌کاری شده و آینه‌ای فوق‌پردازش شده تا HRC60-64 باشد تا به عنوان مسیر غلتشی داخلی عمل کند. این سری فقط بار شعاعی خالص را تحمل می‌کند، به طور گسترده‌ای برای گیربکس‌های مینیاتوری، ابزارهای برقی دستی، غلتک‌های کشش نساجی، قطعات لغزنده سوراخ کور اتوماسیون، شیرهای هیدرولیک میکرو و مجموعه‌های انتهای شفت ماشین‌آلات کشاورزی سبک با محدودیت‌های فضایی شعاعی سخت‌گیرانه استفاده می‌شود.

Fw (قطر داخلی مجموعه سوزنی): 15 میلی‌متر

قطر خارجی D: 21 میلی‌متر

عرض کلی C: 12 میلی‌متر

ساختار: بلبرینگ سوزنی کشیده شده با فنجان باز تک ردیفه، بدون حلقه داخلی، نگهدارنده غلتکی فولادی کربن مهر شده

جنس: فنجان کشیده شده و غلتک‌های سوزنی فولاد بلبرینگ کروم کربن بالا GCr15

لقی شعاعی استاندارد: لقی عادی CN

سرعت چرخش محدود کننده گریس مرجع: 15300 دور در دقیقه

سرعت چرخش محدود کننده روانکاری روغن: 19100 دور در دقیقه

سختی شفت منطبق مورد نیاز: HRC60-64 آینه‌ای فوق‌پردازش شده

حداقل پخ r: 0.6 میلی‌متر

محافظت: هر دو انتها کاملاً باز، بدون محافظ یا درزگیر لاستیکی

بار دینامیکی Cr: 8760 نیوتن

بار استاتیکی Cor: 11400 نیوتن

حد بار خستگی Pu: 1620 نیوتن

وزن خالص: 0.0098 کیلوگرم

محافظت: محافظ گرد و غبار فلزی نازک مهر شده AS1 غیر تماسی از یک طرف

بار دینامیکی Cr: 8510 نیوتن

بار استاتیکی Cor: 11060 نیوتن

حد بار خستگی Pu: 1580 نیوتن

وزن خالص: 0.0101 کیلوگرم

نقشه‌های ابعادی کامل و داده‌های بار فنی کامل دو مدل در صورت درخواست مشتری موجود است.

1. طراحی فشاری فنجان کشیده شده فولادی نازک یکپارچه، مستقیماً در سوراخ تداخلی محفظه بدون قطعات تثبیت کننده محوری اضافی فشرده می‌شود، تعداد قطعات و هزینه نیروی کار مونتاژ را کاهش می‌دهد.
2. مقطع عرضی شعاعی فوق‌العاده نازک، فضای اشغالی شعاعی تجهیزات را به حداقل می‌رساند، کاملاً نیازهای طراحی ساختار انتقال فشرده و مینیاتوری را برآورده می‌کند.
3. دو گزینه محافظت (باز / محافظ فلزی AS1 از یک طرف) دو شرایط کاری خشک رایج را پوشش می‌دهد: محیط خشک فوق‌العاده تمیز و کارگاه خشک با گرد و غبار درشت و تراشه‌ها.
4. محافظ غیر تماسی فولادی نازک AS1 هیچ اتلاف اصطکاک اضافی ایجاد نمی‌کند، سرعت چرخش حد را در حین مسدود کردن ذرات جامد بزرگ کاهش نمی‌دهد، برخلاف درزگیرهای لاستیکی RS اصطکاکی.
5. چیدمان متراکم غلتک سوزنی، استحکام شعاعی و ظرفیت بار برجسته را فراهم می‌کند، عملکرد پایدار متوسط ​​سرعت مداوم تحت بارهای ضربه‌ای سبک شروع-توقف مکرر.
6. گزینه‌های قابل تنظیم شامل محافظ‌های فلزی AS2 از دو طرف، درزگیرهای لاستیکی RS از یک/دو طرف، لقی شعاعی بزرگ شده C3، فنجان کشیده شده ضد زنگ ضد زنگ، علامت‌گذاری لیزری OEM و پر کردن گریس مقاوم در برابر سایش در دمای بالا است.

به طور موثر فرآیندهای ماشین‌کاری محفظه سوراخ کور را ساده کرده و عمر مفید مجموعه‌های انتقال انتهای شفت فشرده را افزایش می‌دهد.

این مجموعه بلبرینگ سوزنی غلتکی کشیده شده با فنجان باز دو مشخصه HK1512 / HK1512-AS1 به طور گسترده‌ای برای تجهیزات صنعتی سبک و متوسط ​​فشرده زیر مطابقت دارد:

• گیربکس‌های کاهنده مینیاتوری، مجموعه‌های پشتیبانی انتهای شفت سوراخ کور جعبه انتقال کوچک
• ابزارهای برقی دستی، ماشین‌آلات کوچک باغبانی و قطعات متحرک چرخشی کشاورزی سبک
• دستگاه‌های بافندگی نساجی، واحدهای غلتکی لغزنده کشش تجهیزات چاپ کوچک
• مکانیزم‌های لغزنده خطی مینیاتوری اتوماسیون و اجزای موقعیت‌یابی شفت بادامک
• ماشین‌آلات پردازش خشک کوچک، مجموعه‌های لغزنده چرخشی سبک تجهیزات میکرو
• قطعات یدکی جایگزین پس از فروش برای تجهیزات بلبرینگ سوزنی غلتکی کشیده شده با فنجان باز با قطر داخلی 15 میلی‌متر

راه حل ایده‌آل بلبرینگ بار شعاعی بالا با دو گزینه برای تجهیزات انتقال صنعتی فشرده در محیط خشک.

• 25 سال تجربه حرفه‌ای در تولید بلبرینگ سوزنی غلتکی کشیده شده با فنجان باز سری HK
• دو مدل کاملاً قابل تعویض ابعادی با بلبرینگ‌های استاندارد بین‌المللی سری HK1512، تلرانس ابعادی سازگار و شاخص‌های عملکرد بار.
• خدمات سفارشی کامل OEM و ODM پشتیبانی از محافظ‌های فلزی AS از دو طرف، آب‌بندی لاستیکی، پوسته فولادی ضد زنگ و سفارشی‌سازی لقی ویژه.
• بازرسی دقیق کل فرآیند: تست سختی مواد خام، دقت کشش عمیق فنجان، سفتی مونتاژ محافظ AS و تست چرخه خستگی بار دینامیکی قبل از تحویل.
• تیم مهندسی بلبرینگ حرفه‌ای راهنمایی تلرانس تداخل محفظه سوراخ کور و سختی شفت منطبق را در عرض 24 ساعت ارائه می‌دهد.
• خطوط مونتاژ تولید انبوه پایدار با قیمت عمده‌فروشی ترجیحی برای تولیدکنندگان تجهیزات ماشین‌آلات بلندمدت.

ما بر عملکرد پایدار فشاری، مقاومت در برابر گرد و غبار با سرعت بالا و همکاری بلندمدت برد-برد با خریداران صنعتی جهانی تمرکز می‌کنیم.

• ترکیب شیمیایی مواد خام و بازرسی سختی سطح فولاد بلبرینگ کروم GCr15
• کشش عمیق دقیق، برش و شکل‌دهی برای فنجان بیرونی کشیده شده یکپارچه باز
• فرآیند عملیات حرارتی دمای ثابت برای تثبیت تنش داخلی فلز و افزایش مقاومت در برابر سایش سطح.
• تست عملکرد جامع: یکنواختی لقی شعاعی، سازگاری چیدمان غلتک سوزنی، ظرفیت بار دینامیکی/استاتیکی و دوام مسدود کردن گرد و غبار محافظ فلزی AS.
• بازرسی مونتاژ یکنواخت غلتک و بازرسی ابعادی و ظاهری جداگانه برای هر مدل قبل از بسته‌بندی ضد زنگ و حمل و نقل.

هر دسته از بلبرینگ‌ها تست دوام چرخه رفت و برگشتی نمونه‌گیری کامل را برای تضمین عملکرد پایدار بار شعاعی سنگین در تجهیزات کارگاه خشک می‌گذراند.

اگر به بلبرینگ‌های سوزنی غلتکی کشیده شده با فنجان باز نوع HK1512 و محافظ فلزی تکی HK1512-AS1 با کیفیت بالا برای گیربکس مینیاتوری و تجهیزات اتوماسیون پردازش خشک نیاز دارید، استعلام خود را مستقیماً برای ما ارسال کنید.

پس از ارسال استعلام، خدمات پشتیبانی حرفه‌ای کامل را دریافت خواهید کرد:

• پاسخ سریع قیمت کارخانه رسمی در عرض 24 ساعت
• راهنمایی پارامتر تطبیق تلرانس تداخل محفظه سوراخ کور و سختی شفت منطبق یک به یک توسط مهندسان بلبرینگ حرفه‌ای.
• پیشنهادات راه‌حل بلبرینگ سفارشی شامل انواع محافظ AS2 از دو طرف و RS مهر شده و گزینه‌های فنجان کشیده شده ضد زنگ ضد زنگ.
• قیمت عمده‌فروشی انبوه مستقیم کارخانه رقابتی برای سفارشات انبوه ترکیبی دو مدل.

مقدار خرید مورد نیاز از هر مدل و محیط کاری تجهیزات را برای دریافت قیمت رسمی دقیق ارسال کنید.
