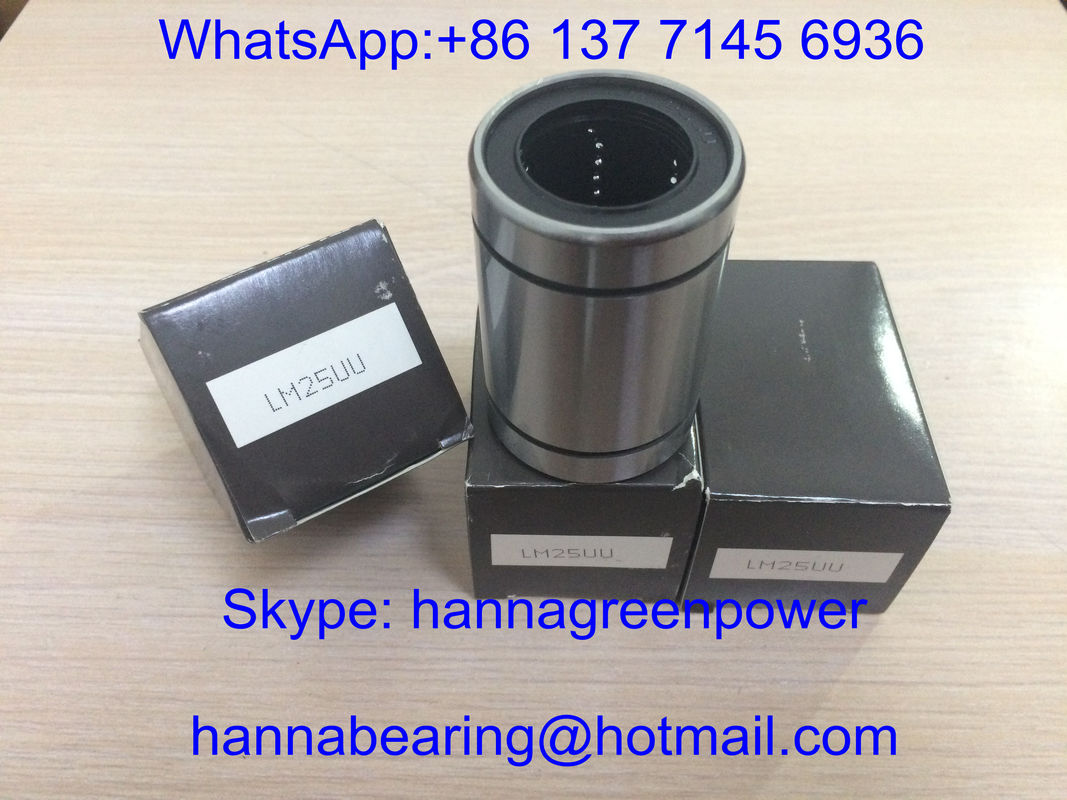

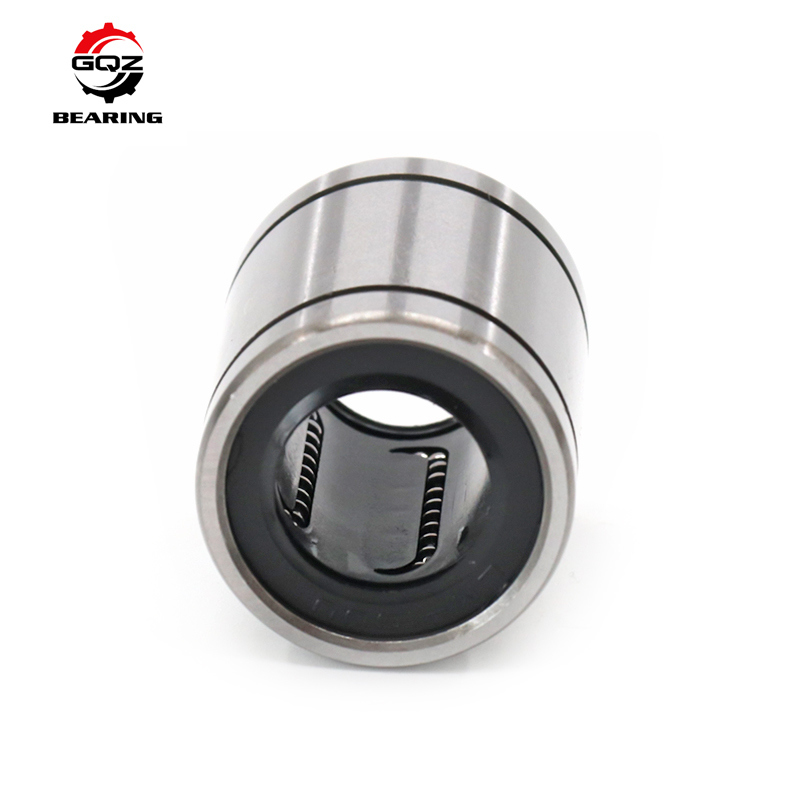

LM25UU / LBD25UU / LM25UU-OP حرکت خطی لوله نورد / بش خطی 25*40*59mm

LM25UU، LBD25UU و LM25UU-OP استانداردهای 25mm bore metric linear ball bearings با سه نوع ساختاری مختلف برای برآورده کردن نیازهای مختلف نصب و پاکسازی هستند.تمام سری ها چندین گروه از گروه های توپ فولاد گردش در داخل پوسته بیرونی را اتخاذ می کنند، ارائه حرکت صاف خطی با اصطکاک کم و فقط تحمل بار شعاعی.

• LM25UU: پوسته ی بیرونی استاندارد بسته و یکپارچه، مهر و موم های گرد و غبار لاستیکی دو طرفه، جهانی برای پلتفرم های لغزنده خطی معمولی با فاصله ثابت.
• LBD25UU: فلانژدار یکپارچه با بش خطی بسته، فلانژ های نصب در هر دو طرف برای نصب مستقیم سطح بدون آستین های موقعیت اضافی؛
• LM25UU-OP: ساختار شکاف قابل تنظیم باز ، شکاف را می توان با محکم کردن کلیمپ خانه برای از بین بردن بازی ، ایده آل برای تجهیزات موقعیت دهی با دقت بالا کاهش داد.

پوسته ی بیرونی از فولاد سرد کشیده شده ی با قدرت بالا استفاده می کند، نگهدارنده ی نیلونی توپ های فولادی کرومی را به طور مساوی از هم جدا می کند، داخل روغن لیتیوم پر شده است.مایع برش و بقایای برش، به طور گسترده ای برای تجهیزات CNC، خطوط مونتاژ اتوماسیون الکترونیکی، جیگ های تست، ماشین آلات بسته بندی و سیستم عامل های انتقال چرخش دقیق با شاخه های راهنمای 25 میلی متری استفاده می شود.

قطر شیفت تطبیقی d:25 میلی متر

فاصله رادیال استاندارد:گشایش طبیعی CN

مواد توپ:فولاد حامل GCr15

مواد نگهدارنده:نایلون مقاوم به فرسایش PA66

مهر:مهر دو طرفه از لاستیک ضد گرد و غبار NBR

حداکثر سرعت خطی:1.5 متر/ ثانیه

دمای کار:-20°C ~ 80°C

الزامات سطح شفت:HRC60~64 پوشش فوق آینه

قطر بیرونی D:۴۰ میلی متر

طول کل L:۵۹ میلی متر

بار دینامیک Cr:5.8 kN

بار ایستاتیک C0r:8.3 kN

وزن خالص:0.145 کيلوگرم

عرض فلنج بیرونی W:۶۴ میلی متر

ضخامت فلنج T:7 میلی متر

قطر بیرونی D:۴۰ میلی متر

طول کل L:۵۹ میلی متر

بار دینامیک Cr:5.8 kN

بار ایستاتیک C0r:8.3 kN

وزن خالص:0.182 کيلوگرم

قطر بیرونی D:۴۰ میلی متر

طول کل L:۵۹ میلی متر

ساختاری باز و شکاف دار برای تنظیم فاصله

بار دینامیک Cr:5.4 kN

بار ایستاتیک C0r:7.8 kN

وزن خالص:0.138 کيلوگرم

نقشه های ابعاد کامل و جداول پارامترهای بار سه مدل بر اساس درخواست مشتری در دسترس است.

1. سه نسخه ساختاری (بسته مستقیم / فلنج / شکاف قابل تنظیم باز) تمام الزامات نصب اتوماسیون اصلی را پوشش می دهد ، خرید یک نقطه برای طرح های طراحی تجهیزات مختلف
2. ترتیب توپ فولادی چند ردیف گردشگری، ظرفیت حامل رادیال یکنواخت، ضریب اصطکاک بسیار پایین، لغزندگی بدون تعلیق
3. مهر و موم های گرد و غبار NBR دو طرفه از گرد و غبار کارگاه و مایع خنک کننده جدا می شوند، چربی روان کننده داخلی را قفل می کنند و چرخه نگهداری را گسترش می دهند
4. پوسته بیرونی فولاد کشیده شده سرد با سختی بالا با تحمل ابعاد پایدار، سفتی خوب و مقاومت در برابر تغییر شکل در حالت کار مداوم طولانی مدت
5. نگهدارنده توپ نایلون PA66 به طور مساوی توپ های فولادی را محدود می کند، از سر و صدا برخورد جلوگیری می کند و از سقوط توپ در طول جداسازی جلوگیری می کند
6. گزینه های سفارشی: پوسته ضد زنگ فولاد، روغن درجه غذایی، پاکسازی ویژه C3 بزرگ، علامت گذاری لیزر OEM و مهر و موم FKM مقاوم به دمای بالا

به طور موثر بهبود دقت موقعیت بندی خطی تجهیزات و کاهش انواع ذخیره قطعات جایگزین برای خطوط تولید خودکار

این LM25UU / LBD25UU / LM25UU-OP سه نوع مجموعه ی لاغرهای خطی توپ به طور گسترده ای برای تجهیزات اتوماسیون دقیق زیر مناسب است:

• ماشین های حکاکی CNC، مجموعه های کششی خطی محور تغذیه ماشین های آسیاب کوچک
• 3C تجهیزات مونتاژ الکترونیکی اتوماتیک، حمل و نقل گانتری و دستگاه های آزمایش دقیق
• ماشین آلات چاپی، تجهیزات بسته بندی مواد غذایی مکانیسم های انتقال خطی با سرعت بالا
• تجهیزات معاینه ی پزشکی، سیستم های اسلایدی دقیق آزمایشگاهی و تجهیزات تشخیصی
• تجهیزات برش چوب، اجزای دستی حرکت خطی تزریق
• قطعات جانبی بازرس قطر 25 میلی متر برای تجهیزات لغزنده گوهر خطی

راه حل ایده آل چند ساختار خطی برای نصب متنوع و تنظیم دقیق جداسازی صحنه های اتوماسیون صنعتی

• 25 سال تجربه حرفه ای در تولید لاغرهای خطی استاندارد
• سه مدل کاملا قابل تعویض با لوله های خطی سری LM / LBD استاندارد بین المللی، تحمل ابعاد ثابت و صاف بودن کششی
• خدمات سفارشی کامل OEM و ODM پشتیبانی از پوسته فولاد ضد زنگ، روان کننده های ویژه و سفارشی سازی تمیز
• بازرسی دقیق کامل فرآیند: سختی مواد اولیه، دقت تکمیل سوراخ داخلی، سفت بودن مهر و موم و آزمایش چرخه کشویی قبل از تحویل
• تیم مهندسی حرکت خطی حرفه ای ارائه می دهد گوهر و مسکن تحمل تطابق راهنمایی در عرض 24 ساعت
• ظرفیت تولید انبوه پایدار با قیمت عمده فروشی عمده برای تولیدکنندگان تجهیزات اتوماسیون بلند مدت

ما بر روی عملکرد اسلایدی با سر و صدای کم، مهر و موم ماندگار و همکاری طولانی مدت با خریداران صنعتی جهانی تمرکز می کنیم

• بررسی ترکیبات شیمیایی مواد اولیه و سختی سطح فولاد کشیده شده سرد و گلوله های فولاد کروم GCr15
• پیچ و خم دقیق و فرآوری ظریف آینه های سوراخ داخلی برای پوسته بیرونی نردبان خطی
• فرآیند درمان گرما استاندارد برای کاهش استرس برای تثبیت مقاومت تغییر شکل پوسته
• آزمایش عملکرد جامع: یکنواخت بودن فاصله شعاعی، سر و صدای لغزنده، دوام ضد گرد و غبار، ظرفیت بارگذاری پویا و استاتیک
• بازرسی یکنواخت حجم پر کردن چربی برای بشینگ های خطی دوگانه
• بررسی مجدد ابعاد نهایی، ظاهر و علامت گذاری قبل از بسته بندی ضد زنگ و حمل

هر دسته ای از لاغرهای خطی از آزمون دوام کامل نمونه گیری چرخه متناوب عبور می کنند تا عملکرد صاف درازمدت پایدار را تضمین کنند

اگر شما نیاز به کیفیت بالا 25mm بسته، فلنج و باز قابل تنظیم فاصله خطی بالبرینگ برای CNC و تجهیزات اتوماسیون الکترونیکی، ارسال درخواست خود را به طور مستقیم به ما.

شما پس از ارسال درخواست خدمات پشتیبانی حرفه ای کامل دریافت خواهید کرد:

• پاسخ رسمي سریع در عرض 24 ساعت
• یک به یک گودال و تحمل خانه مطابقت پشتیبانی فنی توسط مهندسین حرفه ای حرکت خطی
• پیشنهادات راه حل لوله کشی سفارشی از جمله پوسته فولاد ضد زنگ و انواع مهر و موم مقاوم در برابر دما
• قیمت عمده فروشی مستقیم کارخانه برای سفارشات مخلوط سه مدل

مقدار مورد نیاز خود را از هر مدل و محیط کار تجهیزات برای دریافت پیشنهاد رسمی دقیق ارسال کنید

سوال1:تفاوت بین LM25UU و LM25UU-OP چیست؟
A1:LM25UU یک نوع کاملاً بسته با فضای باز ثابت است؛ LM25UU-OP دارای ساختار سوراخ باز است که می تواند خانه را برای کاهش فضای باز و از بین بردن بازی برای تجهیزات با دقت بالا ببندد.

سوال دوم:ویژگی بش خطی فلانژ LBD25UU چیست؟
A2:فلنج نصب یکپارچه در هر دو سر، می تواند به طور مستقیم بر روی سطح تجهیزات بدون آستین های موقعیت اضافی، مناسب برای نصب صفحه نازک ثابت شود.

سوال سوم:سختي شفت راهنماي خطي مورد نياز بايد به چه اندازه باشد؟
A3:سطح میله نیاز به سختی خفیف HRC 60 ′′ 64 با پوشش آینه ای دارد تا عمر خدمات بش خطی را افزایش دهد.
