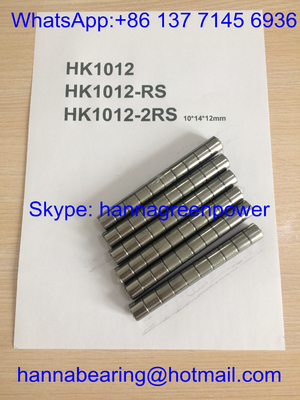

HK101412 / HK1012 / HK1012-RS / HK1012-2RS کشش چرخ دار سوزن جام با مهر 10 * 14 * 12mm

1. نمای کلی محصول

HK101412، HK1012، HK1012-RS و HK1012-2RS بلبرینگ‌های سوزنی کاسه کششی باز تک ردیفه متریک بدون رینگ داخلی، قطر خارجی یکپارچه D=14 میلی‌متر، قطر داخلی مجموعه غلتک Fw=10 میلی‌متر، که با عرض، چیدمان غلتک و پیکربندی آب‌بندی متمایز می‌شوند. سری HK از یک کاسه فولادی نازک مهر و موم شده یکپارچه استفاده می‌کند که مستقیماً در سوراخ تداخلی محفظه بدون حلقه‌های فنری اضافی یا آستین‌های موقعیت‌یابی پرس می‌شود تا کار مونتاژ را ساده کند.

• HK1012: عرض استاندارد 12 میلی‌متر نوع باز بدون درزگیر لاستیکی، اتلاف حرارت عالی برای محیط‌های تولید داخلی خشک و تمیز؛
• HK1012-RS: عرض 12 میلی‌متر درزگیر لاستیکی تماسی NBR تک لبه در یک انتها، گرد و غبار سبک و رطوبت جزئی را برای کارگاه‌های با آلودگی کم مسدود می‌کند؛
• HK1012-2RS: عرض 12 میلی‌متر درزگیرهای لاستیکی RS دو طرفه در هر دو انتها، ایزولاسیون کامل گرد و غبار و رطوبت برای شرایط کاری سخت گرد و غبار و مرطوب؛
• HK101412: عرض 12 میلی‌متر چیدمان غلتک سوزنی متراکم ضخیم شده، سطح تماس بزرگتر برای ارتقاء ظرفیت بار شعاعی دینامیکی و استاتیکی برای تجهیزات بار ضربه‌ای متوسط سنگین.

قفس فولادی مهر و موم شده غلتک‌های سوزنی متراکم را به طور مساوی جدا می‌کند تا ظرفیت بار شعاعی فوق‌العاده بالا را در مقطع شعاعی فوق‌العاده باریک تحقق بخشد. سطح شفت نصب مطابق باید تا HRC60-64 سخت شده و آینه‌ای فوق‌پردازش شود تا به عنوان مسیر غلتش داخلی عمل کند. این سری فقط بار شعاعی خالص را تحمل می‌کند، که به طور گسترده برای گیربکس‌های مینیاتوری، ابزارهای برقی دستی، غلتک‌های کشش نساجی، اجزای کشویی اتوماسیون، شیرهای هیدرولیک میکرو و مجموعه‌های انتقال ماشین‌آلات کشاورزی سبک با محدودیت فضای شعاعی سخت استفاده می‌شود.

2. مشخصات فنی

پارامترهای استاندارد پایه یکپارچه

Fw (قطر داخلی مجموعه سوزنی): 10 میلی‌متر
قطر خارجی D: 14 میلی‌متر
عرض کلی C: 12 میلی‌متر
ساختار: بلبرینگ سوزنی کاسه کششی باز تک ردیفه، بدون رینگ داخلی، نگهدارنده غلتک فولادی مهر و موم شده
جنس: کاسه کششی و غلتک‌های سوزنی فولاد بلبرینگ کروم کربن بالای GCr15
لقی شعاعی استاندارد: لقی نرمال CN
سرعت چرخش محدود کننده گریس مرجع: 19500 دور در دقیقه
سرعت چرخش محدود کننده روانکاری روغن: 24800 دور در دقیقه
سختی شفت مطابق مورد نیاز: HRC60-64 آینه‌ای فوق‌پردازش شده
پخ حداقل r: 0.4 میلی‌متر

HK1012

آب‌بندی: هر دو انتها باز بدون درزگیر لاستیکی
بار دینامیکی Cr: 4920 نیوتن
بار استاتیکی Cor: 6350 نیوتن
حد بار خستگی Pu: 1080 نیوتن
وزن خالص: 0.0036 کیلوگرم

HK1012-RS

آب‌بندی: درزگیر گرد و غبار لاستیکی تماسی NBR RS تک لبه
بار دینامیکی Cr: 4680 نیوتن
بار استاتیکی Cor: 6090 نیوتن
حد بار خستگی Pu: 1030 نیوتن
وزن خالص: 0.0038 کیلوگرم

HK1012-2RS

آب‌بندی: درزگیرهای گرد و غبار لاستیکی تماسی NBR 2RS دو طرفه
بار دینامیکی Cr: 4450 نیوتن
بار استاتیکی Cor: 5780 نیوتن
حد بار خستگی Pu: 980 نیوتن
وزن خالص: 0.0040 کیلوگرم

HK101412

آب‌بندی: هر دو انتها باز، ساختار بار سنگین غلتک سوزنی متراکم ضخیم شده
بار دینامیکی Cr: 5750 نیوتن
بار استاتیکی Cor: 7420 نیوتن
حد بار خستگی Pu: 1210 نیوتن
وزن خالص: 0.0041 کیلوگرم
نقشه‌های ابعادی کامل و داده‌های بار فنی کامل چهار مدل در صورت درخواست مشتری موجود است.

3. مزایای کلیدی

1. طراحی نصب فشاری کاسه کششی فولادی نازک یکپارچه، مستقیماً در سوراخ تداخلی محفظه بدون قطعات تثبیت کننده محوری اضافی پرس می‌شود، تعداد قطعات و هزینه نیروی کار مونتاژ را کاهش می‌دهد.
2. مقطع شعاعی فوق‌العاده نازک به طور قابل توجهی فضای اشغال شده شعاعی تجهیزات را کاهش می‌دهد، کاملاً نیازهای طراحی ساختار انتقال فشرده و مینیاتوری را برآورده می‌کند.
3. چهار نوع ساختار اختیاری (باز / تک RS مهر و موم شده / دو 2RS مهر و موم شده / ضخیم شده بار سنگین) تمام شرایط کاری اصلی را پوشش می‌دهد: تمیز و خشک، کمی گرد و غبار، گرد و غبار سنگین مرطوب و محیط‌های بار ضربه‌ای متوسط سنگین.
4. چیدمان غلتک سوزنی متراکم، استحکام شعاعی و ظرفیت بار برجسته را فراهم می‌کند، عملکرد پایدار متوسط سرعت مداوم تحت بارهای ضربه‌ای متناوب شروع و توقف مکرر.
5. قفس فولادی مهر و موم شده سبک، هدایت یکنواخت غلتک، اتلاف اصطکاک کم و اتلاف حرارت کارآمد را برای عملکرد تجهیزات بدون توقف طولانی مدت تضمین می‌کند.
6. گزینه‌های قابل تنظیم شامل لقی شعاعی بزرگ C3، کاسه کششی ضد زنگ فولاد ضد زنگ، علامت‌گذاری لیزری OEM و پر کردن گریس مقاوم در برابر سایش در دمای بالا است.

فرآیندهای ماشین‌کاری محفظه را به طور موثر ساده کرده و عمر مفید مجموعه‌های انتقال انتهای شفت فشرده را افزایش می‌دهد.

4. کاربردها

این مجموعه بلبرینگ سوزنی کاسه کششی باز چند مشخصه HK101412 / HK1012 / HK1012-RS / HK1012-2RS به طور گسترده برای تجهیزات صنعتی سبک و متوسط فشرده زیر مطابقت دارد:

• گیربکس‌های کاهنده مینیاتوری، مجموعه‌های پشتیبانی شفت دوار جعبه انتقال کوچک
• ابزارهای برقی دستی، ماشین‌آلات کوچک باغبانی و قطعات متحرک دوار کشاورزی سبک
• دستگاه‌های بافندگی نساجی، واحدهای غلتک کششی لغزنده تجهیزات چاپ کوچک
• مکانیزم‌های کشویی خطی مینیاتوری اتوماسیون و اجزای موقعیت‌یابی شفت بادامک
• شیرهای کنترل هیدرولیک کوچک، مجموعه‌های لغزنده دوار سبک پمپ آب میکرو
• قطعات یدکی جایگزین پس از فروش برای تجهیزات بلبرینگ سوزنی کاسه کششی باز با قطر داخلی 10 میلی‌متر

راه حل ایده‌آل بلبرینگ بار شعاعی بالا با گزینه‌های متعدد برای تجهیزات انتقال صنعتی با فضای شعاعی باریک

5. چرا بلبرینگ GQZ را انتخاب کنید

• 25 سال تجربه حرفه‌ای در ساخت بلبرینگ سوزنی کاسه کششی باز سری HK
• چهار مدل کاملاً قابل تعویض ابعادی با بلبرینگ‌های سری HK10 استاندارد بین‌المللی، تلرانس ابعادی و شاخص‌های عملکرد بار سازگار
• پشتیبانی کامل خدمات سفارشی OEM و ODM برای تلرانس ویژه و سفارشی‌سازی پوسته فولاد ضد زنگ
• بازرسی دقیق کل فرآیند: تست سختی مواد خام، دقت کشش عمیق کاسه، سفتی آب‌بندی و تست چرخه خستگی بار دینامیکی قبل از تحویل
• تیم مهندسی بلبرینگ حرفه‌ای راهنمایی نصب تلرانس تداخلی محفظه و سختی شفت مطابق را در عرض 24 ساعت ارائه می‌دهد.
• خطوط مونتاژ تولید انبوه پایدار در مقیاس بزرگ با قیمت عمده فروشی ترجیحی برای تولیدکنندگان تجهیزات ماشین‌آلات بلندمدت

ما بر عملکرد پایدار نصب فشاری، مقاومت قابل اعتماد در برابر گرد و غبار و همکاری برد-برد بلندمدت با خریداران صنعتی جهانی تمرکز می‌کنیم.

6. کنترل کیفیت

• بازرسی ترکیب شیمیایی مواد خام و سختی سطح فولاد بلبرینگ کروم GCr15
• کشش عمیق دقیق، برش و شکل‌دهی برای کاسه کششی باز یکپارچه
• فرآیند عملیات حرارتی دمای ثابت برای تثبیت تنش داخلی فلز و افزایش مقاومت در برابر سایش سطح
• تست عملکرد جامع: یکنواختی لقی شعاعی، سازگاری چیدمان غلتک سوزنی، ظرفیت بار دینامیکی/استاتیکی و دوام ضد گرد و غبار درزگیر RS/2RS
• بازرسی یکنواخت مجموعه غلتک و بازرسی مجدد ابعادی و ظاهری جداگانه برای هر مدل قبل از بسته‌بندی ضد زنگ و حمل و نقل

هر دسته از بلبرینگ‌ها تست دوام چرخه رفت و برگشتی نمونه‌گیری کامل را برای تضمین عملکرد مداوم بار شعاعی سنگین پایدار می‌گذراند.

7. اکنون قیمت بگیرید

اگر به بلبرینگ‌های سوزنی کاسه کششی با کیفیت بالا HK1012 باز، HK1012-RS تک مهر و موم شده، HK1012-2RS دو مهر و موم شده و HK101412 ضخیم بار سنگین برای تجهیزات گیربکس مینیاتوری و ابزار برقی نیاز دارید، استعلام خود را مستقیماً برای ما ارسال کنید.
پس از ارسال استعلام، خدمات پشتیبانی حرفه‌ای کامل را دریافت خواهید کرد:

• پاسخ سریع قیمت کارخانه رسمی در عرض 24 ساعت
• راهنمایی تطبیق پارامتر تلرانس تداخلی محفظه و سختی شفت مطابق یک به یک توسط مهندسان بلبرینگ حرفه‌ای
• پیشنهادات راه‌حل بلبرینگ سفارشی شامل گزینه‌های کاسه کششی ضد زنگ ضد زنگ
• قیمت عمده فروشی مستقیم کارخانه رقابتی برای سفارشات عمده ترکیبی چهار مدل

مقدار خرید مورد نیاز از هر مدل و محیط کاری تجهیزات را برای دریافت قیمت رسمی دقیق ارسال کنید.
