NU1007EM پرتوی رولر بالینی قفس مس ، NU1007M پرتوی رولر تک ردیف 35*62*14mm

1خلاصه ی محصول

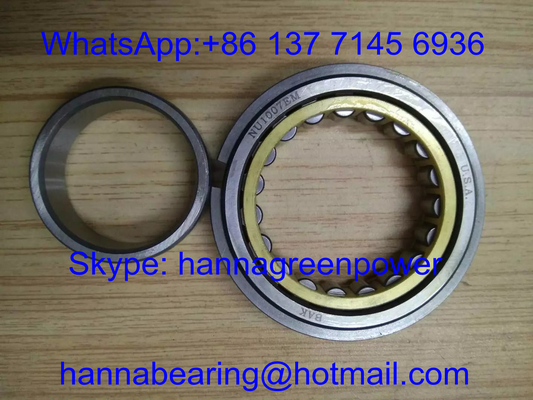

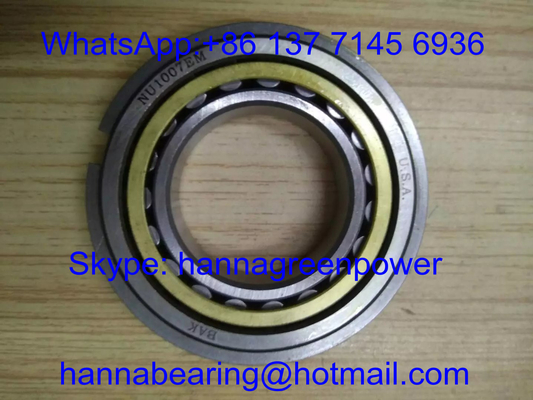

NU1007EM و NU1007M یک ردیف جداکننده بالار های استوانه ای با حلقه داخلی قابل جدا کردن هستند، ابعاد محدوده متریک یکپارچه d35 × D62 × B14mm. تفاوت اصلی در مواد قفس است:NU1007EM قفس ماشینکاری مس جامد را اتخاذ می کند; NU1007M از قفس فولادی با علامت استفاده می کند.

این سری NU10 یک ردیف دارای دو ریب جانبی در حلقه بیرونی و طراحی حلقه داخلی بدون ریب است، حلقه داخلی می تواند به طور آزاد برای نصب مستقل آسان گره و خانه جدا شود.رول های استوانه ای تماس خطی با مسیر را تشکیل می دهند، ارائه ظرفیت بار شعاعی برجسته در حالی که با چرخش مداوم متوسط و سرعت بالا سازگار است.تمام حلقه ها و رول ها از فولاد حامل GCr15 کاملاً خاموش شده با مسیر آسیاب آینه بسیار دقیق ساخته شده اند، دقت چرخش پایدار، ارتعاش کم و نویز کم. به طور گسترده ای برای موتورهای الکتریکی با سرعت بالا، کاهش دهنده های گیر، پمپ های هیدرولیک، ماشین آلات نساجی و عمود انتقال عمومی صنعتی استفاده می شود.

2مشخصات فنی

مدل: NU1007EM، NU1007M
ابعاد مرزی ((ملی متر): سوراخ d=35، OD D=62، عرض B=14
حداقل شعاع فیله r=0.6mm
ساختار: یک ردیف حلقه ای، حلقه بیرونی دو ریب، حلقه داخلی بدون ریب، حلقه داخلی قابل جدا کردن
مواد اولیه: فولاد دارای کرم کربن بالا GCr15 برای حلقه ها و رول ها
تفاوت قفس:

• NU1007EM: قفس مس نقره ای محکم، مقاوم در برابر دمای بالا، ضد تغییر شکل در سرعت بالا
• NU1007M: قفس فولادی محکم، سبک وزن، مقرون به صرفه برای شرایط عمومی کار

بار رادیال دینامیکی پایه Cr: 28.2kN
بار رادیال استاتیک پایه C0r: 27.5kN
سرعت چرخش محدود کننده: روغن 9500 r/min، روغن 11200 r/min
وزن خالص یک لاجری: 0.17kg
استاندارد گشایش داخلی: گشایش عادی CN، گشایش بزرگ C3 قابل تنظیم
محدوده دمای کار: -30°C ~ 120°C
مرجع شانه نصب: da min=40mm، Da max=57mm
نقشه های نصب کامل، راهنمای تطبیق سرعت و گزارش های تست دوام چرخه طولانی با سرعت بالا می تواند بر اساس درخواست مشتری ارائه شود.

3مزیت های اصلی

1. طراحی حلقه داخلی قابل جدا کردن، مونتاژ تقسیم شده از شاخه و پوشش، به طور قابل توجهی فرآیند جداسازی نگهداری را برای شاخه های انتقال طولانی ساده می کند.
2. دو نوع قفس برای انتخاب متمایز: قفس EM مسخ مناسب برای سرعت بالا، دمای بالا و کار مداوم طولانی؛ قفس M فولاد هزینه تجهیزات استاندارد عمومی را کاهش می دهد.
3. ساختار رولر استوانه ای با تماس خط، عملکرد عالی حمل بار شعاعی، عملکرد پایدار تحت بار ضربه شعاعی سنگین گیربکس و پمپ.
4. سطح رولینگ فوق العاده صاف، ضریب اصطکاک پایین، به طور موثر افزایش دمای را در طول چرخش طولانی مدت با سرعت بالا کنترل می کند، از شکست گرم شدن جلوگیری می کند.
5. GCr15 درمان گرمای کامل خنک کننده، سختی سطح HRC60-65، مقاومت ضد خستگی و لباس عالی، چرخه خدمات موتور و تجهیزات انتقال را افزایش می دهد.
6. هیچ حلقه ی داخلی دنده اجازه می دهد جبران لغزش محوری کوچک، فشار گسترش حرارتی در هنگام کار با سرعت بالا، جلوگیری از قفل شدن استوانه را آزاد کند.
7. اندازه نصب متریک استاندارد جهانی، کاملاً قابل تعویض با نردبان های رول سیریل جهانی NU1007، بدون تغییر برای گره و خانه موجود.
8. خدمات سفارشی جامع: ارتقاء P4 / P5 با دقت بالا، تنظیم فاصله C3، علامت گذاری لیزر OEM، بسته بندی ضد زنگ کارتن صادراتی خنثی، پیش پر کردن روغن خاص با دمای بالا.

4سناریوهای کاربرد

NU1007EM / NU1007M لاک های رول سلنیکی تک ردیف قابل جدا شدن قطعات اصلی چرخش بار رادیال با سرعت بالا برای تجهیزات انتقال صنعتی هستند:

• دسته های حامل روتور موتور الکتریکی AC/DC با سرعت متوسط و بالا
• کاهش دهنده دنده های کوچک و متوسط، گیربکس ورودی / خروجی
• پمپ روغن هیدرولیک سبک، پمپ خلاء موقعیت های پشتیبانی چرخش با سرعت بالا
• ماشین آلات و دستگاه های کتانی و چاپی
• قطعات پشتیبان روتور فن فلور و آستین ترانسمیشن سبک صنعتی

محموله های رولر سیلندری قابل جدا شدن سری NU1007 قابل تعویض
راه حل کم هزینه و با سرعت بالا حمل بار شعاعی برای کارخانه های موتور، OEM گیربکس و خرید عمده نگهداری عمومی ماشین آلات.

5. چرا GQZ را انتخاب کنید

• 25 سال تجربه حرفه ای در تولید نوردهای حلقه ای از یک ردیف جداکننده NU10 از جمله NU1007EM و NU1007M
• NU1007EM و NU1007M کاملاً از نظر ابعاد قابل تعویض با لوله های استاندارد بین المللی، رتبه بندی بار سازگار، تحمل سرعت و استاندارد های تحمل مونتاژ.
• خدمات سفارشی سازی کامل OEM و ODM که از درجه دقت بالا P4 ، تصفیه C3 و پر کردن چربی خاص با دمای بالا پشتیبانی می کند.
• جریان دقیق بازرسی کامل قبل از تحویل: آزمایش سختی مواد اولیه GCr15، غربالگری سنجش ابعاد رول، آزمایش پیری چرخه بلند چرخش با سرعت بالا، آزمایش خستگی ناشی از ضربه شعاعی مداوم.
• تیم مهندسی استوانه ای حرفه ای در 24 ساعت کاری یک به یک مطابقت سرعت بار، انتخاب نوع قفس و راهنمایی فنی نصب می دهد.
• کارگاه تولید انبوه پایدار با قیمت عمده فروشی عمده فروشی کارخانه برای تولید کنندگان موتور بلند مدت، کارخانه های گیربکس و تامین کنندگان قطعات جایگزین تجهیزات صنعتی.

ما تخصص داريم در ساختاري سيليندري حلقه هاي داخلي جدا سازي شدهطراحی با سرعت بالا و اصطکاک کم و همکاری طولانی مدت با خریداران قطعات جایگزین جهانی در صنعت انتقال.

6کنترل کیفیت

• بررسی ترکیب شیمیایی مواد اولیه و سختی برای حلقه داخلی، حلقه بیرونی و قطعات خالی رول از فولاد حامل GCr15
• جعل دقیق، خنک کردن و سخت کردن، فرآوری فرسایش فرسایش فوق آینه ای برای حلقه های لاجری
• خط تولیدی خاموش کردن درجه حرارت بالا، فرآوری فوق العاده و مرتب سازی ابعاد خودکار با رول های استوانه ای
• فرآیند تولید مستقل قفس دوگانه: ماشینکاری دقیق قفس مس / شکل گیری استایل قفس ، کنترل دقیق تصفیه مونتاژ رول
• آزمایش عملکرد طبقه بندی شده هدفمند: آزمایش پیری چرخه طولانی دوران بزرگ NU1007، آزمایش خستگی ضربه شعاعی مکرر، تشخیص لباس گسترش حرارتی در دمای بالا
• بررسی مجدد ناهمگونی ابعاد کامل و نقص سطحی قبل از انتقال پوشش ضد زنگ روغن و بسته بندی کارتن صادراتی

هر دسته تولید شده از لاغرهای NU1007EM و NU1007M تحت آزمایش چرخش پرسرعت با نمونه گیری کامل قرار می گیرد تا عملکرد پایدار دراز مدت پشتیبانی بار شعاعی در موتور را تضمین کند.تجهیزات گیربکس و پمپ.

7حالا يه نقل قول بگير

اگر شما نیاز به NU1007EM قفس برنج و NU1007M قفس فولادی جدا کننده بالابره های رول استوانه ای برای موتور با سرعت بالا، gear reducer و تجهیزات پمپ هیدرولیک OEM بسته بندی و نگهداری،درخواست خرید خود را به طور مستقیم ارسال کنید.

شما پس از ارسال درخواست خدمات پشتیبانی حرفه ای کامل دریافت خواهید کرد:

• پاسخ رسمي به پيشنهاد رسمي در عرض 24 ساعت
• تطبیق یک به یک سرعت بار، انتخاب نوع قفس و نصب محفظه گره راهنمایی فنی از مهندسین حرفه ای استوانه های بالینی استوانه
• راه حل های عملکردی شخصی که شامل ارتقاء دقت بالا P4 و گزینه های C3 است
• قیمت عمده فروشی مستقیم کارخانه برای سفارشات مخلوط NU1007EM و NU1007M

مقدار خرید مورد نیاز خود را، سرعت چرخش تجهیزات و محیط درجه حرارت عملیاتی مداوم برای به دست آوردن مستند رسمی دقیق مهر و موم کنید.

8سوالات عمومی

سوال1: تفاوت بین NU1007EM و NU1007M چیست؟
A1: تفاوت در ماده قفس است. NU1007EM قفس مس نقره ای است که برای شرایط کار با سرعت بالا و دمای بالا مناسب است. NU1007M قفس فولادی استمقرون به صرفه برای تجهیزات متوسط سرعت.
سوال2: ویژگی های نردبان سلندرین قابل جدا کردن سری NU چیست؟
A2: حلقه بیرونی با دو ریب، حلقه داخلی بدون ریب، حلقه داخلی می تواند جدا شود، نصب مناسب تقسیم آستین و صندلی استوانهو اجازه می دهد که اسلایدی محوری کوچک از حلقه داخلی برای جذب گسترش حرارتی میله.
سوال 3: آیا سری NU1007 می تواند بار محوری را تحمل کند؟
A3: عمدتا بار شعاعی خالص را تحمل می کنند، فقط می توانند به نیروی محوری کوچک تصادفی مقاومت کنند، اگر بار محوری بزرگ وجود داشته باشد، حامل فشار متناسب مورد نیاز است.
