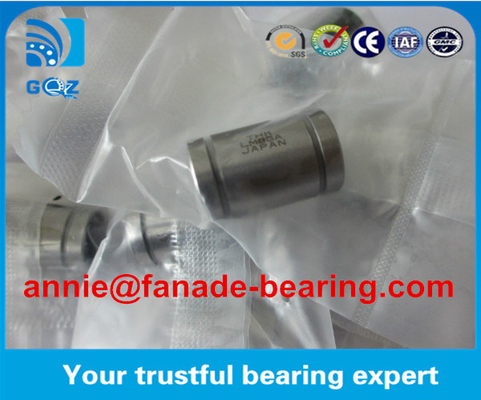

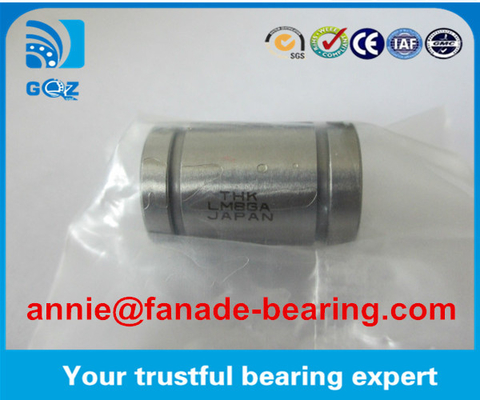

THK LM...GA نوع لاجری خطی THK LM8GA لاجری خطی LM 8GA
مشخصات لگارهای خطی نوع THK LM...GA:
مدل | قطر اسمی گره (ملی متر) | مواد مورد استفاده | مواد نگهدارنده | مهر |
LM | 12 | GA | ||
LM: سری متریک ژاپن | ۳ تا ۶۰ | بدون نماد: فولاد استاندارد | بدون نماد: رزين | بدون نماد: بدون مهر |
LME: سری متریک Eupore | M ((G) : فولاد ضد زنگ | GA: فلز | UU: پایان مهر و موم |
کاتالوگ محموله خطی نوع THK LM GA:
شماره مدل | ردیف های توپ | ابعاد اصلی | روغن کردن سوراخ d0 |
عجیب بودن (حداکثر) |
شعاعی اجازه تحمل |
ظرفیت پایه بار | ماسا | ||||||||||
نوشته شده بور قطر |
قطر بیرونی | طول | L1 | تحمل | L2 | D0 | پویا رتبه بندی C |
استاتیک رتبه بندی C0 |
|||||||||
dr | تحمل | D | تحمل | L | تحمل | ||||||||||||
mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | mm | μm | μm | N | N | g | ||
LM6GA | 3 | 6 | 0 -0.009 |
12 | 0 -0.011 |
19 | 0 -0.2 |
13.5 | 0 -0.2 |
1.1 | 11.5 | ️ | 12 | -5 | 206 | 265 | 8 |
LM8SGA | 3 | 8 | 15 | 17 | 11.5 | 1.1 | 14.3 | ️ | 12 | -5 | 176 | 225 | 11 | ||||
LM8GA | 3 | 8 | 15 | 24 | 17.5 | 1.1 | 14.3 | ️ | 12 | -5 | 265 | 402 | 16 | ||||
LM10GA | 4 | 10 | 19 | 0 -0.013 |
29 | 22 | 1.3 | 18 | 2 | 12 | -5 | 373 | 549 | 30 | |||
LM12GA | 4 | 12 | 21 | 30 | 23 | 1.3 | 20 | 2 | 12 | -5 | 412 | 598 | 31.5 | ||||
LM13GA | 4 | 13 | 23 | 32 | 23 | 1.3 | 22 | 2 | 12 | -7 | 510 | 775 | 43 | ||||
LM16GA | 4 | 16 | 28 | 37 | 26.5 | 1.6 | 27 | 2.3 | 12 | -7 | 775 | 1180 | 69 | ||||
LM20GA | 5 | 20 | 0 -0.010 |
32 | 0 -0.016 |
42 | 30.5 | 1.6 | 30.5 | 2.3 | 15 | -9 | 863 | 1370 | 87 | ||
LM25GA | 5 | 25 | 40 | 59 | 0 -0.3 |
41 | 0 -0.3 |
1.85 | 38 | 3 | 15 | -9 | 980 | 1570 | 220 | ||
LM30GA | 6 | 30 | 45 | 64 | 44.5 | 1.85 | 43 | 3 | 15 | -9 | 1570 | 2750 | 250 | ||||
LM35GA | 6 | 35 | 0 -0.012 |
52 | 0 -0.019 |
70 | 49.5 | 2.1 | 49 | 3 | 20 | -13 | 1670 | 3140 | 390 | ||
LM38GA | 6 | 38 | 57 | 76 | 58.5 | 2.1 | 54.5 | 3 | 20 | -13 | 2160 | 4020 | 565 | ||||
LM40GA | 6 | 40 | 60 | 80 | 60.5 | 2.1 | 57 | 3 | 20 | -13 | 2160 | 4020 | 585 | ||||
LM50GA | 6 | 50 | 80 | 0 -0.022 |
100 | 74 | 2.6 | 76.5 | 4 | 20 | -13 | 3820 | 7940 | 1580 | |||
LM60GA | 6 | 60 | 0 -0.015 |
90 | 110 | 85 | 3.15 | 86.5 | 4 | 25 | -16 | 4710 | 10000 | 2000 | |||
LM80GA | 6 | 80 | 120 | 140 | 0 -0.4 |
105.5 | 0 -0.4 |
4.15 | 116 | 4 | 25 | -16 | 7350 | 16000 | 4520 | ||
LM100GA | 6 | 100 | 0 -0.020 |
150 | 0 -0.025 |
175 | 125.5 | 4.15 | 145 | 4 | 30 | -20 | 14100 | 34800 | 8600 | ||
LM120A | 8 | 120 | 180 | 200 | 158.6 | 4.15 | 175 | 5 | 30 | -25 | 16400 | 40000 | 15000 |
لوله های حرکت خطی THK LM8GAاطلاعات دقیق:
مدل برند THK: | LM 8GA |
انواع: | LM8GA پوشه خطی |
مارک ها: | لوله های THK |
قطر داخلی (d) | 8 میلی متر |
قطر بیرونی (D) | 15 میلی متر |
ضخامت (B) | ۲۴ میلی متر |
وزن | 0.016 |
سایر مجموعه های لاغری خطی:
سری LM...UU:LM4UU LM5UU LM6UU LM8SUU LM10UU LM12UU
LM13UU LM16UU LM20UU LM25UU LM30UU
LM40UU LM50UU LM60UU LM80UU LM100UU
سری LMB...UU:LMB3UU LMB4UU LMB6UU LMB8UU LMB10UU
LMB12UU LMB16UU LMB20UU LMB24UU
LMB40UU LMB48UU LM64UU
سری LME...UU: LME4UU LME5UU LME8UU LME10UU LME12UU
LME16UU LME20UU LME25UU LME30UU LME40UU
LME50UU LME60UU LME80UU
سری LM...LUU:LM6LUU LM8LUU LM10LUU LM12LUU LM13LUU
LM16LUU LM20LUU LM25LUU LM30LUU LM35
LM40LUU LM50LUU LM60LUU
سری LME...LUU: LME8LUU LME12UU LME16LUU LME20LUU LME25
LME30LUU LME40LUU LME50LUU LME60LUU
سری LMF...UU: LMF6UU LMF8SUU LMF8UU LMF10UU LMF12UU
LMF13UU LMF16UU LMF20UU LMF25UU
LMF35UU LMF40UU LMF50UU LMF60UU
سری LMK...UU:LMK6UU LMK8SUU LMK10UU LMK12UU LMK13UU
LMK16UU LMK20UU LMK25UU LMK30UU
LMK40UU LMK50UU LMK60UU؛
LMF...LUU سری:LMF6LUU LMF8LUU LMF10LUU LMF12LUU LMF13LUU
LMF16LUU LMF20LUU LMF25LUU LMF30
LMF35LUU LMF40LUU LMF50LUU LMF60LUU
سری LMK...LUU:LMK6LUU LMK8LUU LMK10LUU LMK12LUU LMK13LUU LMK16LUU LMK20LUU LMK25LUU LMK30LUU LMK35LUU LMK40LUU LMK50LUU LMK60LUU
سری LMH...UU: LMH6UU LMH8UU LMH10UU LMH12UU LMH13UU
LMH16UU LMH20UU LMH30UU LMH35UU
سری LMH...LUU: LH6LUU LMH8LUU LMH10LUU LMH12LUU
LMH13LUU LMH16LUU LMH20LUU LMH25LUU
LMH30LUU
لاغرهای خطی ما ویژگی های زیر را دارند:
1محموله های خطی ما دارای نژاد بیرونی هستند که توسط فشار سرد برای شکل دادن به مسیرهای توپ پردازش می شوند.
اينم به ظاهرش خاصيت ميده
2. شکل گیری مطبوعات سرد باعث شده است ساختار سبک وزن نردبان.این در نهایت فراهم می کند
و طراحی ماشین سبک
3. توپ ها به طور بی پایان گردش می کنند. این ساختار حرکت نامحدود را با مقاومت اصطکاک حداقل فراهم می کند که عمر طولانی و صرفه جویی در انرژی را تضمین می کند.
4مقاومت اصطکاک تقریبا بدون تغییر باقی می ماند،حتی زمانی که بار افزایش می یابد.به همین دلیل،بار سنگین بسته به شرایط کاربرد قابل قبول است.
5به خاطر فشار سرد که برای مسابقه خارج شکل می گیرد، یک شکست زودهنگام ناشی از بار لحظه و بیش از حد
از بارگیری قبلی جلوگیری می شود.
6لوله کشی خطی ما به گونه ای گرمایی درمان می شود که با نژاد بیرونی که از طریق فشار سرد شکل گرفته است سازگار باشد.
7محموله هاي خطي بالايي ما با نگهدارنده فولادي در برابر درجه حرارت بالا مقاوم هستند.
8.حلقۀ گلوله ای خطی ما قابل تعویض است.
روغن ساده یا بدون روغن بسته به برنامه های کاربردی. بنابراین نگهداری تقریبا رایگان است.
