Tتوضیحات خلاصه ای از بالکن بلوک
واحد حامل بلوک بالشترکیبی از یک لگن ورودی، مهر و یک محفظه است.ساخت داخلی لگن توپ ورودی مشابه با لگن گلوله ای شکاف عمیق است.اما نژاد درونی این نوع از انسان ها وسیع تر از نژاد بیرونی است.. نژاد بیرونی دارای سطح کروی است. ناقل های توپ ورودی می توانند با تناسب بین نژاد خارجی و بلوک اثر خود را هماهنگ کنند. ناقل های توپ ورودی جمع و جور هستند.براي بارگيري و تخليه آسان است.تخت های بلوک بالش به طور گسترده ای در معدن، ماشین آلات، خودرو، نساجی و صنایع شیمیایی استفاده می شود.
ما ميتونيم تامين کنيمUCP، NAP، UKP، SBPP، SAPP، NAF، NAFU، UCF، UCFL، NAFL، NAFL، UCFC، NAFC، SBPF، UCT، NAT، UCC، UCFB، UCFA، UCPH، UCFXواحدهای حامل بلوک بالش سری.

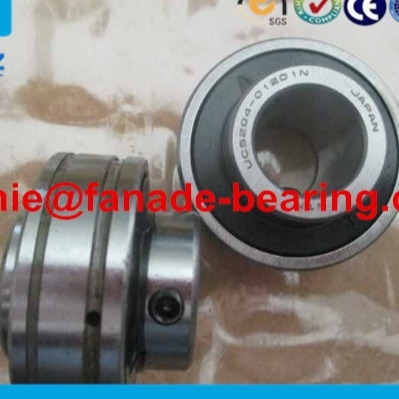

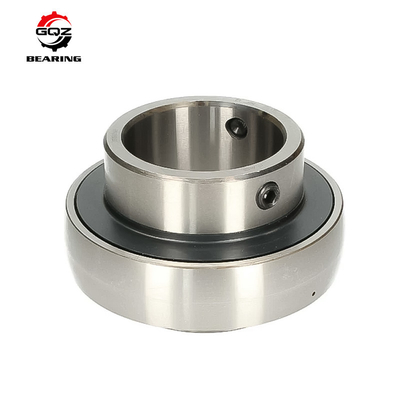

اطلاعات مربوط به NTN UCS204-012D1N قرار دادن لاک توپ:
نقشه ابعاد
|
ورودی بیئرینگ w / پیچ تنظیم شده، حلقه داخلی گسترده - O.D استوانه ای، شکاف حلقه کوتاه - ابعاد |
d
|
0.7500 در19.050 میلی متر |
D
|
1.8504 در47.000 میلی متر |
C
|
0.6693 در17.000 میلی متر |
ب
|
1. 2205 در31.000 میلی متر |
r
|
0.0394 در1.000 میلی متر |
r1
|
0.0236 در0.600 میلی متر |
ds
|
10-32 UNF |
G
|
0.1772 در4.500 میلی متر |
d4
|
1.1654 در29.600 میلی متر |
S1
|
0.7205 در18.300 میلی متر |
S
|
0.5000 در12.700 میلی متر |
a
|
0.1220 در3.100 میلی متر |
ب
|
0.0591 در1.500 میلی متر |
D1
|
1.7559 در44.600 میلی متر |
F
|
0.1575 در4.000 میلی متر |
|
نوع
|
قرار دادن پرت
|
|
نوع حفاری
|
گرد
|
|
نوع یدک
|
محموله توپ
|
|
مواد
|
از طریق فولاد سخت
|
|
سرعت محدود کننده - روغن
|
۶۷۰۰ دور در دقیقه
|
|
نوع مهر
|
تماس
|
|
مواد مهر
|
لاستیک نیترلی
|
|
درجه بندی دقت
|
کلاس 0
|
|
عملکرد
|
مالیات استاندارد
|
|
دستگاه قفل
|
2-120° پیچ تنظیم
|
|
روغن
|
قابل ترشح مجدد
|
|
فاصله داخلی شعاعی
|
CN
|
|
میزان بار ایستاتیک
|
1500 پوند6650 N6.65 kN
|
|
درجه بندی بار پویا
|
2880 پوند12800 N12.80 kN
|
|
محفظه
|
دو بار مهر و موم شده
|
|
محدوده دمای عملیاتی
|
-40 تا 250 درجه فهرنهایت -40 تا 120 درجه گرما
|
لوله های بلوک بالش سری UC:
سری UC200: UC201، UC202, UC203, UC204, UC205, UC206, UC207, UC208, UC209, UC10, UC211, UC212, UC213, UC214, UC215, UC216, UC217, UC208, UC209, UC210, UC211, UC212, UC213, UC214, UC215, UC216, UC217,UC218
سری UC300: UC305, UC306, UC307, UC308, UC309, UC310, UC311, UC312, UC313, UC314, UC315, UC316, UC317, UC318, UC319, UC320, UC321, UC322, UC324, UC326, UC328
سری UCF 200: UCF204, UCF205, UCF206. UCF207, UCF208, UCF209, UCF210,
UCF211, UCF212, UCF213, UCF214, UCF215, UCF216, UCF217, UCF218
سری UCF300:UCF305,UCF306,UCF307UCF308,UCF309,UCF310,UCF311,
UCF312, UCF313, UCF314, UCF315, UCF316, UCF317, UCF318, UCF319,
UCF320, UCF321, UCF322, UCF324, UCF326, UCF328
