یک ردیف ژاپن NSK لوله کنتاکت زاویه ای 7316B تحویل سریع NTN 7316B لوله کنتاکت زاویه ای
Tتوضیحات خلاصه ای از لاغرهای توپی با تماس زاویه ای:
تماس زاویه ای یک ردیف
در یک ردیف تک زاویه ای، نردبان ها دارای شانه های بالا و پایین هستند. این نردبان های مخالف برای حمل بار فشار در یک جهت طراحی شده اند.NTN می تواند حامل را در کارخانه پیش بارگیری کند تا بار درست پس از استفاده از حامل ایجاد شودلوله های این سری با یک فضای داخلی خاص جمع شده اند، به طوری که آنها زاویه تماس مشخصی تحت بار دارند. زاویه تماس استاندارد استفاده شده توسط NTN 30 است، امادر بسیاری از مواردما همچنین حامل های ویژه با سرعت بالا با قفس های رزین فنولیک با زاویه تماس 15 را ارائه می دهیم.
تماس زاویه ای دو ردیف
دو ردیف بالکن های زاویه ای دارای یک حلقه داخلی و خارجی با یک مسیر دوگانه هستند.این دو ردیف به گونه ای با هم مرتبط هستند که زاویه تماس شبیه به یک جفت از لاغرهای یک ردیف پشت هم است. سری های NTN 5200 و 5300 ارائه می دهند مسابقه های مداوم و می توانند بار های فشار را در هر دو جهت حمل کنند. سری های 3200 و 3300 دارای سوراخ های پرکننده هستند.بنابراین لازم است برای نصب آنها با بار فشار عمل در برابر چهره un-notched از حلقه.
طراحی جهانی
لاغرهای توپ کنتاکت زاویه ای یک ردیف از طراحی جهانی دارای پسوند UA، UL یا UO هستند و برای نصب در جفت در یک ترتیب X، O یا تاندم یا نصب در گروه ها طراحی شده اند.این لاجری می تواند در هر ترتیب مورد نیاز نصب شودبرای تنظیمات تاندم، به دستورالعمل های موجود در لینک بخش توجه کنید.
پسوند UA نشان دهنده فاصله داخلی محوری کوچک است، پسوند UL نشان دهنده حمل مقدم کمی است و پسوند UO نشان دهنده آزادی از فاصله در یک ترتیب X یا O است.
در هنگام سفارش لاریینگ ها، تعداد کل لاریینگ ها باید ذکر شود، نه تعداد جفت یا گروه لاریینگ ها.
مهر و موم
لوله های دارای پسوند 2RS دارای مهر لب در هر دو طرف هستند. مهر RS تماس مناسب برای محافظت از گرد و غبار، آلودگی و هوای مرطوب است.
روغن
لوله کش هایی که در هر دو طرف آنها مهر و موم شده اند با روغن با کیفیت بالا روغن شده و برای همیشه روان می شوند.
لوله کش های باز و لوله کش هایی با مهر و موم در یک طرف روغن نمی شوند. آنها می توانند با روغن روان شوند
یا نفت.
دمای کار
اسکناس های باز زاویه ای می توانند در دماهای عملیاتی از -30 °C تا +150 °C استفاده شوند. اسکناس هایی که قطر D > 240 mm دارند از نظر ابعاد تا +200 °C پایدار هستند.
لگن های توپ تماس زاویه ای با قفس های ساخته شده از پلی آمید تقویت شده از فیبر شیشه ای برای دمای کار تا +120 °C مناسب هستند، که توسط مواد قفس محدود می شوند.
لوله های مهر و موم شده برای دمای کار از -30 °C تا +110 °C مناسب هستند، که توسط روغن و مواد مهر و موم محدود می شوند.
قفس ها
لاغرهای توپی زاویه ای با قفس های جامد ساخته شده از پلی آمید تقویت شده از فیبر شیشه ای دارای پسوند TVP یا TVH هستند.
قفس های مس جامد دارای پسوند MP هستند.
در این حالت، در صورت استفاده از این روش، می توان به اندازه کافی از آن استفاده کرد تا از آن استفاده شود.
مقاومت شیمیایی پلی آمید را در برابر چربی های مصنوعی و روان کننده ها با افزودنی های EP بررسی کنید.
روغن قدیمی و افزودنی های موجود در روغن می تواند عمر کار قفس های پلاستیکی را در دمای بالا کاهش دهد.
وقفه های تغییر روغن باید رعایت شود.
NT1کنار تک ردیف چرخش توپ زاویه ای سری 7300
| تعریف محصول |
| d |
80 میلی متر |
| D |
170 میلی متر |
| ب |
۳۹ میلی متر |
| a |
۷۲ میلی متر |
| زاویه تماس |
40 درجه |
| دقیقه |
2.1 میلی متر |
| r1s دقیقه |
1.1 میلی متر |
| کلاس فاصله رادیال |
CN |
| ماسا |
4.23 کیلوگرم |
| برند |
NTN |
| عملکرد محصول |
| بار دینامیک، C |
135 kN |
| بار ایستاتیک، C0 |
109 kN |
| محدودیت بار خستگی، Cu |
4.45 kN |
| نلم (نفت) |
5،100 دور در دقیقه |
| Nlim (چرب) |
3800 دور در دقیقه |
| دمای عملیاتی دقیقه ای، Tmin |
-40 °C |
| حداکثر دمای کار، Tmax |
120 °C |
محموله های توپ کنتاکت زاویه ای 7316BL1G کاربرد:
یک ردیف: چرخ چرخ ماشین آلات، موتور فرکانس بالا، توربین گاز، سانتریفیوژ، گوهر دیفرانسیل، چرخ جلو خودروهای کوچک و غیره.
ردیف دوگانه: پمپ روغن، روت بلور، کمپرسور هوا، انواع گیربکس های انتقال، پمپ تزریق سوخت، ماشین آلات چاپ و غیره
لوله های تماس زاویه ای:
| نامگذاری |
ابعاد |
| d (ملی متر) |
D (ملی متر) |
B (ملی متر) |
| 7200 BECBP |
10 |
30 |
9 |
| 7201 BECBP |
12 |
32 |
10 |
| 7202 BECBP |
15 |
35 |
11 |
| 7202 BECBP |
15 |
35 |
11 |
| 7203 BECBP |
17 |
40 |
12 |
| 7303 BECBP |
17 |
47 |
14 |
| 7204 BECBP |
20 |
47 |
14 |
| 7304 BECBP |
20 |
52 |
15 |
| 7302 BECBP |
15 |
42 |
13 |
| 7204 BECBP |
20 |
47 |
14 |
| 7304 BECBP |
20 |
52 |
15 |
| 7205 BECBP |
25 |
52 |
15 |
| 7305 BECBP |
25 |
62 |
17 |
| 7206 BECBP |
30 |
62 |
16 |
| 7206 BEGBP |
30 |
62 |
16 |
| 7207 BECBP |
35 |
72 |
17 |
| 7307 BECBP |
35 |
80 |
21 |
| 7208 BECBP |
40 |
80 |
18 |
| 7308 BECBP |
40 |
90 |
23 |
| 7209 BECBP |
45 |
85 |
19 |
| 7309 BECBP |
45 |
100 |
25 |
| 7210 BECBP |
20 |
90 |
50 |
| 7215 BECBP |
75 |
130 |
25 |
| 7315 BECBP |
75 |
160 |
37 |
| 7216 BECBP |
80 |
140 |
26 |
| 7316 BECBP |
80 |
170 |
39 |
| 7217 BECBP |
85 |
150 |
28 |
| 7317 BECBP |
85 |
180 |
41 |
| 7218 BECBP |
90 |
160 |
30 |
| 7318 BECBP |
90 |
190 |
43 |
| 7219 BECBP |
95 |
170 |
32 |
| 7319 BECBP |
95 |
200 |
45 |
| 7220 BECBP |
100 |
180 |
34 |
| 7306 BECBP |
30 |
72 |
19 |
| 7310 BECBP |
27 |
110 |
50 |
| 7211 BECBP |
21 |
100 |
55 |
| 7311 BECBP |
55 |
120 |
29 |
| 7212 BECBP |
60 |
110 |
22 |
| 7312 BECBP |
60 |
130 |
31 |
| 7213 BECBP |
65 |
120 |
23 |
| 7313 BECBP |
65 |
140 |
33 |
| 7214 BECBP |
70 |
125 |
24 |
| 7314 BECBP |
70 |
150 |
35 |
| 7320 BECBP |
100 |
215 |
47 |
| 7221 BECBP |
105 |
190 |
36 |
| 7321 BECBP |
105 |
225 |
49 |
| 7222 BECBP |
110 |
200 |
38 |
| 7322 BECBP |
110 |
250 |
50 |

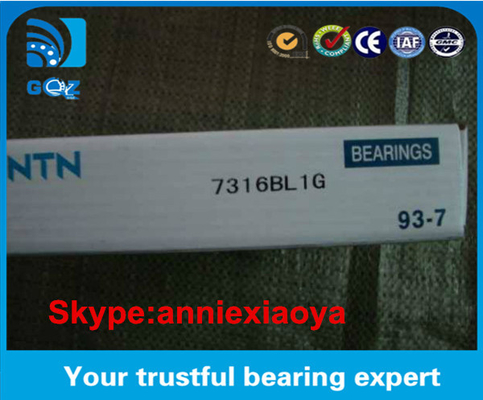

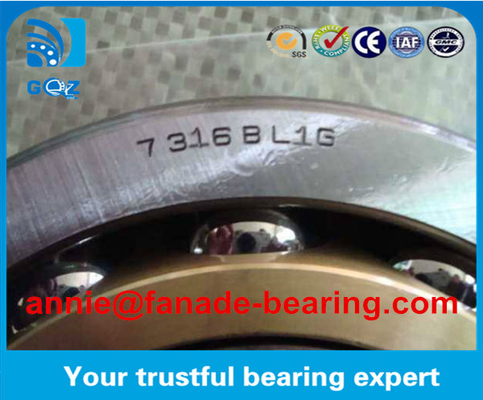

عکس های قرار دادن توپ با تماس زاویه ای:
