مهر و موم فلزی LFR5301-10-2Z حلقه خارجی پروفایل شده، چرخدار چرخدار LFR5301KDD 12x42x19mm

مهر و موم فلزی LFR5301-10-2Z حلقه خارجی پروفایل شده، چرخدار چرخدار LFR5301KDD 12x42x19mm

نام تجاری:	OEM/GQZ
شماره مدل:	LFR5301-10-2Z ، LFR5301KDD
مقدار تولیدی:	1 عدد
قیمت:	USD 0.1-0.5
زمان تحویل:	در عرض 3 روز
شرایط پرداخت:	T/T، Paypal

اطلاعات دقیق

توضیح محصول

اطلاعات دقیق

محل منبع:

چین

گواهی:

ISO9001:2015

ساختار:

غلتک آهنگ

تایپ کنید:

حلقه بیرونی پروفیل

مهر و موم:

مهر فلزی

اندازه:

12x42x19 میلی متر

تعداد سهام:

650 عدد

وزن:

0.10 کیلوگرم

جزئیات بسته بندی:

جعبه کارتن استاندارد

قابلیت ارائه:

1000 عدد / ماه

برجسته کردن:

لوله های دقیق بالا

لوله های محور دقیق

توضیح محصول

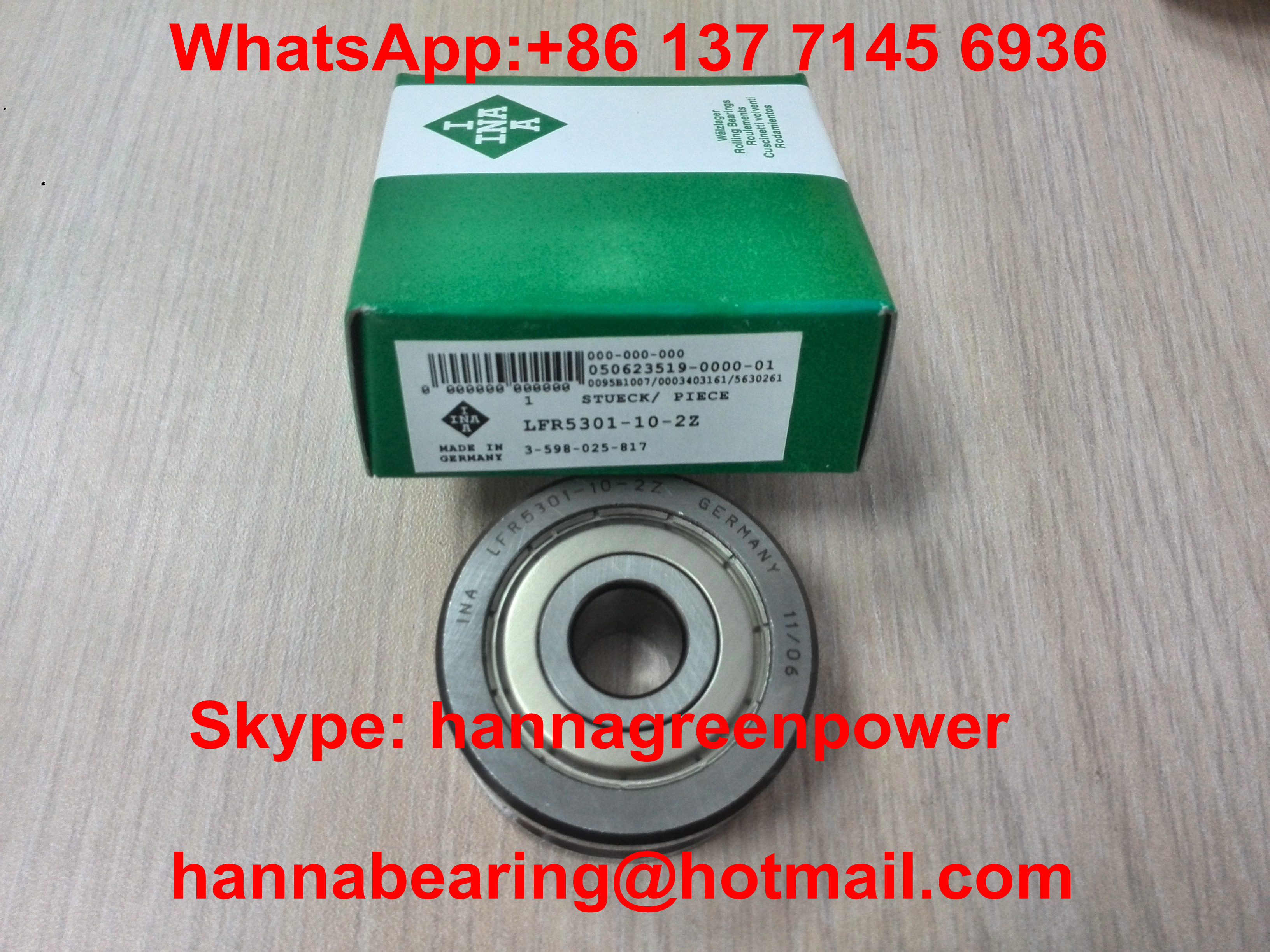

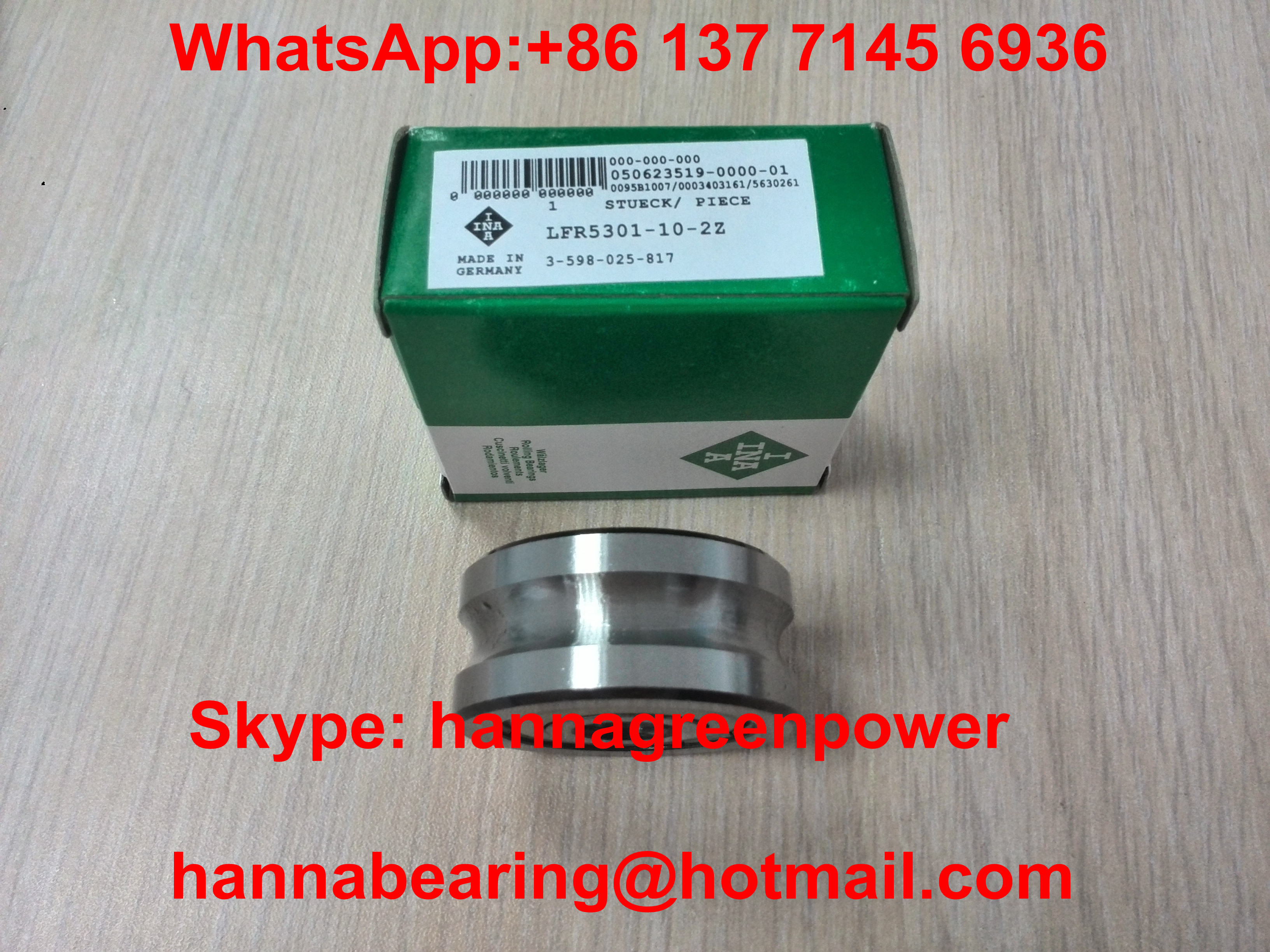

بلبرینگ ترک رولر با رینگ خارجی پروفیل‌دار و آب‌بند فلزی LFR5301-10-2Z مدل LFR5301KDD ابعاد 12x42x19 میلی‌متر

بررسی اجمالی محصول

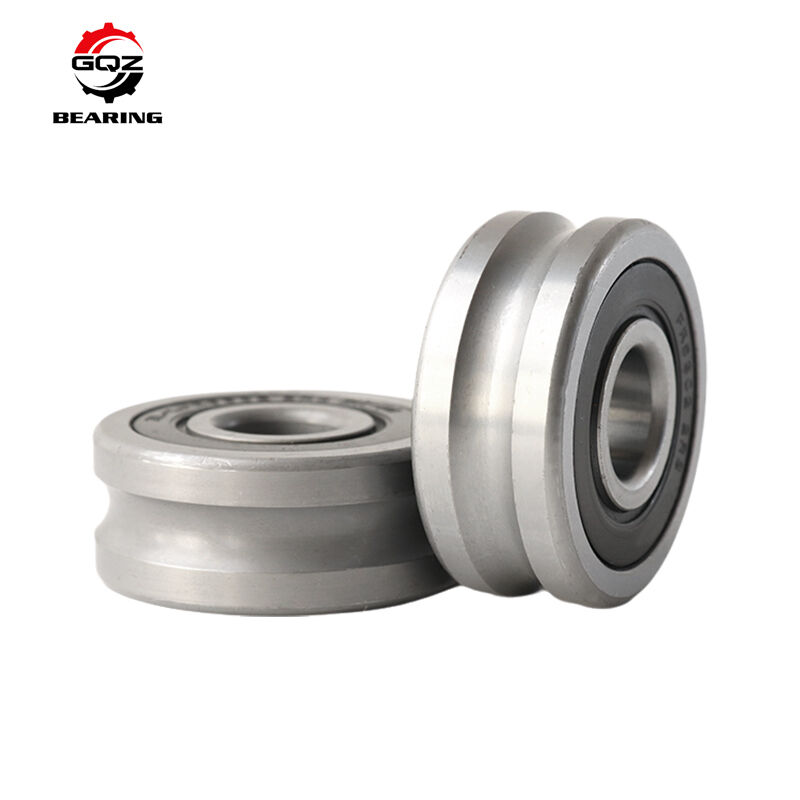

مدل LFR5301‑10‑2Z یک بلبرینگ ترک رولر از نوع یوک (Yoke) با شیار خارجی قوس گوتیک است که با ساختار ساچمه‌ای دو ردیفه تماس زاویه‌ای ساخته شده است. این رولر با رینگ خارجی ضخیم، از پیش گریس‌کاری شده و مجهز به حفاظ‌های فلزی دوبل 2Z، بارهای ترکیبی شعاعی و محوری را تحمل می‌کند. این قطعه حرکت روانی بر روی شفت راهنمای استوانه‌ای ۱۰ میلی‌متری دارد و به‌طور گسترده در سیستم‌های اتوماسیون راهنمای خطی و بادامک‌پیرو استفاده می‌شود.

*برای دریافت سریع راهکارهای متناسب بلبرینگ، مشخصات و نیازمندی‌های دقیق خود را ارسال کنید.

مشخصات کلیدی

مشخصه	مقدار / مشخصات
مدل	LFR5301‑10‑2Z
نوع بلبرینگ	بلبرینگ ترک رولر نوع یوک دو ردیفه ساچمه‌ای
قطر داخلی d (میلی‌متر)	12
قطر خارجی D (میلی‌متر)	42
عرض رینگ داخلی B (میلی‌متر)	19
سایز شفت ds (میلی‌متر)	10
ابعاد کلی AT (میلی‌متر)	24
قطر تماس غلتشی Da (میلی‌متر)	38.95
حداقل شعاع پخ r (میلی‌متر)	0.6
بار دینامیکی موثر Crw (کیلونیوتن)	13.2
بار استاتیکی موثر C0rw (کیلونیوتن)	7.7
بار حد خستگی Pu (نیوتن)	370
بار دینامیکی مجاز Fr per (نیوتن)	6400
بار استاتیکی مجاز F0r per (نیوتن)	15400
وزن (کیلوگرم)	0.137
جنس	فولاد بلبرینگ GCr15
کلاس دقت	P0
نوع آب‌بند	حفاظ فلزی دوبل 2Z
پروفیل رینگ خارجی	شیار قوس گوتیک (Gothic arch)
روان‌کاری	روان‌کاری با گریس (از پیش گریس‌کاری شده)
کاربرد	ماشین‌آلات اتوماسیون، انتقال، راهنما و مکانیزم‌های بادامک‌پیرو

ویژگی‌های اصلی

شیار خارجی قوس گوتیک برای تماس دو نقطه‌ای با شفت استوانه‌ای
ساختار ساچمه‌ای دو ردیفه برای تحمل بارهای شعاعی و محوری دوطرفه
رینگ خارجی ضخیم‌شده برای افزایش مقاومت در برابر ضربه
حفاظ‌های فلزی دوبل 2Z جهت جلوگیری از ورود ذرات آلودگی درشت
از پیش پر شده با گریس برای نصب آسان و راحت
ابعاد فشرده مناسب برای فضاهای نصب محدود
عملکرد کم‌صدا و پایدار برای تجهیزات حرکت خطی

کاربردهای معمول

سیستم‌های راهنمای خطی
مکانیزم‌های بادامک‌پیرو (Cam follower)
تجهیزات انتقال و کانوایر اتوماسیون
ماشین‌آلات بسته‌بندی
رولرهای راهنمای تجهیزات فرآوری و پردازش
دستگاه‌های انتقال قدرت صنعتی سبک

*مدل‌های بلبرینگ منطبق را بررسی کنید تا مونتاژ مکانیکی خود را کامل نمایید.

چرا بلبرینگ GQZ را انتخاب کنیم؟

۳۰ سال تجربه حرفه‌ای در صنعت بلبرینگ
کنترل کیفیت دقیق و دارای گواهینامه ISO
سفارشی‌سازی انعطاف‌پذیر OEM و برچسب اختصاصی
تحویل سریع ۳ تا ۵ روزه برای بلبرینگ‌های موجود در انبار
سری کامل بلبرینگ‌ها با سایزهای استاندارد و قابل تعویض عمومی
قیمت مستقیم کارخانه و خدمات پس از فروش مطمئن

مهر و موم فلزی LFR5301-10-2Z حلقه خارجی پروفایل شده، چرخدار چرخدار LFR5301KDD 12x42x19mm

سوالات متداول

سوال ۱: عملکرد شیار قوس گوتیک در LFR5301‑10‑2Z چیست؟

پاسخ ۱: شیار قوس گوتیک تماس دو نقطه‌ای را با شفت استوانه‌ای ۱۰ میلی‌متری فراهم کرده و غلتش پایدار و روان را تضمین می‌کند.

سوال ۲: این ترک رولر چه بارهایی را می‌تواند تحمل کند؟

پاسخ ۲: این قطعه بار شعاعی سنگین و بار محوری دوطرفه را در شرایط کاری حرکت خطی به خوبی تحمل می‌کند.

سوال ۳: پسوند 2Z به چه معناست؟

پاسخ ۳: عبارت 2Z نشان‌دهنده حفاظ‌های گردوغبار فلزی غیرتماسی در هر دو طرف برای جلوگیری از نفوذ گردوغبار است.

سوال ۴: آیا قبل از نصب نیاز به گریس‌کاری مجدد است؟

پاسخ ۴: این بلبرینگ در کارخانه از پیش گریس‌کاری شده است و در شرایط کاری معمول نیازی به روان‌کاری اضافی ندارد.

سوال ۵: چه سایز شفتی برای این رولر مناسب است؟

پاسخ ۵: برای شفت راهنمای استوانه‌ای سخت‌کاری شده با قطر ۱۰ میلی‌متر طراحی شده است.

*برای مشاوره در خصوص پارامترهای فنی و راهنمای انتخاب محصول، در هر زمان با ما تماس بگیرید.
